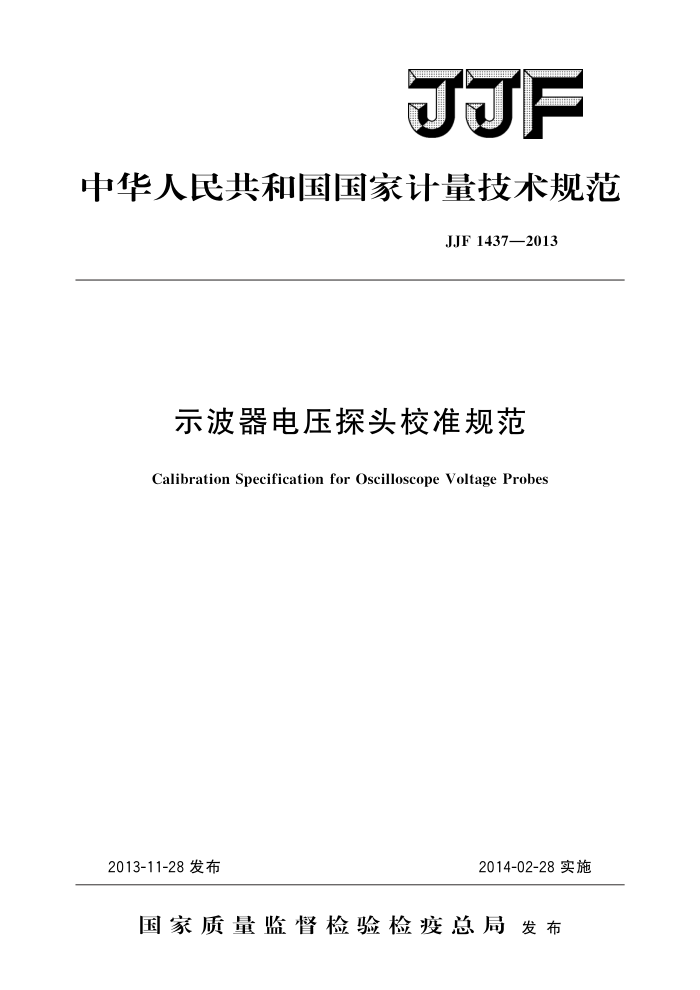

JJF
中华人民共和国国家计量技术规范
JJF1437—2013
示波器电压探头校准规范
Calibration Specification for Oscilloscope Voltage Probes
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJF1437—2013
示波器电压探头校准规范
JJF 1437—2013
Calibration Specification for
Oscilloscope Voltage Probes
归口单位：全国无线电计量技术委员会
主要起草单位：广东省计量科学研究院
广东省计量科学研究院东莞分院
参加起草单位：安捷伦科技（中国）有限公司
本规范委托全国无线电计量技术委员会负责解释 JJF1437—2013
本规范主要起草人：
张楠 广东省计量科学研究院常志方 广东省计量科学研究院叶峻江 广东省计量科学研究院东莞分院
参加起草人：
田志东 安捷伦科技（中国）有限公司 JJF1437—2013
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (6) (6) (6) (7) (8) (10) (11) (16) (18)
范围· 2 引用文件· 3术语和定义 3.1 直流电压衰减比： 3.2 无源探头： 3.3 有源探头.· 3. 4 差分探头.· 4 概述· 5
1
计量特性 5. 1 直流电压衰减比： 5. 2 频率响应· 5.3 上升时间…· 5. 4 输人电阻 6 校准条件. 6.1 环境条件 6.2校准所用计量标准、仪表设备·. 7 校准项目和校准方法· 7. 1 外观及工作正常性检查· 7. 2 直流电压衰减比· 7. 3 频率响应· 7. 4 上升时间 7. 5 输人电阻· 8 校准结果表达 9
复校时间间隔附录A 校准记录格式附录 B 校准结果格式附录 C 主要项目校准结果不确定度评定实例附录 D 使用示波器的FFT功能或使用矢量网络分析仪校准探头的频响. 附录E 差分探头的共模抑制比（CMRR）
I JJF1437—2013
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制，其中测量不确定
度的评定按照JJF1059.1一2012《测量不确定度评定与表示》进行
本规范中的示波器电压探头是指用于提供示波器和被测试点之间的物理连接和电气
连接的电压探头，不包括电流探头和逻辑探头。
本规范为首次制定。
I JJF1437—2013
示波器电压探头校准规范
1范围
本规范规定了示波器电压探头的校准项目、方法及结果处理，适用于各类频率低于
6GHz的示波器电压探头的校准。
2 引用文件
本规范引用了下列文件： JJF1057一1998数字存储示波器校准规范 JJF1059.1一2012测量不确定度评定与表示 JJF1071一2010国家计量校准规范编写规则 GB/T15289一1994数字存储示波器通用技术条件和测试方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和定义 3.1直流电压衰减比DCattenuationratic
用来衡量示波器电压探头输人电压和输出电压之间的比率。定义为在示波器电压探头的测量范围内，输人直流电压与输出直流电压之比。 3.2无源探头passiveprobe
不包含有源器件、不需要外部供电就可以正常工作的探头。
3.3有源探头activeprobe
包含有源器件、需要外部供电才能正常工作的探头。一般来讲，输人电容较小，输入电阻也较小：可以减小对被测电路的于扰：达到较宽的测量带宽。非差分有源探头的最大输入电压一般较小，并且需要防护静电放电等因素对有源探头的破坏，而有源差分探头可以用于高电压的差分测量。 3.4差分探头differentialprobe
有一正一负两个输人端和单独地线的有源探头。输出电压与两个输入端之间的电压差成正比。用于观察相互作参考而不是以地电平作参考的信号，以及观察存在大的直流偏置或其他共模成分的信号，如叠加了电源噪声的小信号。
4概述
示波器电压探头是使用示波器进行测量的重要配套设备：可将不同传输线形式中的
电压信号按照一定规律转换为同轴电压信号，提供示波器测量。按照是否包含有源器
1 JJF1437—2013
件，示波器电压探头可以分为有源探头和无源探头。
5 计量特性 5.1直流电压衰减比
衰减比：1：1～1000：1。 最大允许误差：士2%。
5.2频率响应
最大允许误差：士3dB。 5.3上升时间
测量范围：≥58 ps 5.4输人电阻
输入电阻：502～100M2。 最大允许误差：士2%。 注：以上技术指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2环境湿度：≤80%RH。 6.1.3电源电压及频率：（220士11）V，（50士1）Hz。 6.1.4周围无强电磁场干扰及无影响校准系统正常工作的机械振动。 6.2校准所用计量标准、仪表设备 6.2.1精密直流电压源
电压范围：（01000）V；最大允许误差：土0.1%。
6.2.2直流高压源
电压范围：（0～10）kV；最大允许误差：士1%。
6.2.3直流电压表
直流电压测量范围：（01000）V；直流电压测量最大允许误差：士0.01%。
6.2.4高频信号发生器
频率范围：50kHz～6GHz；频率准确度：优于士1×10-6；输出功率电平范围：（一50～20）dBm；功率电平最大允许误差：土1dB。
6.2.5功率计
频率范围：50kHz～6GHz；
2 JJF1437—2013
功率测量范围：（一20～20）dBm；功率测量最大允许误差：土0.3dB。
6.2.6功分器
频率范围：50kHz～6GHz；最大分配功率：0.5W。
6.2.7示波器
带宽：大于被校准探头标称带宽的2倍；电压幅度最大允许误差：土2%；输入电阻：502、1M2。
6.2.8快沿信号发生器
快沿上升时间：小于探头标称上升时间的云；频率准确度：优于土1×10-5 快沿幅度（峰峰值）：≥0.1V。
6.2.9电阻测试仪
电阻测量范围：10Q～300M2；电阻测量准确度：士0.5%。
6.2.10正弦波发生器
频率输出范围：1Hz～50kHz；输出峰峰值电压范围：1mV10V；直流偏置电压范围：（一5～十5）V；输出电压最大允许误差：土1%。
6.2.11 网络分析仪
频率测量范围：50kHz～6GHz。 校准项目和校准方法校准项目见表1。
7
表1# 校准项目表类型功能检查量值校准量值校准量值校准量值校准
项目名称
首次校准
使用中校准
外观及工作正常性检查
+ + +
+
直流电压衰减比
+ + +
频率响应上升时间输人电阻
+ +
注：“十”为必校项目，“二” 为选校项目。 7.1外观及工作正常性检查 7.1.1示波器电压探头应有说明书及全部配套附件。
