JJF

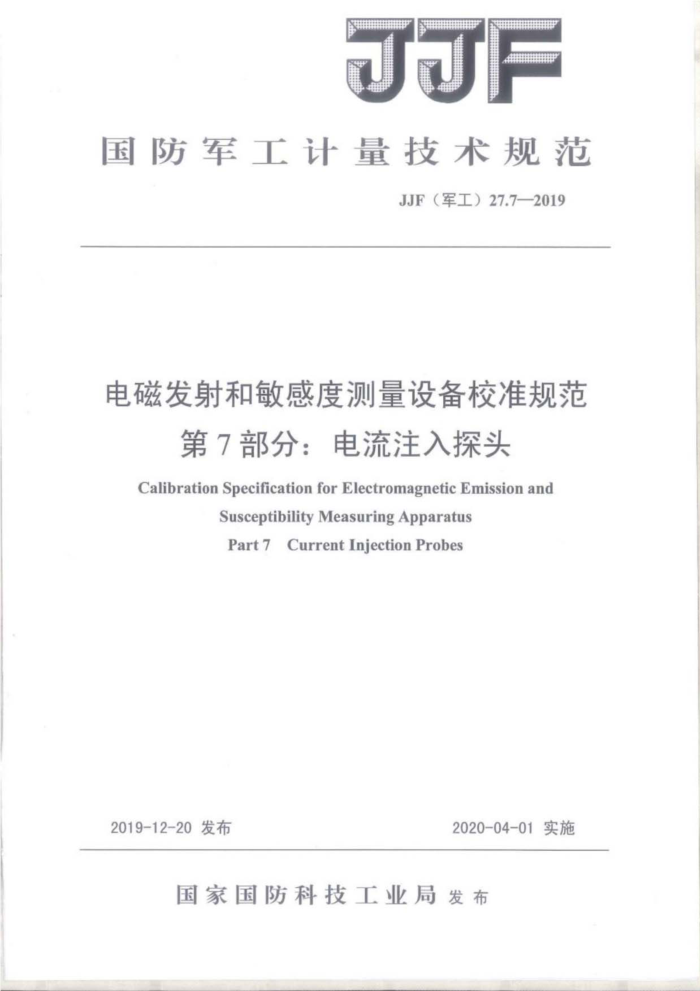

国防军工计量技术规范
JJF（军工）27.7—2019
电磁发射和敏感度测量设备校准规范
第7部分：电流注入探头 Calibration Specification for Electromagnetic Emission and
SusceptibilityMeasuringApparatus Part7CurrentInjectionProbes
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJF（军工）27.7—2019
本规范起草人：
付子豪 （国防科技工业第二计量测试研究中心）姚利军 （国防科技工业第二计量测试研究中心）韩玉峰 （国防科技工业第二计量测试研究中心）张 颖 （国防科技工业3111二级计量站）黄承祖 （国防科技工业第二计量测试研究中心）杨金涛 （国防科技工业第二计量测试研究中心）闫旭红 （国防科技工业第二计量测试研究中心）余璨译 （国防科技工业第二计量测试研究中心）刘东霞 （国防科技工业第二计量测试研究中心）崔腾林 （国防科技工业第二计量测试研究中心） JJF（军工）27.7—2019
目录
前言... 1范围.. 2引用文件 3术语和定义 4概述... 4.1原理... 4.2用途... 5计量特性. 6校准条件... 6.1环境条件. 6.2校准用设备 7校准项目和校准方法 7.1校准项目 7.2校准方法.. 8校准结果的处理 9复校时间间隔附录A测量不确定度评定示例. 附录B校准记录格式示例.
1
2
2
2 .2
3
.3
.10
国防军工 JJF（军工）27.7—2019
前言
本标准代替JF（军工）27.7—2012《电磁发射和敏感度测量设备校准规范第7部分电流注入探头》。
本标准与JJF（军工）27.7一2012相比，主要有下列变化： a）引用文件发生变化，增加相关文件的年号。 b）修改了概述部分，增加了原理和用途部分。 c）本标准频率范围由10kHz~400MHz扩展到1kHz~500MHz，相关仪器按照要求进行
相应修订。
d）校准方法计算公式中考虑了线缆的插入损耗。 e）不确定度进行了相应的修正 JJF（军工）27.7一2012于2012年12月首次发布，于2019年12月第一次修订。
II JJF（军工）27.7—2019
电磁发射和敏感度测量设备校准规范
第7部分电流注入探头
1范围
本规范适用于GJB151B一2013电磁兼容测试用电流注入探头的校准，依据其它规范电磁兼容测试用电流注入探头的校准可参照使用
引用文件
2
本规范引用了下列文件： GJB72A一2002电磁于扰和电磁兼容性名词术语 GJB151B一2013军用设备和分系统电磁发射和敏感度要求凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用本规范。 3术语和定义
GJB72A一2002确定的术语和定义适用于本校准规范。 4概述 4.1原理
电流注入探头主要用于对分离的馈线或单元之间的整体电缆束注入射频电流。用电流注入探头钳住受试导线，导线是一圈的次级线圈，与电流注入探头的磁芯和初级线圈构成一个射频互感器，射频能量注入到受试线缆。电流注入探头不需要直接与受试设备相连通过受试设备的信号线或电源线，把射频电流注入到受试设备上。 4.2用途
电流注入探头是一种可以套在导线上向导线中注入电流的装置，一般做成钳形结构，使用时两个半环可以张开夹住待测的导线，不需要与导线接触，也不需要断开导线，不会在相连回路中引入大的阻抗。在GJB151B一2013等电磁兼容性测试标准中都要求使用电流注入探头作为注入射频电流的设备。 5计量特性
a）插入损耗
1）频率范围：1kHz~500MHz： 2）测量范围：（0~80）dB
6校准条件 6.1环境条件
a）环境温度：23℃±5℃；
1 JJF（军工）27.7—2019
b）相对湿度：≤80%； c）供电电源：(220±11)V，（50±1)Hz； d）其他：周围无影响仪器正常工作的电磁干扰和机械振动。
6.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。 a）信号发生器：
1）频率范围：1kHz～500MHz 2）相对频率偏差：±1×10~6； 3）输出幅度：≥15dBm。
b）频谱分析仪（2台）：
1）频率范围：1kHz～500MHz； 2）边带噪声：<-80dBc/Hz（偏离中心频率100Hz1MHz)； 3）平均噪声电平：<-100dBm/Hz； 4）显示刻度最大允许误差：±0.1dB/10dB，90dB时累计小于0.6dB； 5）分辨带宽：1Hz～10MHz。
c）定向耦合器
1）频率范围：1kHz～500MHz； 2）耦合度：40dB； 3）耦合度允许误差极限：±0.8dB。
d）502负载
1）频率范围：1kHz500MHz； 2）驻波：≤1.1。
e）校准夹具
1）频率范围：1kHz～500MHz； 2）驻波：≤1.5(1kHz~100MHz），≤4(100MHz～500MHz)。
7校准项目和校准方法 7.1校准项目
插入损耗。 7.2校准方法
插入损耗的校准工作按以下步骤进行。 a）按图1所示连接仪器，预热30min； b）被校电流注入探头放于校准夹具中，信号发生器连接定向耦合器输入端，定向耦
合器输出端连接被校电流注入探头；频谱分析仪1通过线缆1连接定向耦合器耦合端，频谱分析仪2通过线缆2连接校准夹具的一端，校准夹具另一端连接50Q2负载；
2 JJF（军工）27.7—2019
c）在频率范围选任一频率，信号发生器输出幅度15dBm，记录频谱分析仪1测量得到的电平值P,和频谱分析仪2测量得到的电平值P2:
d）按式（1）计算被校电流注入探头在被校频率的的插入损耗ⅡL：
IL=P+A+C-P-A
(1)
式中： IL 被校电流注入探头的插入损耗，dB； Pi——频谱分析仪1测得的电平，dBm Ai一线缆1的插入损耗，dB： C定向耦合器的耦合度，dB； P2频谱分析仪2测得的电平，dBm； A2一一线缆2的插入损耗，dB。 e）改变频率，重复步骤c)~d)。
校准夹具
被校电流注入
线缆2 P2
频谱分析仪2
500负载
探头
定
向精合
线缆1
频谱分析仪1
器
Pi
线缆
信号发生器
图1电流注入探头插入损耗校准示意图
8 校准结果的处理
校准结束后应出具校准证书。校准证书应准确、客观地报告校准结果，校准结果以校准数据、校准曲线等形式给出。校准证书应包括委托方要求的、说明校准结果所必需的和所用方法要求的全部信息。 9复校时间间隔
电流注入探头的复校时间间隔一般不超过12个月。由于复校时间间隔的长短是由仪
3 JJF（军工）27.7—2019
器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。
