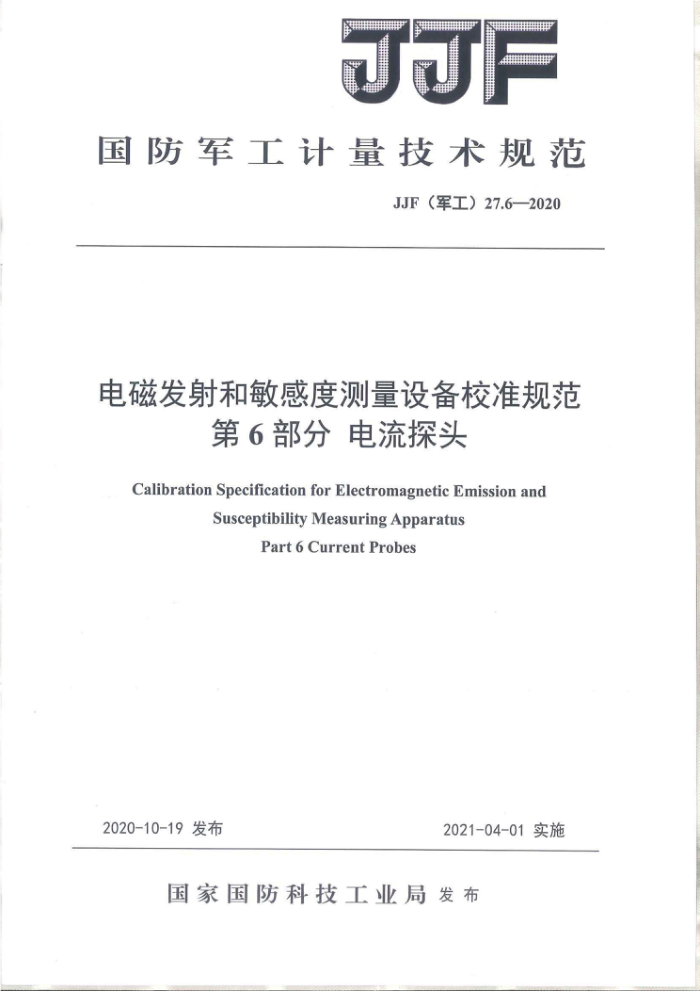

JJP
国防军工计量技术规范
JJF（军工）27.6—2020
电磁发射和敏感度测量设备校准规范
第6部分电流探头
Calibration Specification for Electromagnetic Emission and
Susceptibility MeasuringApparatus
Part 6 Current Probes
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJF（军工）27.6—2020
电磁发射和敏感度测量设备
校准规范
JJF（军工) 27.62020 代替JJF（军工）27.6—2012
第6部分电流探头 Calibration SpecificationforElectromagnetic Emission and Susceptibility Measuring
ApparatusPart6CurrentProbes
主要起草单位：国防科技工业第二计量测试研究中心
参加起草单位：中国船舶重工集团公司第七二四研究所
战略支援部队航天系统部装备部装备保障队
中国传媒大学
北京交通大学中国电子科技集团公司第三十八研究所 JJF（军工）27.6—2020
本规范主要起草人：
付子豪 （国防科技工业第二计量测试研究中心）姚利军 （国防科技工业第二计量测试研究中心）宋云 （中国船舶重工集团公司第七二四研究所）张亮 （战略支援部队航天系统部装备部装备保障队）韩玉峰 （国防科技工业第二计量测试研究中心）宋国军 （国防科技工业第二计量测试研究中心）
参加起草人：
逐贵祯 （中国传媒大学）刘寅生 （北京交通大学）洪楚雨 （中国电子科技集团公司第三十八研究所）余璨译 （国防科技工业第二计量测试研究中心）崔腾林 （国防科技工业第二计量测试研究中心）闫旭红 （国防科技工业第二计量测试研究中心）赵鹏 （国防科技工业第二计量测试研究中心）原浩鹏 （国防科技工业第二计量测试研究中心） JJF（军工）27.6—2020
目录
前言 1范围... 2引用文件. 3术语和定义. 3.1传输阻抗. 4概述 4.1原理.. 4.2用途 5计量特性.. 5.1传输阻抗 6校准条件 6.1环境条件... 6.2校准用设备. 7校准项目和校准方法 7.1校准项目 7.2校准方法. 8校准结果的处理 9复校时间间隔. 附录A校准记录格式示例附录B测量不确定度评定示例
国防军工 JJF（军工）27.6--2020
前言
本规范代替JF（军工） 27.6--2012《电磁发射和敏感度测量设备校准规范第6部分电流探头》。
本规范与JF（军工）27.6-2012相比，主要有下列变化： a）修改了概述章节，增加了原理和用途部分， b）修改了本规范适用的频率范围，题率范围由25Hz400MHz扩展到10Hz500
MHIz，校准用设备进行了相应的修订：
c）修改了传输阻抗计算公式，增加了线缆的插入损耗）修改了测量不确定度的评定。
Ⅱ JJF（军工）27.6—2020
电磁发射和敏感度测量设备校准规范
第6部分电流探头
1范围
本部分适用于GJB151中电磁兼容测试用电流探头的校准，其它电磁兼容测试用电流探头的校准可参照使用。 2引用文件
本规范引用了下列文件： GJB72电磁干扰和电磁兼容性名词术语 GJB151军用设备和分系统电磁发射和敏感度要求 GJB8848系统电磁环境效应试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用本规范。 3术语和定义
GJB72确定的术语和定义适用于本校准规范， 3.1传输阻抗transferimpedence
电流探头测量时感应的电压和穿过电流探头的导线上电流的比值，又称为转移阻抗。 4概述 4.1 原理
电流探头为圆环形卡式结构，能方便卡住被测导线，通过感应测量穿过探头线圈导线上的电流。电流探头的核心部分为一个分成两半的磁芯，在磁芯上绕有n匝线圈。当电流探头卡在被测导线上时，被测导线相当于1匝初级线圈，与环上n匝次级线圈组构成一个互感器。其主要参数为传输阻抗，可以通过校准确定。 4.2用途
电流探头是卡式电流传感器，工作频段较宽，一般与频谱分析仪等仪器配合使用。其卡式结构使测量时不必与被测导线有电接触，也不用改变连接形式，特别是对复杂的导线系统、电子线路等的干扰测量，可在不影响正常工作或正常布置的状态下进行。 5计量特性 5.1传输阻抗
频率范围：10Hz～500MHz；传输阻抗测量范围：-100dBQ40dBQ。
6校准条件 6.1环境条件
a）环境温度：23C±5℃C； JJF（军工）27.6—2020
b）相对湿度：≤80%； c）供电电源：（220±11）V，（50±1）Hz； d）·其他：周围无影响仪器正常工作的电磁干扰和机械振动。
6.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。 a）信号发生器
1）频率范围：10Hz～500MHz； 2）相对频率偏差：±1×106 3）输出幅度：≥20dBm（10Hz~10kHz），≥-10dBm（10kHz~500MHz）。
b）频谱分析仪（2台）
1）频率范围：10Hz～500MHz； 2)边带噪声：<-80dBc/Hz(偏离中心频率100Hz1MHz)； 3）平均噪声电平：<-100dBm/Hz； 4）显示刻度最大允许误差：±0.1dB/10dB，90dB时累计<0.6dB； 5）分辨带宽：1Hz～10MHz。
c）定向耦合器
1）频率范围：10kHz～500MHz； 2）正向耦合度：40dB； 3）耦合度最大允许误差：±0.8dB。
d）502负载
1）频率范围：DC～500MHz； 2）驻波：≤1.1。
e）校准夹具
1）频率范围：10Hz~500MHz； 2）驻波：≤1.3（10Hz100MHz），≤3.5（100MHz~500MHz）。
7校准项目和校准方法 7.1校准项目
传输阻抗。 7.2校准方法 7.2.1频段10Hz~10kHz
传输阻抗的校准工作按以下步骤进行： a）按图1所示连接校准用设备，充分预热； b）被校电流探头放于校准夹具中，信号发生器连接校准夹具的一端。频谱分析仪1
通过线缆1连接校准夹具的另端。频谱分析仪2通过线缆2连接电流探头；
2 JJF（军工）27.6—2020
c）在频率范围选任一频率，信号发生器输出幅度20dBm，记录频谱分析仪1测量得到的电平值P1和频谱分析仪2测量得到的电平值P2；
d）按式（1）计算被校电流探头在被校频率的传输阻抗Zr：
Z=P+A-P-A+20lg50
(1)
式中： Zr一被校电流探头的传输阻抗，dB2； Pi——频谱分析仪1测得的电平，dBm; A1——线缆1的插入损耗，dB； P2——频谱分析仪2测得的电平，dBm； A2——线缆2的插入损耗，dB。 a）按照附录A校准记录格式记录数据： b）按照附录A改变频率，重复步骤c）～e）。
校准夹具
被校电流
线缆1
信号发生器
频谱分析仪1
探头
线缆2
频谱分析仪2
图110Hz~10kHz电流探头传输阻抗校准示意图
7.2.2频段10kHz～500MHz
传输阻抗的校准工作按以下步骤进行： a）按图2所示连接校准用设备，充分预热； b）被校电流探头放于校准夹具中，信号发生器连接定向耦合器的输入端，定向耦合
器的输出端连接校准夹具的一端。校准夹具的另一端接502负载。频谱分析仪1通过线缆 1连接定向耦合器的正向耦合端。频谱分析仪2通过线缆2连接电流探头；
c）在频率范围选任一频率，信号发生器输出幅度-10dBm，记录频谱分析仪1测量得到的电平值P，和频谱分析仪2测量得到的电平值P2；
d）按式（2）计算被校电流探头在被校频率的传输阻抗Zr：
Z=P+A-P-A-C+20lg50
(2)
3
