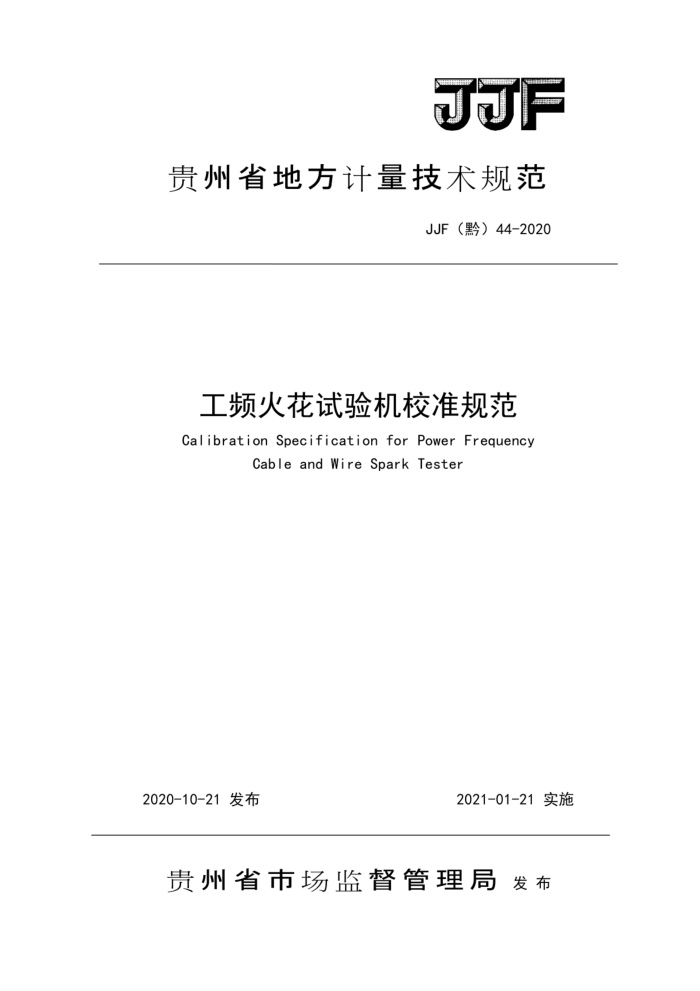

JF
贵州省地方计量技术规范
JJF（黔）44-2020
工频火花试验机校准规范 Calibration Specification for Power Frequency
Cableand Wire SparkTester
2020-10-21 发布
2021-01-21 实施
贵州省市场监督管理局 发布 JJF（黔）44—2020
工频火花试验机校准规范
JJF（黔）44—2020
Calibration Specification for Power Freguency Cable and Wire Spark Tester
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院参加起草单位：广州市日新电器设备厂
本规范委托贵州省计量测试院负责解释 JJF（黔）44—2020
本规范主要起草人：
王嵘瑜（贵州省计量测试院）
杜鸿程（贵州省计量测试院）王庆举（贵州省计量测试院）
参加起草人：
陈光贵（贵州省计量测试院）谢鑫 (贵州省计量测试院) 杨 丁（贵州省计量测试院）吴永辉（广州市日新电器设备厂） JJF（黔）44—2020
目 录
引 言 1 范围
(II) . (1) . (1) . (1) . (1) . (2) . (2) . (3) . (3) (3) . (3) . (3) (3) . (4) . (4) (4) ， (5) . (7) . (8) . (9) . (13) (15)
引用文件术语和计量单位
2 3
4 概述 5 计量特性. 5. 1 试验电极 5. 2 保护电极 5. 3 试验电压 5. 4 灵敏度试验 5. 5 稳定性试验 6 校准条件 6. 1 测量条件 6.2 测量标准及其他设备
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法， 8 校准结果表达
7
复校时间间隔，附录A校准不确定度评定示例附录B校准记录格式. 附录C校准证书内页格式
9
I JJF（黔）44—2020
引言
本规范依据JJF 1059.1-2012《测量不确定度评定与表示》和JJF 1001-2011《通用计量术语及定义》进行编制。
1071-2010《国家计量校准规范编写规则》、JJF
II JJF(黔）44—2020
工频火花试验机校准规范
1范围
本规范适用于频率50Hz或60Hz，电压500V～50kV的电线电缆检测设备工频火花试验机（以下简称火花试验机）的校准。
不适用于直流火花试验机、脉冲式火花试验机、高频火花试验机、火花检漏仪和其他特殊用途火花试验机的校准。
2引用文件
本规范引用了下列文件： GB/T3048.1-2007电线电缆电性能试验方法第1部分：总则 GB/T 3048.9-2007 7电线电缆电性能试验方法第9部分：绝缘线芯火花试
验
GB 8170-2008 3数据修约规则与极限数值的表示和判定 GB/T26873-2011火花试验机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引
用文件，其最新版本（包括所有的修改单），适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范。 3.1击穿计数装置breakdowncounter
由显示计数器和讯响报警器组成，能准确记录火花击穿的次数并报警。 3.2灵敏度试验 sensitivity test
it
在一定试验电压和小于规定的放电稳态电流下，其击穿计数装置对试品的高压击穿放电现象的响应情况。 3.3稳定度试验stabilitytest
在最高标称值试验电压下，其击穿计数装置对试品的高压击穿放电。
4概述
1 JJF（黔）44—2020
火花试验机由高压发生器、试验电极、保护电极、电压表、击穿指示器和必要的控制电路组成，用于线缆缺陷检测的专用计量设备。火花试验机机构示意图见图1。
火花试验机高压电源产生一个高电压，通过试验电极施加到绝缘试品，当试品出现缺陷被击穿时，火花试验机报警、记录击穿，并进行相应的连锁动作。
美
L10
7
9
R
.7
5
说明：1 试验导体；2 被试绝缘线芯（电线）：3- 试验电极：4 试验电极箱：5- 检
测控制装置：6- 高压电源：7- 接地：8- 保护电极：9- 绝缘子：10 收线盘。
图1火花试验机的示意图
5计量特性
5.1试验电极 5.1.1试验电极有效宽度应不小于最大被试验品外径加30mm。试验电极为金属制成的珠链或环链式接触电极，链长应大于V形或U形底部电极的深度。 5.1.2珠链的间距应符合表1的规定。一串珠链上相邻两颗珠子的间距应不大于2.5mm。
表1珠链间距
珠子直径d/mm 2≤d≤3 3 珠链的间距/mm
≤5 ≤6 ≤7
2
