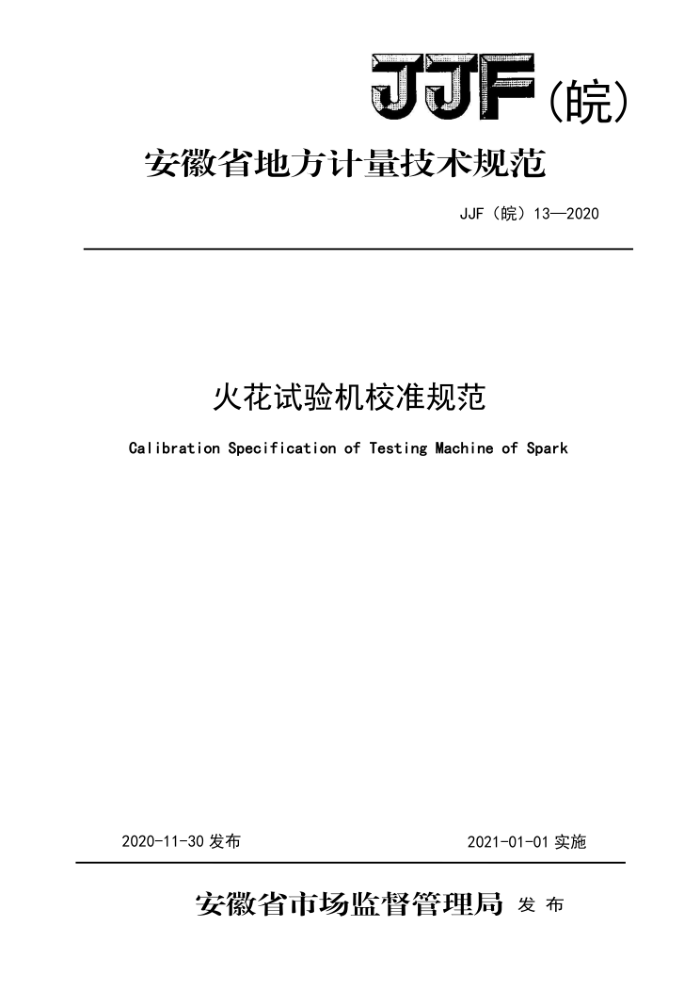

JJF (皖)
安徽省地方计量技术规范
JJF（皖）13—2020
火花试验机校准规范
Calibration Specification of Testing Machine of Spark
2020-11-30发布
2021-01-01实施
安徽省市场监督管理局 厂发布 JJF（皖）13-2020
火花试验机校准规范 Calibration Specification of Testing
JJF (皖) 13-2020 代替JJG（皖）13—2004
Machineof Spark
归口单位：安徽省市场监督管理局主要起草单位：安徽省计量科学研究院
本规范委托安徽省计量科学研究院负责解释 JJF（皖）13-2020
本规范主要起草人：
罗朝玉（安徽省计量科学研究院）郭 军（安徽省计量科学研究院）吴 勇（安徽省计量科学研究院）马 驭（安徽省计量科学研究院）
参加起草人：
王亮（安徽省计量科学研究院） JJF（皖）13-2020
目录
引 言 1范围 2引用文件.. 3概述 4计量特性.. 4.1输出电压. 4.2试验电极. 4.3保护电极. 4.4击穿计数器. 4.5灵敏度 4.6稳定性.. 4.7绝缘电阻 4.8工频耐压试验. 5通用技术要求 5.1外观 5.2安全保护联锁功能 6校准条件 6.1环境条件 6.2供电电源条件 6.3校准标准器及辅助设备 7校准项目， 8校准方法. 8.1外观及通电检查， 8.2绝缘电阻.. 8.3工频耐压试验 8.4电极检验 8.5交/直流输出电压. 8.6直流电压纹波系数
(III) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (5) (6) (8)
I JJF（皖）13-2020
8.7灵敏度. 8.8稳定性. 9校准结果表达. 9.1校准证书. 9.2数据处理原则 10复校时间间隔. 附录A测定不确定度评定示例附录B火花试验机校准记录
(8) (9) (10) (10) (10) (10) (11) (14)
II JJF（皖）13-2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是对JJG（皖）13-2004《火花试验机》的修订发布。
II JJF（皖）13-2020
火花试验机校准规范
1范围
本规范适用于电线电缆检测用的模拟式或数字式的交流（工频）、直流火花试
验机的校准，火花试验机的最高输出电压为30kV。
本规范不适用于脉冲式火花试验机和3000Hz高频火花试验机的校准。
2引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JF1059.1-2012测量不确定度评定与表示 JF1071-2010国家计量校准规范编写规则 GB/T3048.9-2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验 GB/T26873-2011火花试验机 JB/T4278.10-2011橡皮塑料电线电缆试验仪器设备检定方法第10部分：火
花试验机
凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
火花试验机是线缆缺陷检测的专用计量设备，火花试验机按其输出的高压电源分为工频火花试验机和直流火花试验机。火花试验机产生一个50Hz交流高压（或直流高压），经高压试验电极对线缆进行电性能动态测试。当线缆缺陷被击穿后，被测线缆导体与电极间产生一个放电火花，由此形成的击穿脉冲，经滤波、整形除去干扰信号后，送入分辨率控制电路进行击穿信号同步处理，使线缆上一个击穿点只记录一次，且控制计数电路工作。计数电路同时输出报警驱动电压，由报警电路完成击穿报警、复绕击穿并停车的工作程序。 4计量特性 4.1输出电压
交、直流火花试验机电压示值最大允许误差：
AU= U,-U,×100%
U
式中：△U一一输出试验电压的相对误差，%：
1 JJF（皖）13-2020
U、一一火花试验机输出示值，kV； U一火花试验机输出电压实际测量值，kV。
火花试验机输出试验电压准确度等级与最大允许误差应符合表1的规定。
表1输出电压等级指数与最大允许误差的要求
等级指数最大允许误差
2级 ±2%
5级 ±5%
10级 ±10%
4.2试验电极 4.2.1电极的有效长度应满足在最大走线速度下，被试品绝缘表面通过电极的时间不少于0.05s（工频火花试验机）和0.001s（直流火花试验机）。试验电极底部可制成“V”形或“U”形。试验电极有效宽度大于最大被试品外径30mm。 4.2.2电极为金属制成的珠链或环链式接触电极，链长应大于V形或U形底部深度。 4.2.2.1珠子直径2.5mm，相邻两链的间距应不大于5mm；珠子直径5mm，相邻两链的间距应不大于8mm。一串珠子上相邻两颗珠子的间距应不超过2.5mm。 4.2.2.2环由直径大于0.8mm金属丝构成，环的外径（狭边）不大于5mm，每100mm 长的环链上，环数不少于20个。 4.2.2.3链上的珠或环应分布均匀，表面光滑，不应有可能刮伤被试品的任何毛刺，珠或环每一节应灵活可绕。 4.3保护电极
试验电极的两端应有带接地的保护电极。保护电极宽度不小于试验电极有效宽度，长度不小于15mm。 4.4击穿计数器
击穿计数器能准确记录火花击穿的次数。
4.5灵敏度 4.5.1当高压电源试验电极与地之间连接人工击穿装置检查时，火花试验机应有击穿指示。 4.5.2工频火花试验机，试验电压3kV，当人工击穿装置的火花间隙临时被跨接短路时，稳定电流应不超过600μA。人工击穿装置连续旋转20次，火花试验机击穿计数器所计次数应与实际击穿次数完全一致。 4.5.3直流火花试验机，试验电压5kV，当人工击穿装置的火花间隙临时被跨接短路时，稳定电流应不超过600uA。人工击穿装置连续旋转20次，火花试验机击穿
2
