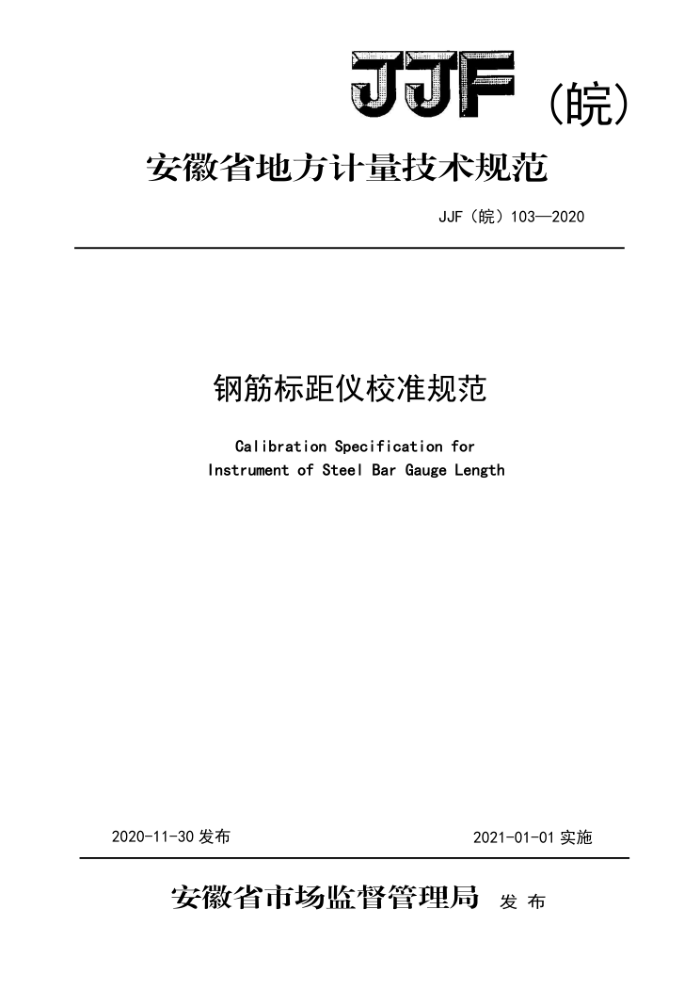

JJF (皖)
安徽省地方计量技术规范
JJF（皖）103—2020
钢筋标距仪校准规范
Calibration Specification for Instrument of Steel Bar Gauge Length
2021-01-01实施
2020-11-30发布
安徽省市场监督管理局 发布 JJF（皖）103-2020
钢筋标距仪校准规范 Calibration Specification for InstrumentofSteel BarGaugeLength
JJF (皖）13-2020
归口单位： 安徽省几何量计量技术委员会主要起草单位： 滁州市技术监督检测中心参加起草单位： 池州市计量测试所
本规范委托安徽省几何量计量技术委员会负责解释 JJF（皖）13-2020
本规范主要起草人：
樊承彪 （滁州市技术监督检测中心）宇超 （滁州市技术监督检测中心）徐玲 （滁州市技术监督检测中心）姬兴志 （滁州市技术监督检测中心）汪良州 （池州市计量测试所）
参加起草人：
马琳琳 （滁州市技术监督检测中心）
凌博 （池州市计量测试所）
III JJF （皖）103-2020
目录
目 家引 1 范围 2 引用文件 3 概述，
计量特性 4.1 标距范围全长误差 4.2 标距范围分度误差 5 校准条件 5.1环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法 6.1 外观及功能性检查 6.2 标距范围全长误差及标距范围分度误差. 6.2.2标距范围分度误差 7 校准结果的表达， 8 复校时间间隔附录A钢筋标距仪校准原始记录格式，附录B钢筋标距仪校准证书内页格式附录C标距范围全长误差测量结果的不确定度评定示例
4
2
4 JJF（皖）103-2020
引言
本规范以JJF10712010《国家计量校准规范编写规则》、JJF1001一2011《通
用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础性系
列规范进行制定
本规范主要参考GB/T228.1一2010《金属材料拉伸试验第1部分：室温
试验方法》编制而成。
本规范为首次制定。
II JJF（皖）103-2020
钢筋标距仪校准规范
1范围
本规范适用于钢筋标距仪的校准。 引用文件
2
本规范引用了下列文件： GB/T228.1一2010《金属材料拉伸试验第1部分：室温试验方法》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
钢筋标距仪由底座、支撑架、钢筋固定部分、打点部分和动力源组成，是钢筋拉伸试验中专门用于进行标点和标距的专用仪器。按动力形式分为手动和电动两种，其结构示意图见图1、图2。
图1手动钢筋标距仪示意图
图2电动钢筋标距仪示意图
1一底座；2一支撑架；3一钢筋固定部分；4一打点部分；5一动力源
4计量特性 4.1标距范围全长误差
标距范围全长误差不大于土1%。 4.2标距范围分度误差
标距范围分度误差不大于土0.2mm。
5 校准条件 5.1环境条件
环境温度：0~40℃；湿度： ≤85%RH。 JJF（皖）103-2020
5.2测量标准及其他设备 5.2.1钢直尺：最大允许误差不超过土0.20mm； 5.2.2影像测量仪：最大允许误差不超过士（3um十L/200）。 6校准项目和校准方法 6.1外观及功能性检查
钢筋标距仪各部件应牢固可靠，不能发生移动和转动现象；打点针表面应光滑，无残损、生锈、砂眼和变形：打点印痕应清晰，无漏打、多打、拖痕和深浅不均等影响计量准确的缺陷 6.2标距范围全长误差及标距范围分度误差
根据钢筋标距仪的全长标距，优先选取一截大小、粗细较为合适的圆钢，按照仪器使用说明书要求，在钢筋标距仪全长范围内对圆钢进行打点，得到一组印痕。打点完成后转动钢筋，改变打点位置，继续打点，共重复打点三次， 得到三组印痕， 6.2.1标距范围全长误差
用钢直尺分别量取圆钢上的 内三组首 尾印痕中间点之间的距离作为全长标距，取三组印痕中首尾印痕距离的平均值作为钢筋标距仪标距范围全长值的校准值。
被校钢筋标距仪的标距范围全长误差按公式 （1) 计算：
(1)
1009
式中 △, INI 「—三次测量结果的平均值，mm。
全长误差，%；被校钢筋测距仪全长标距的名义值，mm；
6.2.2标距范围分度误差
在每组印痕中均匀选取五段作为该标距仪分度标距，选取的每组分度标距位置应相同。用影像测量仪测量每组印痕中同一位置的分度标距（两印痕中心点的距离）。其平均值作为钢筋标距仪在此位置分度标距的校准值。取五段中示值误差绝对值最大的作为钢筋标距仪的标距范围分度误差。
被校钢筋标距仪的标距范围分度误差按公式（2）计算：
8,=In2 -1,
(2)
式中： 8，一分度误差，mm; IN2— 被校钢筋测距仪分度标距的名义值，mm；
2
