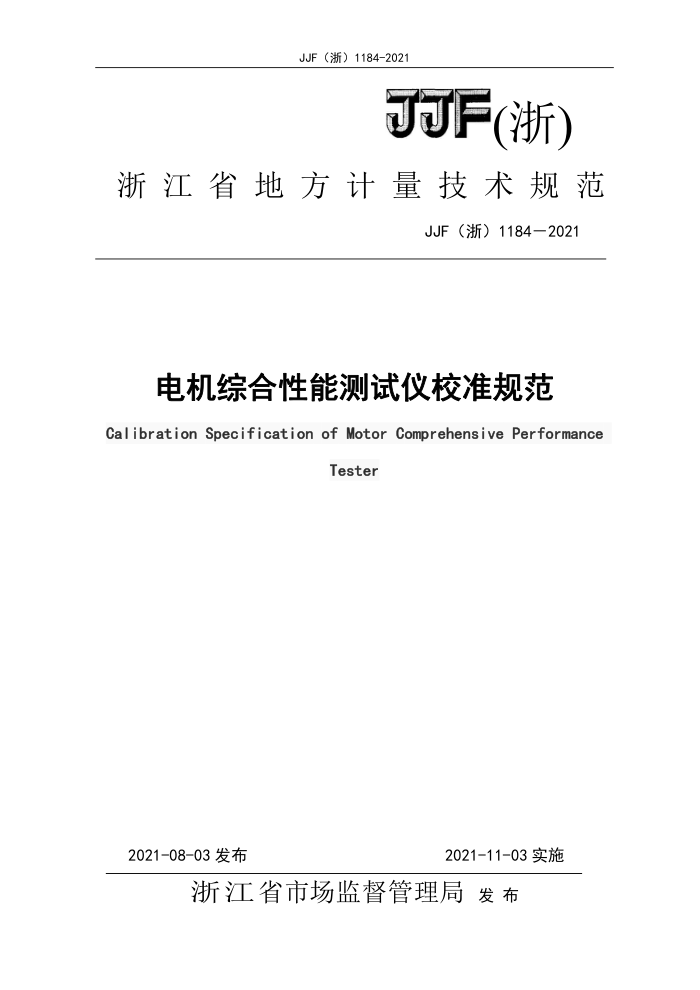

JJF（浙）1184-2021
JJF(浙)
浙江省地方计量技术规范
JJF（浙）1184—2021
电机综合性能测试仪校准规范 Calibration Specification of Motor Comprehensive Performance
Tester
2021-11-03实施
2021-08-03发布
浙江省市场监督管理局发布 JJF（浙）1184-2021
电机综合性能测试仪
校准规范 Calibration Specification of
JJF(浙)1184-2021
Motor Comprehensive Performance Tester
归口单位：浙江省市场监督管理局
主要起草单位： 台州市计量技术研究院
台州市计量设备技术校准中心
本规范委托台州市计量技术研究院负责解释 JJF（浙）1184-2021
本规程主要起草人：
金鑫（台州市计量技术研究院）
徐欣（台州市计量技术研究院）
程潇（台州市计量设备技术校准中心）
梁林（台州市计量技术研究院）
参加起草人：
朱妙根（台州市计量设备技术校准中心）
赵丹侠（台州市计量技术研究院）
郑辉（台州市计量技术研究院） JJF（浙）1184-2021
目录
引言.
(II) (1) (1) (1) .. (2) (2) (2) (2) (2) .(2) (3) .. (3) (3) (4) (4) (4) (5) (7) (8) (8) (11) (11) (12) (14) (17)
范围. 引用文件. 概述，计量特性，
1
2
4
4. 1 绝缘电阻测试功能 4.2 耐压测试功能. 4. 3 直流电阻测试功能. 4.4 匝间测试功能 4.5电参数测试功能. 5 校准条件. 5.1 环境条件.. 5. 2 测量标准及其他设备 6 校准项目和校准方法.. 6.1 外观及功能性检查. 6.2 绝缘电阻测试功能 6.3 耐压测试功能.. 6.4 直流电阻测试功能. 6.5 匝间测试功能.. 6.6电参数测试功能，
校准结果表达.. 8 复校时间间隔. 附录A 交流功率测量结果的不确定度评定示例.. 附录B 校准原始记录格式附录C 校准证书内页格式
7 JJF（浙）1184-2021
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性规范基础和依据。
本规范为浙江省内首次发布。
I JJF（浙）1184-2021
电机综合性能测试仪校准规范
1范围
本规范适用于三相（或单相）电机出厂综合性能测试仪、电机定子综合性能测试仪的校准。
其他类似功能的试验装置也可参照本规范进行校准。
2引用文件本规范引用下列文件：
JJG795-2016耐电压测试仪 JJG1005-2019电子式绝缘电阻表 JJF1491-2014数字式交流电参数测量仪 JJF1587-2016数字多用表 JJF1691-2018绕组匝间绝缘冲击电压试验仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
电机综合性能测试仪是对电机进行出厂综合性能试验或定子综合性能试验的装置，电机综合性能测试仪一般有：绝缘测试、耐压测试、匝间测试、电阻测试、电参数测试等功能。其工作原理主要是利用计算机控制技术控制各项功能的输出进行测试计算机数据处理单元中设置各项目控制参数和限值，并进行数据处理，给出测试结论。 其原理框图见图1。
PC主控计算机
囍
据总绿
功能选择单元
数据处理单元
控制总线
耐压测试功能
电阻测试功能
电参数测试功能
绝缘测试功能
匝间测试功能
被试品
图1电机综合性能测试仪原理示意框图 JJF（浙）1184-2021
4计量特性
4.1绝缘电阻测试功能 4.1.1端子电压
端子电压包括开路电压和跌落电压，参考的额定电压一般为500V或1000V。 4.1.1.1开路电压
应不超过1.2倍额定电压，且不低于1.0倍额定电压。 4.1.1.2跌落电压
应不低于0.9倍额定电压。 4.1.2绝缘电阻
测量范围：一般为（1～500）MQ或（1～1000）MQ，最大允许误差：±5%。 4.2耐压测试功能 4.2.1输出电压
测量范围：（0.1～5）kV，最大允许误差：土5%。 4.2.2泄漏电流
测量范围：（1～200）mA，最大允许误差：土5%。 4.2.3输出电压持续（保持）时间
测量范围：（1～60）S，最大允许误差：>20s，土5%；≤20s，土1s。 4.3直流电阻测试功能
测量范围：0.012～2k2，最大允许误差：土0.2%。
4.4匝间测试功能
输出冲击电压峰值测量范围：（0.5～5）kV，最大允许误差一般为土5%或土3%，优先推荐土3%。 4.5电参数测试功能 4.5.1交流电压
测量范围（1～750）V，最大允许误差土0.5%； 4.5.2交流电流
测量范围（1100）A，最大允许误差土0.5%； 4.5.3交流功率
测量范围1W～30kW，最大允许误差土0.5%： 4.5.4功率因数
测量范围（0～1），最大允许误差±（0.05|cosΦ|+0.01)； 4.5.5频率
测量范围（4565）Hz，最大允许误差0.1%。 注：以上指标不用于合格性判别，仅供参考。
2 JJF（浙）1184-2021
5校准条件 5.1环境条件 5.1.1校准时环境温度（20土5）℃；相对湿度（55土20）%。 5.1.2供电电源：电压（220土22）V；频率（50土0.5）Hz。 5.2测量标准及其他设备
测量标准对应功能的最大允许误差绝对值（或不确定度）应不大于被校对象相应参数最大允许误差绝对值（或不确定度）的1/3，测量范围应覆盖被校对象仪各功能的输出范围。 5.2.1电压测量装置
用于校准开路电压、跌落电压的电压测量装置输入阻抗应不小于5G，准确度等级应不低于2.0级，测量上限应不低于被校绝缘测试功能额定电压值的120%。 5.2.2高压高阻标准器
高压高阻标准器应满足如下要求： a）高压高阻标准器的最大允许误差绝对值应不大于被校绝缘测试功能最大允许
误差绝对值的1/4；
b）高压高阻标准器应采用屏蔽结构： c）高压高阻标准器电阻值的调节细度应优于被校绝缘测试功能示值分辨力。
5.2.3耐电压测试仪检定装置
耐电压测试仪检定装置应满足如下要求： a）输出电压测量范围不小于5kV，最大允许误差不大于土1%； b）泄漏电流测量范围不小于200mA，最大允许误差不大于土1%； c）输出电压的持续（保持）时间测量范围不小于60s，>20s最大允许误差不大于
土1%，≤20s最大允许误差不大于土0.2s，分辨力0.01s。 5.2.4直流电阻箱
直流电阻箱测量范围覆盖0.01Q～2kQ，最大允许误差不大于士0.05%。
5.2.5高压测量系统
高压测量系统应满足： a）数字存储示波器带宽不小于200MHz； b）高压探头测量范围不小于5kV，最大允许误差不大于土1%。
5.2.6标准源
标准源应满足： a）标准源的扩展不确定度应小于被校对象的最大允许误差绝对值的1/3，标准源
的功能和测量范围要完全覆盖被校对象的功能和测量范围；
3
