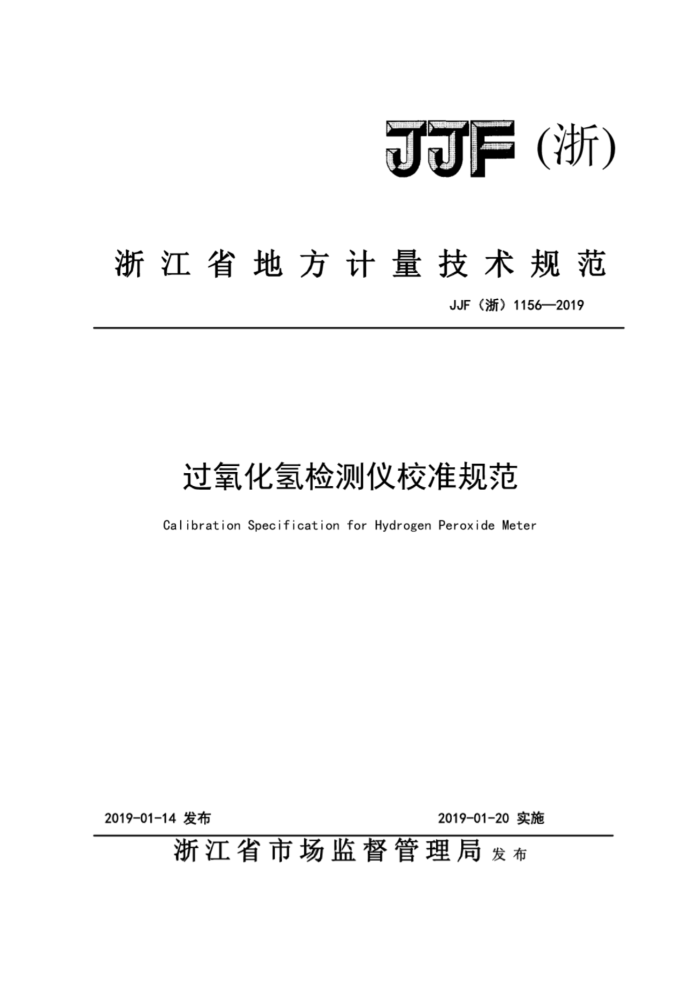

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1156—2019
过氧化氢检测仪校准规范
Calibration Specification for Hydrogen Peroxide Mete
2019-01-14发布
2019-01-20实施
浙江省市场监督管理局发布 JF（浙）1156-2019
过氧化氢检测仪
校准规范 Calibration Specification for Hydrogen PeroxideMeter
JJF（浙）1156-2019
归口单位：浙江省市场监督管理局主要起草单位：浙江省计量科学研究院参加起草单位：浙江泰林生物技术股份有限公司
本规范委托浙江省计量科学研究院负责解释 本规范主要起草人：
潘孙强（浙江省计量科学研究院）陈哲敏（浙江省计量科学研究院）胡朋兵（浙江省计量科学研究院）
参加起草人：
夏信群（浙江泰林生物技术股份有限公司） JJF(浙)1156—2019
录
目
引 言 1范围 2引用文件 3概述 4计量特性 5校准条件.
II
5.1环境条件 5.2校准用计量器具及配套设备校准方法. 6.1外观检查. 6.2过氧化氢检测仪校准.
6
7 校准结果表达 8 复校时间间隔，附录A 附录B 附录C
3
6 JJF(浙)1156—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》进行制定，本规范对过氧化氢检测仪提供了校准方法。
本规范为首次制定，
ⅡI JJF(浙)1156—2019
过氧化氢检测仪校准规范
1范围
本规范适用于测量空气中气相过氧化氢浓度（100-2000）umol/mol的过氧化氢检测
仪的校准。 2引用文件
JF1071-2010《国家校准规范编写规则》 JJF1001-2011 《通用计量术语及定义》 JF1059.1-2012《测量不确定度评定与表示》 使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
过氧化氢检测仪的检测原理一般有电化学传感器原理、可调谐半导体激光吸收光谱原理和非分散红外吸收原理。采样方式有吸入式和扩散式两种。仪器主要由采样元件、 传感器、电子电路、显示器等组成。被测组分通过传感器转化为电信号，再通过电子电路转化为数字信号显示出过氧化氢浓度。 4计量特性
过氧化氢浓度：测量范围（100~2000）umol/mol时，相对误差：±15%。
注：以上计量特性要求仅做性能参考，不作合格性判定指标。
5校准条件 5.1环境条件 5.1.1室内环境温度：（15～30）℃，相对湿度：≤85% 5.1.2实验室内不得有明显的机械振动和电磁干扰，不得存放与实验无关的易燃、易爆和强腐蚀性气体或试剂， 5.1.3电源应满足以下要求：电压：交流220V土22V；频率：50Hz土5Hz 5.2校准用计量器具及配套设备 5.2.1过氧化氢检测仪标准装置
过氧化氢检测仪标准装置由气相过氧化氢发生器、隔离舱和过氧化氢浓度标准器组成。过氧化氢发生器的过氧化氢发生范围为（100~2000）umol/mol；过氧化氢检测仪标
1 JJF(浙）)1156—2019
准装置的测量不确定度为5.4%（k=2）。 5.2.2过氧化氢溶液
过氧化氢溶液用于气相过氧化氢发生器发生气相过氧化氢，过氧化氢溶液的浓度可以根据实际情况选择，一般为30%~50%。 6校准方法 6.1外观检查
过氧化氢检测仪应标有名称、规格型号、制造厂名、出厂编号等，各旋钮、按键应能正常操作和控制等。 6.2过氧化氢检测仪校准
过氧化氢检测仪校准原理框图如图1所示。
隔离舱
气相过氧化氢发生器
过氧化氢浓度标准器
被校仪器
图1过氧化氢检测仪校准原理框图
将过氧化氢浓度标准器和被校仪器置于隔离舱内，关闭舱门。设置过氧化氢溶液加液速率，气相过氧化氢发生器将过氧化氢溶液汽化为气相过氧化氢送入隔离舱内，气相过氧化氢在气相过氧化氢发生器和隔离舱之间循环，最终隔离舱内气相过氧化氢浓度达到稳定状态，开始校准。选取测量范围的20%、50%和80%附近的3个浓度值作为校准点，也可根据客户要求选择校准点。具体步骤如下：
a）开启过氧化氢浓度标准器和被校仪器。 b）将过氧化氢浓度标准器和被校仪器置于隔离舱内同一水平位置，两者尽量靠近，
关闭舱门。
c）设置气相过氧化氢发生器中过氧化氢溶液加液速率，发生气相过氧化氢。 d）过氧化氢浓度标准器实时监测隔离舱内气相过氧化氢浓度，待示值稳定后，记录
过氧化氢浓度标准器示值Csi和被校仪器示值cmi，间隔1分钟记录1组数据，共记录6
2 JJF(浙)1156—2019
组（=1,2,3,4,5,6），取6组数据的示值误差平均值作为该点附近的示值误差，计算公式为
Acn = m C ×100%,
Csi
MAc Ac, =且
6
e）停止发生气相过氧化氢，排空隔离舱的气相过氧化氢 f）重复步骤c~e，实现被校仪器在各个校准点附近的校准。
7 校准结果表达
经校准的过氧化氢检测仪填发校准证书，内容见附录C。 8复校时间间隔
仪器的复校时间间隔建议为1年。由于复校时间间隔的长短是由仪器的使用情况、 使用者、仪器本身质量等诸因素所决定的，因此送校单位可根据实际使用情况自主决定复校时间间隔。如果对仪器的检测数据有怀疑或仪器更换主要部件及修理后应对仪器重新校准。
