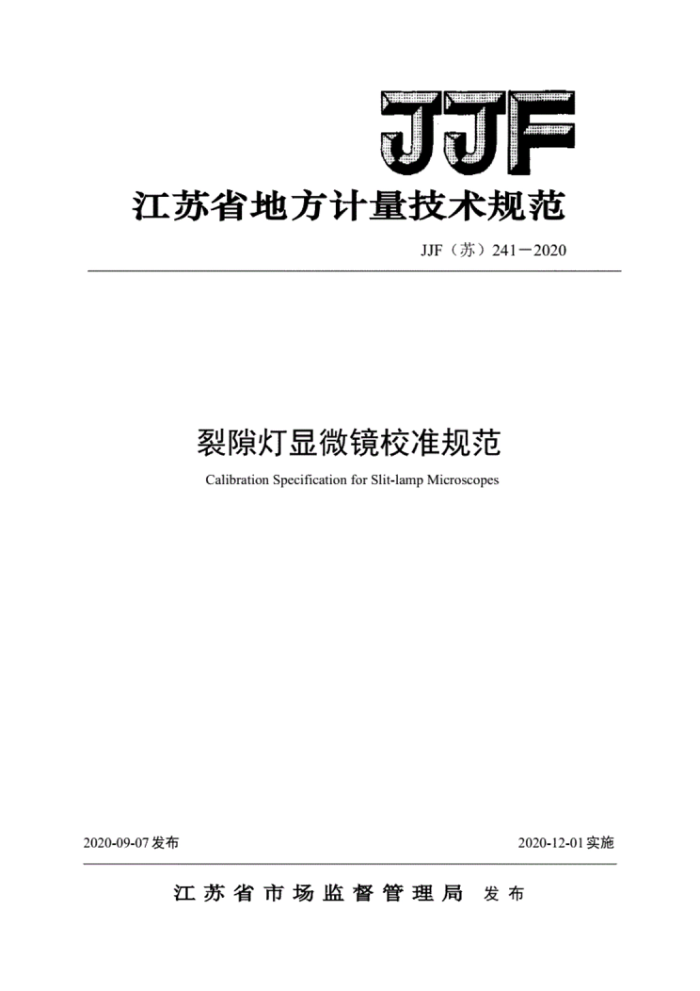

JJF
江苏省地方计量技术规范
JJF（苏）241-2020
裂隙灯显微镜校准规范 Calibration Specification for Slit-lamp Microscopes
2020-09-07发布
2020-12-01实施
江苏省市场监督管理局发布 JJF（苏）241-2020
裂隙灯显微镜校准规范
JF(苏)241—2020
Calibration Specificationfor
Slit-lampMicroscopes
本规范经江苏省市场监督管理局于2020年09月07日批准，并自2020
年12月01日起施行。
归口单位：江苏省光学计量专业技术委员会
主要起草单位：南通市计量检定测试所参加起草单位：南通晴喜眼镜视力矫治有限公司
本规范委托江苏省光学计量专业技术委员会负责解释 JJF（苏）241-2020
本规范主要起草人：
丁斌（南通市计量检定测试所）
张成（南通市计量检定测试所）
本规范参与起草人：
顾凌（南通睛喜眼镜视力矫治有限公司） JJF（苏）241-2020
目录
引言 1范围 2引用文件 3概述 4计量特性 4.1总放大率误差 4.2左、右观察系统放大率相对偏差 4.3裂隙像极限尺寸 4.4视场中心分辨率 5校准条件 5.1环境条件 5.2校准用标准器及配套设备 6校准项目和校准方法 6.1校准项目 6.2校准方法 7校准结果表达 8复校时间间隔附录A裂隙灯显微镜总放大率测量结果的不确定度评定示例附录B裂隙灯显微镜校准证书内容及内页格式，
II
2
2
2
.2
2
2
3
.3
.5
9
B.1校准证书信息 B.2校准证书内页格式
9
10
附录C裂隙灯显微镜校准原始记录格式， JJF（苏)241-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JF1059.1-2012《测量不确定度评定与表示》和JF1001-2011《通用计量术语及定义》中相关条款的要求进行编写。
本规范为首次发布。
I JF（苏）241-2020
裂隙灯显微镜校准规范
1范围
本规范适用于通用型裂隙灯显微镜的校准。本规范不适用于裂隙灯显微镜附件，如
照相设备和激光器。
2引用文件
本规范引用了下列文件：
生物显微镜校准规范测量仪器特性评定
JJF1402-2013 JF1094-2002 GB/T2609-2015 显微镜物镜
术规范
眼科仪器裂隙灯显微镜
YY0065-2016 凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
裂隙灯显微镜主要用于医疗卫生行业，作为眼部疾病检查的常用医疗器械。裂隙灯显微镜为双目立体式，由裂隙灯、显微镜和仪器操作台三个基本部分组成如图1所示，根据不同使用要求可以配置各种相应的装置和附件。裂隙灯显微镜光学原理简图，如图 2所示。
显微镜
翠隙灯
江苏
仪器操作台
图1裂隙灯显微镜结构图 JF（苏）241-2020
图2裂隙灯显微镜光学原理简图
1-眼球位置；2-分光棱镜；3-投射镜；4-裂隙；5-滤光片；6-聚光镜；7-灯：8-物镜：9-转换棱镜； 10-目镜。
4计量特性
4.1总放大率误差
裂隙灯显微镜总放大率的最大允许误差不应超过±5%。 4.2左、右观察系统放大率相对偏差
裂隙灯显微镜左、右观察系统放大率相对偏差不应超过3%。 4.3裂隙像极限尺寸
裂隙像最小宽度<0.2mm；裂隙像最大长度>8.0mm。 4.4视场中心分辨率
在最高总放大率下，视场中心分辨率应至少达到1800NAlp/mm（NA是数值孔径）。 注：以上技术指标不用于合格性判别，仅供参考。
5校准条件 5.1环境条件
温度：(20±10)℃；相对湿度：(45~85)%。
5.2校准用标准器及配套设备
校准用标准器及配套设备，详见表1所示。
