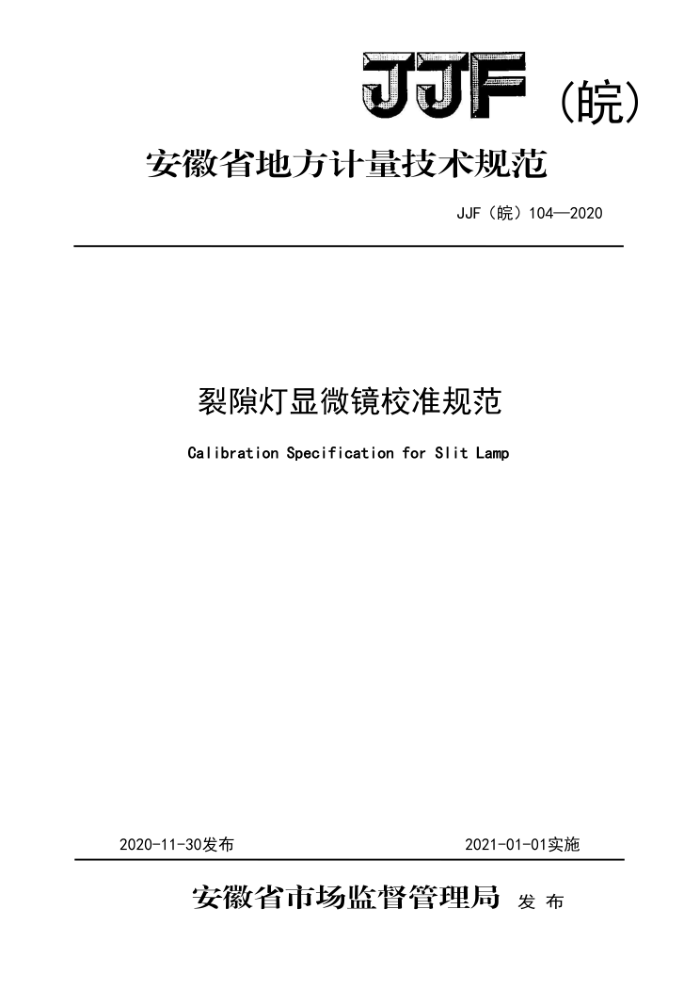

JJF (皖)
安徽省地方计量技术规范
JJF（皖）104—2020
裂隙灯显微镜校准规范 Calibration Specification for Slit Lamp
2020-11-30发布
2021-01-01实施
安徽省市场监督管理局 厂发布 JJF（皖）104-2020
裂隙灯显微镜校准规范 Calibration Specificationfor
JJF(皖）104-2020
Slit Lamp Microscope
归口单位：安徽省市场监督管理局
主要起草单位：池州市计量测试所
芜湖市计量测试研究所
参加起草单位：合肥捷准检测科技有限公司
本规范委托起草单位负责解释 JJF（皖）104-2020
本规范主要起草人：
汪良州（池州市计量测试所）郑贤龙（芜湖市计量测试研究所）王德岭（芜湖市计量测试研究所）王玮 (池州市计量测试所) 陈祥（合肥捷准检测科技有限公司）
参加起草人：
王青（合肥捷准检测科技有限公司）马克华（池州市计量测试所）左 罗 (池州市计量测试所) JJF（皖）104-2020
目录
目 录. 引言. 1范围 2引用文件. 3术语和计量单位 3.1裂隙灯显微镜. 3.2视角放大率. 4概述. 5计量特性 5.1漏电流 5.2显微镜视角放大率误差 5.3左、右观察系统显微镜视角放大率相对误差 5.4裂隙像. 6 校准条件 6.1环境条件. 6.2测量标准及其他设备， 7校准项目和校准方法 7.1校准项目.. 7.2校准方法. 8校准结果表达. 9复校时间间隔. 附录A裂隙灯显微镜总视角放大率测量结果不确定度评定（示例）附录B裂隙灯显微镜校准记录（样式）附录C校准证书（内页）内容附录D专用支架尺寸正面示意图，附录E专用支架尺寸侧面示意图. 附录F专用支架制作、使用说明.
C
1
.2
.3
+
n
S
.6
..9 .10 11 ....12
13 JJF（皖）104-2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范技术内容主要参考了YY0065眼科仪器裂隙灯显微镜。 本规范为首次发布。
II JJF（皖）104-2020
裂隙灯显微镜校准规范
1范围
本规范适用于通用型裂隙灯显微镜的校准。
2引用文件
本规范引用了下列文件： GB9706.1医用电气设备第1部分：安全通用要求（GB9706.1-2007，IEC
60601-1:1988，IDT)
YY0065-2016眼科仪器裂隙灯显微镜凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1裂隙灯显微镜slit-lampmicroscope
由显微镜和能够产生裂隙像的旋转照明系统组成的一个仪器。 [YY0065-20163.1]
3.2视角放大率visualangularmagnification
图像在无穷远，通过放大系统观察实物时，该物体的视角与人眼在250mm参考视距观察物体时的视角的比值。
[YY0065-20163.2] 注1：视角放大率T的计算公式如下：
F= tan
tan
式中： α：通过显微镜入瞳中心观察实物的角度； α：不通过仪器，在250mm视距人眼观察同一个物体的角度。 注2：显微镜的视角放大率是整个系统的放大率。
4概述
裂隙灯显微镜主要应用于眼科医学诊断，可观察眼球各部位的健康状况，主要是利用灯光透过裂隙对眼晴照射，由于是一条窄缝光源，照射眼球后形成一个光学切面，这个原理利用了英国物理学家丁达尔发现的“丁达尔现象”。裂隙灯显
1 JJF（皖）104-2020
微镜能使表浅的病变观察得十分清楚，可以调节焦点和光源宽窄，做成“光学切面”，可观察眼球深部组织的病变。 5计量特性 5.1漏电流
漏电流不超过0.5mA。 5.2显微镜视角放大率误差科兴史
显微镜视角放大率误差不大于土5%。 5.3左、右观察系统显微镜视角放大率相对误差
左、右观察系统显微镜视角放大率相对误差不大于3%。
5.4裂隙像
见表1。
表1裂隙像要求
两边平行度（裂隙像0.2mm×8mm
项目 最小宽度
最大长度
最大宽度
时) ≤0.5°
要求 ≤0.2mm ≥8.0mm
等于裂隙长度
注：以上指标不作合格性判定，仅供参考。 6 校准条件 6.1环境条件 6.1.1 温度：（20±10）°℃ 6.1.2 相对湿度：≤85% 6.1.3 电源：额定电压：（220±22）V 6.1.4 其他：无影响测量结果的振动、电磁干扰、强光等。 6.2测量标准及其他设备
测量标准及其他设备见表2
表2测量标准及其他设备
序号 校准项目 测量用标准器
计量特性 (0~1000）μA
漏电流 漏电流测试仪
1
显微镜视角 玻璃线纹尺 分度值为0.1mm,任意两分划线间的示值最大允许
误差：±0.005mm 分度值为0.02mm,示值最大允许误差：土0.02mm
n
放大率误差 带测微目镜的
望远镜
2 JJF（皖）104-2020
左右观察系 玻璃线纹尺 分度值为0.1mm,任意两分划线间的示值最大允许
统视角放大 带测微目镜的 误差：±0.005mm；
率相对误差
分度值为0.02mm,示值最大允许误差：土0.02mm 分度值为0.1mm.任意两分划线间的示值最大允许误差：±0.005mm；分度值为0.2mm，划线长度不小于8mm,任意两分划线间的示值最大允许误差：土0.005mm、平行度最大允许误差：±0.005mm
望远镜玻璃线纹尺
4 裂隙像
带平行线分划板
7校准项目和校准方法 7.1校准项目
校准项目见表3
表3校准项目
序号 1 2 3 4
条款号 7.2.1 7.2.2 7.2.3 7.2.4
校准项目漏电流
显微镜视角放大率误差左、右观察系统显微镜视角
放大率相对误差
裂隙像
7.2校准方法 7.2.1漏电流
将漏电流测试仪一只表笔接裂隙灯显微镜的外壳或接地端子，另一只表笔接一块铜板上，将铜板置于裂隙灯显微镜的托上，涂抹导电膏后，接通电源，读取漏电流测试仪显示的示值，作为被校准设备的漏电流。 7.2.2显微镜视角放大率误差
将玻璃线纹尺放置在专用支架上移动到物平面的视准线中心位置，调整显微镜焦距，此时将视度调至零视度。用带测微目镜的望远镜对准显微镜目镜的出射光轴，通过测微目镜读出物平面上玻璃线纹尺上像的大小，按式（1）计算得到显微镜视角放大率。
F= 250, h
f'
(1)
式中：
「一显微镜视角放大率； f 望远镜物镜的焦距，单位为毫米（mm）；
3
