ICS 75.180.10 E 92
SY

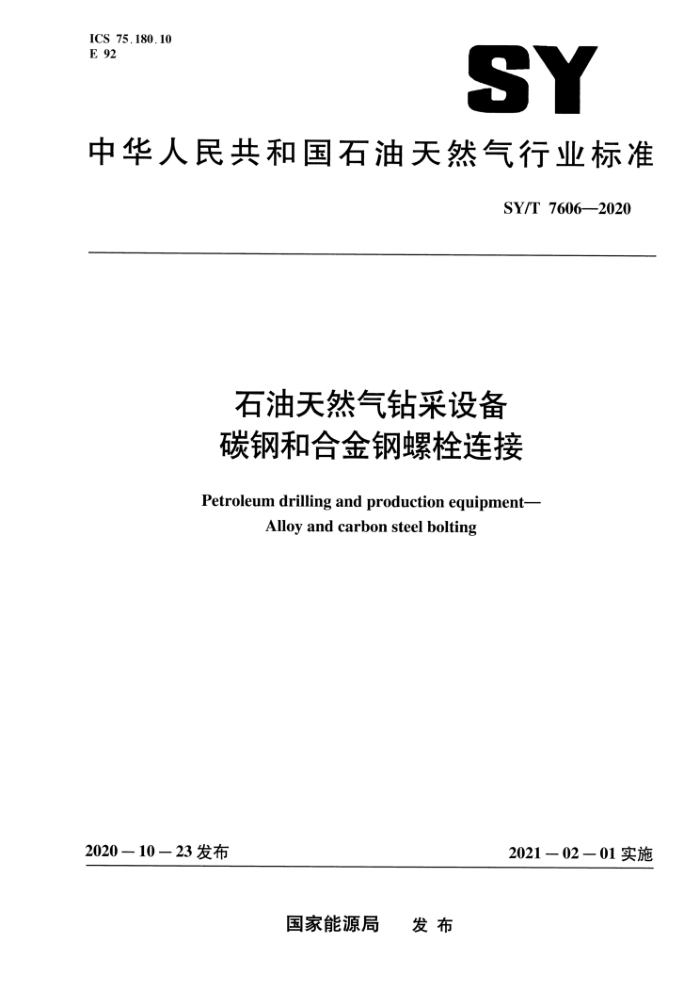

中华人民共和国石油天然气行业标准
SY/T 7606—-2020
石油天然气钻采设备碳钢和合金钢螺栓连接 Petroleum drilling and production equipment-
Alloy and carbon steel bolting
2020－10－23 发布
2021- 02— 01 实施
国家能源局 发布 SY/T 7606—2020
目 次
前言范围
II
1
2 规范性引用文件 3术语、定义及缩略语 3.1术语和定义 3.2缩略语
螺栓连接鉴定 4.1 总则 4.2 鉴定试验 4.3 材料和尺寸 4.4 鉴定的验收 4.5 鉴定记录 4.6 鉴定的界限通过鉴定后螺栓连接的生产 5.1 原材料供应商的评价 5.2 分包商的鉴定 5.3 材料规范 5.4 制造过程规范 5.5 原材料 5.6 化学分析 5.7 力学性能 5.8 金相和低倍要求 5.9 检验和试验要求 5.10 无损检测要求 5.11 尺寸和目视检验 6 校准试验报告
4
4
......
F
.10
10 :10 11
12 13
14
14
7
14
7.1 总则 7.2BSL-1 7.3 BSL-2 和 BSL-3 标识要求
14 .:15 : 15
........
8
: 15 : 15
8.1 产品标识
I SY/T 7606-—2020
:15 :15 .... 16 ...17
8.2 本标准要求的标识 9记录保存 10贮存和运输· 附录A（规范性附录) BSL 的适用范围附录B (规范性附录) ASTM 标准中的部分材料等级的化学成分和力学性能
...............
......18
..............
I1 SY/T 7606—2020
前言
本标准按照GB/T 1.1—一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC 96）提出并归口。 本标准起草单位：河北华北石油荣盛机械制造有限公司、石油工业井控装置质量监督检验中心
中石油江汉机械研究所有限公司、中石化西南石油工程有限公司、舟山市正源标准件有限公司。
本标准主要起草人：王全敬、王薇、孟庆荣、曾钟、李学清、刘辉、王虎、陈科余。
ⅢI SY/T 7606--2020
石油天然气钻采设备碳钢和合金钢螺栓连接
1范围
本标准规定了石油天然气钻采设备用碳钢和合金钢螺栓连接的鉴定、生产、记录、标识、贮存和运输的要求。
本标准规定了三个螺栓连接规范级别（以下简称BSL）的要求，分别定义了三个级别BSL的技术、质量和鉴定要求，三个级别为 BSL-1、BSL-2 和BSL-3。BSLs 的数字越大，技术、质量和鉴定的要求越高。BSL的适用范围见附录 A。
本标准适用于以下形式、工艺过程和尺寸的螺栓连接完工产品： a）机加工螺柱。 b）机加工螺栓、螺钉和螺母。 c）冷成型螺栓、螺钉和螺母（切削或冷成型螺纹），仅适用于BSL-1。 d）热成型螺栓和螺钉，公称直径<38.1mm（1.5in）。 e）热成型螺栓和螺钉，公称直径≥38.1mm（1.5in）。 f）滚压螺纹螺柱、螺栓和螺钉，直径<38.1mm（1.5in）。 g）滚压螺纹螺柱、螺栓和螺钉，直径≥38.1mm（1.5in）。 h）热成型螺母，公称直径<38.1mm（1.5in）。 i）热成型螺母，公称直径≥38.1mm（1.5in）。 注：买方也可指定其他几何形状的螺栓连接，并按照本标准制造。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 226钢的低倍组织及缺陷酸蚀检验法 GB/T230（所有部分）金属材料洛氏硬度试验 GB/T 231（所有部分）金属材料布氏硬度试验 GB/T1979—2001结构钢低倍组织缺陷评级图 GB/T2828.1—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽
样计划 (ISO 2859-1：1999，IDT)
GB/T 4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 6394　金属平均晶粒度测定方法 GB/T 9452 2热处理炉有效加热区测定方法 GB/T 10561—2005钢中非金属夹杂物含量的测定标准评级图显微检验法（ISO 4967：1998，IDT) GB/T 18449.1 金属材料努氏硬度试验　第1部分：试验方法（GB/T 18449.1-2009，ISO 4545-1：
2005,MOD)
GB/T 19001 质量管理体系要求（GB/T 19001-2016，ISO 9001：2015，IDT)
1 SY/T 7606-2020
GB/T22513-2013石油天然气工业钻井和采油设备井口装置和采油树（ISO10423： 2009，M0D)
GB/T 34474.12017　钢中带状组织的评定　第1部分：标准评级图法 ISO 17020合格评定执行检验的各类机构的操作要求（Conformity assessment一Requirements
for the operation of various types of bodies performing inspection)
ISO 17025用于试验和校准的实验室资质一般要求（General requirements for the competence of testing and calibration laboratories )
ASTMA29/A29M热锻件碳钢和合金钢棒材一般要求标准规范（Standard specification forgeneral requirements for steel bars, carbon and alloy, hot-wrought)
ASTMA193/A193M高温或高压及其他特殊目的用合金钢和不锈钢栓接材料的标准规范 (Standard specification for alloy-steel and stainless steel bolting material for high temperature or high pressure service and other special purpose applications )
ASTMA194/A194M：2018高温高压条件下或两者兼有条件下服役的碳钢和合金钢螺母标准规范 (Standard specification for carbon steel, alloy steel, and stainless steel nuts for bolts for high pressure or high temperature service or both )
ASTM A320/A320M低温用合金钢和不锈钢栓接的标准规范（Standard specification for alloy- steel and stainless steel bolting material for low-temperature service )
ASTM A540/A540M特殊用途的合金钢栓接标准规范（Standard specification for alloy-steel bolting for special applications)
ASTM A751钢产品化学分析的标准试验方法、做法和术语（Standard test methods，practices, and terminology for chemical analysis of steel products)
ASTM A941有关钢、不锈钢、相关合金和铁合金的标准术语（Standard terminology relating to steel, stainless steel, related alloys and ferroalloys )
ASTMA962/A962M：2018准备用于从低温到高温的任意温度钢紧固件或紧固件材料或两者均有的一般要求的标准规范（Standard specification for common requirements for steel fasteners or fastener material , or both, intended for use at any temperature from cryogenic to the creep range)
ASTMB850：1998（2015）用于减少氢脆风险的钢的后处理标准指南（Standard guide for post- coating treatment of steel for reducing the risk of hydrogen embrittlement)
ASTM F519用于镀层／涂层工艺和服役环境的机械氢脆评价的标准试验方法（Standard test method for mechanical hydrogen embrittlement evaluation of plating/coating processes and service environments )
ASTM F606确定螺纹紧固件、垫片、直接拉力显示器和铆钉的内外机械性能的标准试验方法 (Standard test methods for determining the mechanical properties of externally and internally threaded fasteners, washers, direct tension indicators, and rivets)
ASTM F1470：2018用于确定力学性能和性能检查的紧固件、试样的标准做法（Standard practice for fastener sampling for specified mechanical properties and performance inspection )
SAE AMS 2750高温测定法（Pyrometry） SAE AMS H6875钢材原材料的热处理 (Heat treatment of steel raw material)
3术语、定义及缩略语 3.1术语和定义
下列术语和定义适用于本文件。
2 SY/T 7606—2020
3.1.1
螺栓连接bolting 全螺纹螺柱、栽丝螺柱、双头螺柱、带头螺栓、带帽螺钉、螺钉和螺母。
3.1.2
螺栓连接制造商bolting manufacturer 通过使用适当的制造设备和工艺，使螺栓连接产品成型，将原材料转变为成品的组织。 注：以下简称制造商。
3.1.3
治炼炉heat 由同一炉最终熔炼出的材料，或对于重熔合金，可解释为从同一根重熔锭块生成的原材料。
3.1.4
热处理批heat lot a）周期炉：同一冶炼炉和相同直径的螺栓连接或原材料，单独一次进行奥氏体化、淬火、回火
和去应力的热处理。 b）连续炉：同一冶炼炉和相同直径的螺栓连接或原材料在连续装料中不间断地进行热处理（见
5.7)。
3.1.5
制造过程规范 manufacturing process specification 规定完整的加工顺序和方法的一份书面规范。 注1：制造过程规范，通常由制造商专有，且不用于一般出版物，但可供客户或授权第三方审查。 注2：制造过程规范，通常也叫工艺规范。
3.1.6
生产批 production lot 从同一热处理批加工成型的单一公称直径和等级的螺栓连接。
3.1.7
原材料raw material 用于制造螺栓连接的棒材、卷材或线材。
3.1.8
原材料供应商 raw material supplier 用于生产合格螺栓连接的原材料制造商（钢厂或锻造厂）。经销商不应被认定为原材料供应商。
3.1.9
技术负责人technical authority 一个胜任的和技术认可的人员，具有进行认证所需的质量、制造过程等方面的专业知识、技能和
经验。 3.2缩略语
下列缩略语适用于本文件。 BSL螺栓连接规范级别（bolting specification level) MPS制造过程规范（manufacturing process specification) NDE无损检测（nondestructive examination)
3 SY/T 7606--2020
4螺栓连接鉴定 4.1总则 4.1.1本标准规定了三种 BSLs 和九种螺栓连接类型的要求。制造商可对第 1 章中列出的一或多个螺栓连接类型和一个或多个BSLs 进行鉴定，每个单一螺栓连接类型应被鉴定，较高 BSL的鉴定覆盖较低的BSL鉴定。以下章节规定了不同类型和级别的螺栓连接应达到的要求。 4.1.2应从合格供应商（见5.1）处采购螺栓和螺母的原材料，用于鉴定，并按照适用的MPS制造，螺栓连接原材料等级见4.3.1。 4.2鉴定试验
4.2.1制造商应对鉴定用螺栓连接进行试验和评估，完成第1章中列出的螺栓连接类型和BSL的鉴定。鉴定用螺栓连接应满足表1的要求。
表1 螺栓连接试验要求
材料 锻造/热处理 化学成分 力学性能 金相和低倍 硬度 表面无损 体积无损
BSL
检测
检测
5.9.2.2 5.10.1 5.9.2.3 5.10.2.1 5.10.2.2 5.9.2.4 5.10.3.1 5.10.3.2
5.7.1 5.7.2 5.7.2
BSL-1 5.5.1 BSL-2 5.5.2 BSL-3 5.5.3
5.4.5 5.4.6 5.4.7
5.6 5.6 5.6
5.8.2 5.8.3 5.8.4
4.2.2所有要求的试验，包括由原材料供应商认证的试验，应由通过了ISO 17025或者等效标准认可的实验室执行。 4.2.2.1对超声波、磁粉和液体渗透无损检测分包的检验机构，其认可标准为ISO17020或者等效的标准。 4.2.2.2对超声波、磁粉和液体渗透检测无损检测外包服务的检验机构，质量管理体系认证宜符合 5.2.2.1a）的要求。 4.2.3鉴定用零件可单独制造或从生产批中随机抽样。零件数量应满足全部试验要求。 4.2.4制造商的质量管理体系应满足GB/T19001或等效标准的要求。 4.2.5 制造商应保存MPS（见5.4）和鉴定记录（见4.5），并随时获取。鉴定记录应包括鉴定的产品、工艺、尺寸、表1要求的试验和检测结果。 4.3材料和尺寸 4.3.1本标准涵盖的材料如下：
-ASTM A193/A193M 中等级B7和 B7M。 -ASTM A194/A194M :2018 中等级 2H、7、2HM 和 7M。 -ASTM A320/A320M 中等级 L7、L7M 和 L43。
