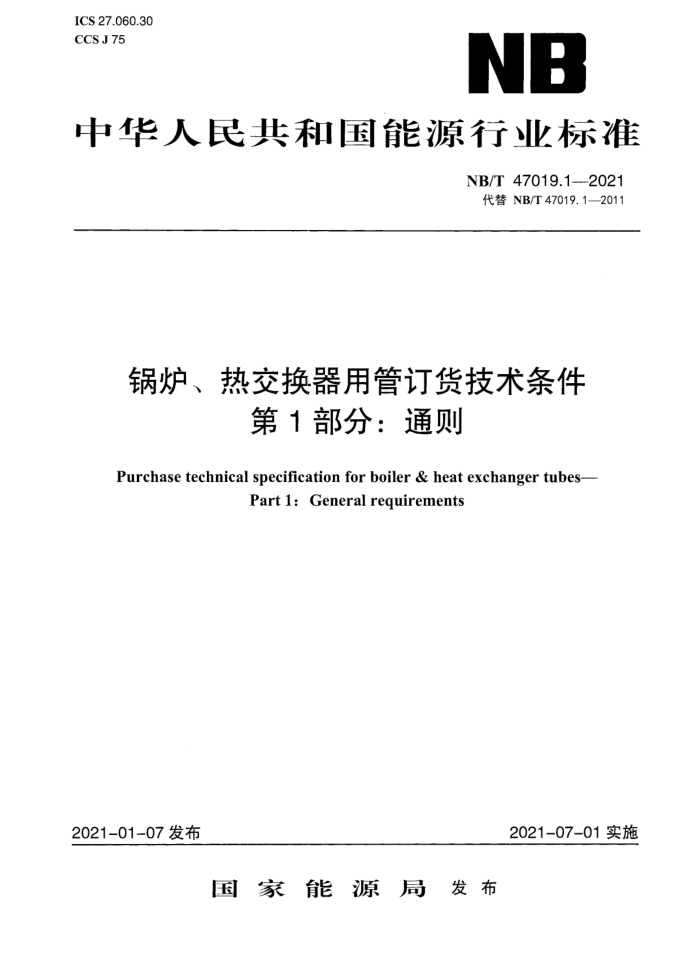

ICS 27.060.30 CCS J75
NB
中华人民共和国能源行业标准
NB/T47019.1-2021
代替NB/T47019.1—2011
锅炉、热交换器用管订货技术条件
第1部分：通则
Purchase technical specification for boiler & heat exchanger tubes-
Part1:Generalrequirements
2021-07-01实施
2021-01-07发布
国家能源局发布 NB/T47019.1—2021
目 次
前言 1 范围 2规范性引用文件 3术语和定义 4分类和标记·. 一般要求·
4
5 5
6
6
5
7
6尺寸、外形、重量及允许偏差 7技术要求· 8检验和试验规则 9运输包装、标记和质量证明书附录A（规范性） 超长直管、盘管附加要求附录B（规范性） U形换热管附加要求附录C（资料性） 光亮化处理的非合金钢管和低、中合金钢管运输包装附加要求
8 12 16 17 18 19 23
3 NB/T47019.1—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
NB/T47019一2021涵盖了锅炉、热交换器等承压设备中常用的钢管和有色金属管的订货技术条件，主要分为以下9个部分：
第1部分：通则； -第2部分：规定室温性能的非合金钢和合金钢；一第3部分：规定高温性能的非合金钢和合金钢；
-第4部分：低温用低合金钢；第5部分：不锈钢；第6部分：奥氏体-铁素体型双相不锈钢；
第7部分：铜和铜合金；第8部分：钛和钛合金；
第9部分：镍和镍合金。 本文件为NB/T47019一2021《锅炉、热交换器用管订货技术条件》的第1部分。 本文件代替NB/T47019.1一2011《锅炉、热交换器用管订货技术条件第1部分：通则》，
与NB/T47019.1一2011相比，主要技术变化如下：
—增加了TI（特级）换热管，并规定了该级别换热管的外径偏差、表面粗糙度Ra等级要求；一增加镍及镍合金管相关内容；
规定了制作商、供应商和需方的权力、责任和义务；修订了换热管Ⅱ级（普通级）、I级（高级）的尺寸公差等要求；增加了规范性附录A，超长直管（30m～50m）和盘管（300m以内）成品的尺寸偏差、 取样、检验及运输包装等附加要求；增加了规范性附录B，U形换热管附加要求：
增加了资料性附录C，光亮化处理的非合金钢管和低、中合金钢管运输包装附加要求。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：上海蓝滨石化设备有限责任公司、中国特种设备检测研究院、中国石化工程
建设有限公司、中石化广州工程有限公司、上海发电设备成套设计研究院有限责任公司、浙江中达新材料股份有限公司、浙江久立特材科技股份有限公司、无锡腾跃特种钢管有限公司、江苏冠邦钢管有限公司、江苏常宝钢管股份有限公司、中国昆仑工程有限公司、宝钛集团有限公司。
本文件主要起草人：张延丰、张迎恺、周文学、张国信、张瑞、陈志伟、刘树华、万网胜、 徐姚松、邵羽、高屹峰、马忠贤、王志标、孙登峰、陈战杨。
本文件及其所代替文件的历次版本发布情况为： —2011年首次发布为NB/T47019.1—2011； —本次为第一次修订。
X NB/T47019.1—2021
锅炉、热交换器用管订货技术条件
第1部分：通则
1范围 1.1本文件规定了锅炉、热交换器传热用管的一般要求，尺寸、外形、重量及允许偏差，技术要求，检验和试验规则，运输包装、标记和质量证明书等订货技术要求，并规定了相关各方的职责、权利和义务 1.2本文件适用于锅炉、热交换器等承压设备用的非合金钢、合金钢、不锈钢、低温用低合金钢管子，以及钛及钛合金、铜及铜合金、镍及镍合金管子的订货。 1.3本文件换热管外径适用范围为Φ10mm～Φ127mm，超出该尺寸范围时可参照本文件并按合同要求订货。 2规范性引用文件
?
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分） 压力容器 GB/T151 热交换器 GB/T 242 金属管扩口试验方法 GB/T 244 金属材料管弯曲试验方法 GB/T 245 金属材料 管卷边试验方法 GB/T 246 金属材料管压扁试验方法 GB/T2102—2006 钢管的验收、包装、标志和质量证明书 GB/T8888一2014重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢
材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T16507（所有部分）水管锅炉 GB/T16508（所有部分）锅壳锅炉 GB/T17395 5无缝钢管尺寸、外形、重量及允许偏差 JB/T4745钛制焊接容器 JB/T4755 铜制压力容器 JB/T4756镍及镍合金制压力容器 NB/T47013.2承压设备无损检测第2部分：射线检测 NB/T47013.5一2015承压设备无损检测第5部分：渗透检测 NB/T47019.3锅炉、热交换器用管订货技术条件第3部分：规定高温性能的非合金钢和合
金钢
NB/T47019.7 锅炉、热交换器用管订货技术条件第7部分：铜和铜合金 NB/T47019.8锅炉、热交换器用管订货技术条件第8部分：钛和钛合金
n NB/T 47019.1—2021 3术语和定义
下列术语和定义适用于本文件。
3. 1
供方（卖方）supplier（seller）提供符合本文件产品和服务的组织，包括制作商和供应商。
3. 2
管子制作商tubemill 制作符合本文件产品，并提供给需方（买方）产品和服务的工厂组织。
3. 3
需方（买方）purchaser（buyer）购买符合本文件产品和服务，并将其用于锅炉、热交换器零部件制造的工厂组织。
3.4
管子tube 锅炉管和换热管的统称。
3. 5
锅炉管boilertube 用于余热锅炉和非直接受火锅炉换热用管子。
3. 6
换热管heatexchangertube 热交换器传热用无缝管或焊接管。
3. 7
焊接管weldedtube 直缝焊接和直缝焊接加轧制管的统称。
4分类和标记 4.1管子的制作方式分为以下几类：
a）热轧（挤压）无缝管； b）锻造镗孔无缝管； c）冷拔（轧）无缝管； d）焊接管：长度不限，材料仅限奥氏体不锈钢管、钛及钛合金管。
4.2管子材料分为以下几大类：
a）非合金钢（碳素结构钢); b）低合金钢（合金元素总含量小于5%的钢）、中合金钢（合金元素总含量在5%～10%的钢）； c）高合金钢、铁素体不锈钢、奥氏体不锈钢、奥氏体-铁素体型双相钢不锈钢； d）铜及铜合金； e) 钛及钛合金； f) 镍及镍合金。
6 NB/T47019.1—2021
4.3管子交货方式有以下几种：
a）无缝直管，包括常规直管和超长直管； b）盘管，当以盘管供货时，盘圆圈径一般为1400mm~1800mm，轴盘缠绕后交货； c）U形管，按订单规定的系列r值，弯曲后交货或弯曲后对弯管段进行热处理后交货。
4.4管子长度规格有以下几种：
a）常规直管（无缝）：长度小于或等于30m，不限材料； b）超长直管（无缝）：长度为30m～50m，仅限于奥氏体不锈钢管、铜及铜合金管； c） 盘管：无缝管长度为50m～100m，仅限奥氏体不锈钢管、铜及铜合金管； d) 焊接管：长度不限，材料仅限奥氏体不锈钢管、钛及钛合金管。
4.5管子标记应包括下述内容：
a）本文件编号； b）材料牌号； c） 制作方式； d） 规格（包括公称外径、公称壁厚和长度）以及根数； e）管子级别，锅炉管级别分为Ⅱ级（普通级）和I级（高级），换热管级别分为Ⅱ级（普通
级）、I级（高级）和TI级（特级）。
5一般要求
5.1依据本文件生产的相应产品，除应满足本文件的规定外，还应符合GB/T150、GB/T151、 GB/T16507、GB/T16508、JB/T4745、JB/T4755、JB/T4756等对相关产品使用范围的规定和要求。 5.2供方应保证所提供的管子质量与本文件要求相一致，并按标准或合同约定进行检验。 5.3供应商应经制作商授权提供管子的销售和服务。 5.4产品标记至少应包含4.5所规定的内容。 5.5需方应向制作商或供应商提供以下订货资料。如果需方有超出本条款的要求，应在合同中特别规定。
a）本文件编号； b）产品名称； c） 材料牌号； d） 制作方式； e） 交货状态（热处理等）； f) 规格（公称外径、公称壁厚和长度）及管子级别； g） 重量或只数以及交货方式； h） 试验要求； i） 用户指定的管端切口加工要求： j）用户指定的其他特殊要求
5.6制作热交换器用TI级换热管的制作商应有相关经备案的企业标准作为参照。 5.7超长直管和盘管的长度允许偏差、取样和运输包装应符合附录A的规定。 5.8热交换器用I级换热管宜经光亮热处理后交货；热交换器用TI级换热管应经保护气氛光亮热处理后交货。
7 NB/T 47019.1—2021 5.9 用作换热管的超长直管应采用无缝整管制作，不应拼接。 5.10 铜及铜合金、钛及钛合金、镍及镍合金换热管应避免铁离子污染。 5.11 钢管有高温强度及持久螨变强度要求时，应按NB/T47019.3的规定选用。 6尺寸、外形、重量及允许偏差 6.1外径允许偏差 6.1.1 按公称外径D交货时，锅炉管外径允许偏差应符合表1的规定。合同未约定时，管子外径的允许偏差按Ⅱ级（普通级）的规定供货。
表1 锅炉管外径允许偏差尺寸
单位为毫米
外径允许偏差
锅炉管制作方法
公称外径D D≤54
壁厚S
ⅡI级 ±0.40 ±0.75%D ±1%D ±1%D ±0.15 ±0.20 ±0.25 ±0.30 ±0.5%D
I级 ±0.30 ±0.5%D ±0.75%D ±0.75%D ±0.10 ±0.15 ±0.20 ±0.25
S≤35 S>35
热轧（挤压）无缝
54 D>325
D≤25
2560 219≤D≤273
冷拔（轧）无缝
0.8~+1.6 0.8~+2.4 0.8~+3.2 0.8~+4.0 -0.8~+4.8
273 锻造镗孔无缝
457.2 D > 863.6
6.1.2铜及铜合金、钛及钛合金换热管的外径允许偏差按NB/T47019.7和NB/T47019.8的规定。 6.1.3按公称外径D交货时，换热钢管外径允许偏差应符合表2的规定。合同未约定换热管级别时，换热管外径的允许偏差按Ⅱ级（普通级）的规定供货。
8 NB/T 47019.1—2021
表2换热管外径允许偏差
单位为毫米
外径允许偏差
换热管制作方式
外径D
Ⅱ级 ±0.10 ±0.15 ±0.20 ±0.25 ±0.30 ±0.5%D
I级 ±0.08 ±0.13 ±0.15 ±0.20 ±0.25
TI级 ±0.05 ±0.10 ±0.15 ±0.20 ±0.20
D≤25 25 无缝、焊接
±0.5%D
6.2内径允许偏差 6.2.1按公称内径d交货时，其内径允许偏差为±1%d。 6.2.2锻造镗孔管，其内径上偏差为0，下偏差为-1.6mm。 6.3壁厚允许偏差 6.3.1锅炉管壁厚S允许偏差应符合表3的规定。锅炉管一般按公称壁厚交货，如果需方有要求，也可按最小壁厚交货。当合同未约定时，锅炉管壁厚的允许偏差应满足Ⅱ级的规定。
表3锅炉管壁厚允许偏差
单位为毫米
壁厚允许偏差
尺寸
锅炉管制作方式
按公称平均壁厚供货
按最小壁厚供货
I级 +0.70 0 +20%S +15%S 0 +20%S 0 +0.40
壁厚S S≤4.0 4.0 外径D
I级 ±0.35 ±10%S ±7.5%S ±10%S ±0.2 ±7.5%S
Ⅱ级 +0.90 0 +22%S 0 +20%S 0 +22%S 0 +0.60
ⅡI级 ±0.45 +12.5%S -10%S ±10%S +12.5%S 10%S ±0.3 ±10%S
热轧（挤压）无缝
0
D<219 D≥219
S >20
S≤3.0 S>3.0
0 +20%S 0
0 +15%S 0
冷拔（轧）无缝
+3.2
锻造镗孔无缝
0
6.3.2铜及铜合金、钛及钛合金换热管的壁厚允许偏差按NB/T47019.7和NB/T47019.8的规定。 6.3.3换热钢管壁厚S的允许偏差应符合表4的规定。换热管一般按最小壁厚交货，如果需方有要求，也可按公称平均壁厚交货。当合同未约定时，换热管壁厚的允许偏差应满足Ⅱ级的规定。
9
