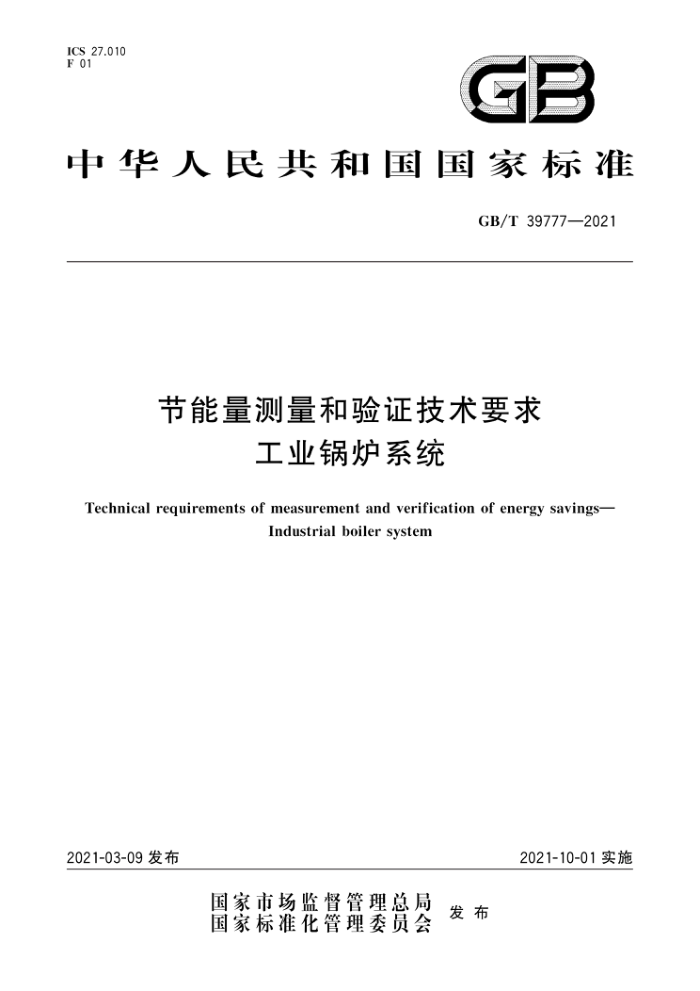

ICS ,27.010 F 01
GB
中华人民共和国国家标准
GB/T39777—2021
节能量测量和验证技术要求
工业锅炉系统
Technical requirements of measurement and verification of energy savings-
Industrialboilersystem
2021-10-01实施
2021-03-09发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 39777—2021
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国能源基础与管理标准化技术委员会（SAC/TC20)提出并归口。 本标准起草单位：中国标准化研究院、华中科技大学、湖北特种设备检验检测研究院、上海工业锅炉
研究所有限公司、山东省标准化研究院、山东省特种设备检验研究院有限公司、中国计量科学研究院、武汉安和节能新技术有限公司、武汉江城锅炉制造有限公司、北京志诚宏业智能控制技术有限公司、方圆标志认证集团有限公司、广州能源检测研究院、中关村现代节能服务产业联盟、佛山绿色发展创新研究院。
本标准主要起草人：靳世平、李鹏程、龙妍、金宇晖、陈海红、李燕、周扶林、谭凯、熊绍东、李以善、 蒋芸、王玉军、王善武、裴青龙、文午琪、陈友村、张伟、孙志辉、钟灿鸣、李清举、张已男、鲍威
- GB/T39777—2021
节能量测量和验证技术要求
工业锅炉系统
1范围
本标准规定了工业锅炉系统节能改造项目节能量测量和验证的边界划分和能耗统计范围、基本要求、测量和验证方法。
本标准适用于工业锅炉系统节能改造项目节能量的测量和验证。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 10180 工业锅炉热工性能试验规程 GB 17167 用能单位能源计量器具配备和管理通则 GB/T 28750 节能量测量和验证技术通则 GB/T30256 节能量测量和验证技术要求 泵类液体输送系统 GB/T 30257 节能量测量和验证技术要求 通风机系统
：术语和定义
3
GB/T28750界定的以及下列术语和定义适用于本文件。
3.1
工业锅炉系统 industrial boiler system 工业锅炉本体和辅助设备组成的蒸汽或热水生产系统，注：工业锅炉辅助设备主要包括燃料供应系统和燃烧设备、除灰渣系统、送风排烟系统、汽水系统、监测控制系统、
余热回收和环保设备等。
4项目边界划分和能耗统计范围
4.1 项目边界划分
工业锅炉系统节能量测量和验证的项目边界可以按单台工业锅炉系统划分，也可以按包含多台工业锅炉的系统划分，示意图见图1和图2。
1 GB/T39777—2021
项目系统边界
辅助系统
锅炉本体
燃料供应系统和燃烧设备除灰渣设备送风排烟系统
汽水系统监测控制系统余热回收和环保设备等
图1工业锅炉系统边界示意图
项目系统边界
锅炉1系统锅炉i系统
多锅炉共用系统
图2 2多台工业锅炉的系统边界示意图
4.2能耗统计范围
图1和图2中项目边界内锅炉本体和辅助设备的能源消耗应计人基期能耗和统计报告期能耗。
5基本要求
5.1合规性
节能改造后工业锅炉系统的技术指标应符合相关法律法规、强制性技术标准的要求，并得到各相关方的认可。 5.2 基期和统计报告期
基期和统计报告期的设定应满足GB/T28750的规定。 5.3测量和验证方法的选取 5.3.1工业锅炉系统节能改造项目节能量测量和验证方法可选用GB/T28750中的“基期能耗-影响因素”模型法或直接比较法。对于可获得完整基期数据和统计报告期数据的项目，应采用“基期能耗-影响因素”模型法获得较为准确的节能量结果。对于无法获得完整基期能耗数据的项目，如果节能措施可关停且对系统正常运行无影响，可采用直接比较法获得节能量结果。 5.3.2只针对泵类液体输送系统、通风机系统等单独实施的节能改造项目，可分别按照GB/T30256、 GB/T30257规定的方法进行节能量测量和验证。 5.4测量和验证方案
工业锅炉系统进行节能量测量和验证时，应在节能措施实施前制定书面的测量和验证方案，其内容
应符合GB/T28750的要求。如采用“基期能耗-影响因素”模型法，应在测量和验证方案中记录相关数学模型的拟合优度以及建立模型所采用的基础数据。
2 GB/T39777—2021
6测量和验证方法
6.1“基期能耗-影响因素”模型法 6.1.1选取能耗主要影响因素
建立工业锅炉系统“基期能耗-影响因素”回归模型时主要考虑以下能耗影响因素： a） 工业锅炉系统进出口工质的压力、温度和流量： b) 工业锅炉系统基期有效运行时间； c) 燃料品种和质量，如燃煤为低位发热值、颗粒度、灰分和水分，燃油和燃气为低位发热值： d) 过量空气系数； e) 环境温度。
6.1.2 建立“基期能耗-影响因素”回归模型
6.1.2.1 基于工业锅炉系统基期能耗和影响因素的基期数据，建立如式（1)的工业锅炉系统“基期能耗影响因素”函数，函数中的基期能耗影响因素均应为独立变量。
eb.i=f (ri.1,i.2,..,i.j)
.....(1 )
式中： eb.i 基期逐时段工业锅炉系统能耗，单位为吨标准煤（tce），i=1，2，，m，其中，m为基期的
时段数；
&i.j 基期逐时段影响因素变量值，i三1，2，，n，其中，n为影响因素变量的个数， 6.1.2.2应对回归模型进行假设检验，模型验证结果应满足统计学的一般验证条件， 6.1.2.3建立基期回归模型的数据组对应的时间段最小单位应为日或月。当时间段最小单位为日时，数据组应不少于30个；当时间段最小单位为月时，数据组应不少于12个。 6.1.3校准能耗的计算
将统计报告期的测量数据代入建立的回归模型对校准能耗进行计算，见式（2）。
E.= [Zf(i..,',)]+A.
..( 2 )
式中： E. a'ij
工业锅炉系统校准能耗，单位为吨标准煤（tce）；统计报告期逐时段影响因素变量值，i=1，2，，g，其中，g为统计报告期的时段数， j=1,2，，"，n，其中，n为影响因素变量的个数；校准能耗调整值。
Am 6.1.4校准能耗调整值
校准能耗调整值Am的确定应符合GB/T28750的要求，并应得到各相关方的确认。 注：Am通常为0。
6.1.5统计报告期能耗的计算
将统计报告期的逐时段能耗数据代人式（3)计算统计报告期能耗。
Ze.
E,=
·(3)
i1
3 GB/T39777—2021
式中： E，——工业锅炉系统统计报告期能耗，单位为吨标准煤（tce)； eri 统计报告期逐时段工业锅炉系统能耗，单位为吨标准煤（tce），i=1，2，*，g，其中，g为
统计报告期的时段数。
6.1.6节能量的计算
按照式（4)计算节能量。基于“基期能耗-影响因素”模型法的节能量测量和验证示例参见附录A。
E.=E.-E,
...( 4 )
式中： E。—节能量，单位为吨标准煤（tce)； E，统计报告期能耗，单位为吨标准煤（tce）； E。———校准能耗，单位为吨标准煤（tce）。
6.1.7数据的收集和测量
数据的收集和测量应满足下列要求： a）基期和统计报告期的能耗数据和影响因素数据应采用可采信的能源统计数据、运行记录及财
务数据，或者符合标准规范要求的计量仪表的读数，或者使用在检定有效期内的检测仪器测量得到的数据，收集得到的数据应进行有效性验证。
b) 工业锅炉的能源计量器具配备和管理应符合GB17167的有关规定。 c) 工业锅炉测量验证用计量、监测、控制仪表的配置应符合GB/T10180的有关规定
测试数据、在线监测数据、运行记录数据等数据应完整、真实。应校核工业锅炉及其用能系统
d)
设备台账、统计报表、原始记录等纸质材料新旧程度、笔迹、责任人签名、查阅生产台账和购销发票以及其他细节。在线监测数据的校核可通过现场读取数据、查阅监测仪器检定报告和使用说明书、现场检查仪器运行情况、分析监测仪器精度和合格性等方式进行。
e）工业锅炉效率测试应按GB/T10180有关规定进行。 6.2直接比较法 6.2.1直接比较法的实施
在项目统计报告期内选取两个或多个典型工况作为测试工况，其中，在各个典型工况下，设定固定的工业锅炉系统运行时长。先关闭节能措施，并以此状态下的工业锅炉系统能耗作为设定运行时长内改造前的工业锅炉系统能耗；然后开启节能措施，并以此状态下的工业锅炉系统能耗作为设定运行时长内改造后的工业锅炉系统能耗。通过比较同时长节能措施开启和关闭时的工业锅炉系统能耗变化获得节能量。直接比较法所设定的工业锅炉系统运行时长应大于或等于24h。 6.2.2能耗主要影响因素（变量值）的选取
应按照6.1.1列出所有影响工业锅炉系统节能改造项目能耗变化的因素，根据各影响因素对系统能耗影响的大小和方式，在各相关方共同认可的基础上，确定作为各典型工况对应的能耗主要影响因素（变量）值。 6.2.3节能量的计算
直接比较法节能量计算公式如式（5)式（7）：
E,=E'-X(1-T,T)
/s
..(5)
