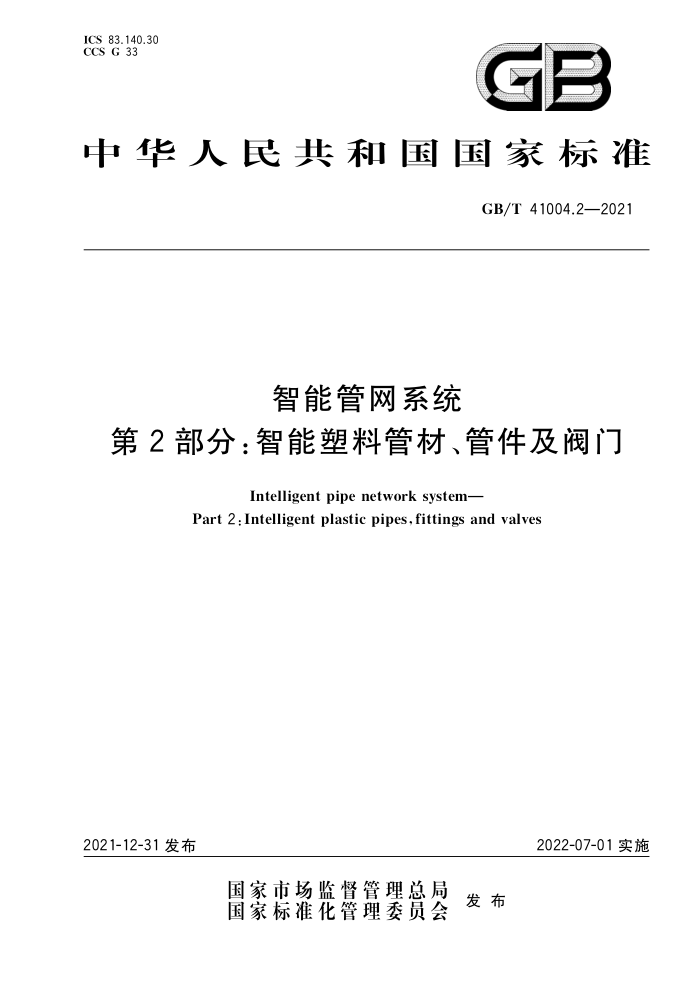

ICS 83.140.30 CCS G 33
GB
中华人民共和国国家标准
GB/T41004.2—2021
智能管网系统
第2部分：智能塑料管材、管件及阀门
Intelligent pipe network system-
Part 2 : Intelligent plastic pipes , fittings and valves
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41004.2—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41004《智能管网系统》的第2部分。GB/T41004已经发布了以下部分
第1部分：总则；一第2部分：智能塑料管材、管件及阀门。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国轻工业联合会提出。 本文件由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本文件起草单位：广东联塑科技实业有限公司、上海邦芯物联网科技有限公司、中国建筑科学研究
院有限公司、永高股份有限公司、中国科学院微电子研究所、四川森普管材股份有限公司、宁夏青龙塑料管材有限公司、山东东宏管业股份有限公司、武汉金牛经济发展有限公司、福建纳川管材科技股份有限公司、浙江枫叶管业科技股份有限公司、西安塑龙熔接设备有限公司、北京工商大学
本文件主要起草人：李统一、朱建华、黄家文、黄剑、王玮冰、尹伟华、马金、倪奉尧、刘峰、魏作友、
杨科杰、赵锋、徐海云、项爱民、王亭亭。
1 GB/T 41004.2—2021
引言
智能管网系统是利用先进的计算机技术、网络通信技术、人工智能技术等，实现对管网系统的远程
监测和控制，实时获取管网系统压力、流量、流速、管道噪声等信息，为管网的运行管理及维护提供及时、 准确、高效的数字化信息。目前，在我国的给水、排水、燃气、热力管网等中已有智能管网系统的实际应用。GB/T41004《智能管网系统》旨在确立普遍适用于智能管网系统生产、设计、敷设及应用过程的规范，拟由三个部分构成
第1部分：总则。目的在于确立适用于设计、敷设和应用的智能管网系统涉及的基础信息、基本要求及信息安全的相关规则第2部分：智能塑料管材、管件及阀门。目的在于规范智能塑料管材、管件及阀门的产品要求、试验方法、检验规则等相关要求第3部分：智能金属管材、管件及阀门。目的在于规范智能金属管材、管件及阀门的产品要求、试验方法、检验规则等相关要求
II GB/T41004.2—2021
智能管网系统
第2部分：智能塑料管材、管件及阀门
1范围
本文件规定了智能管网设备层中的智能塑料管材、管件及阀门的术语和定义、分类、一般规定、要
求、试验方法、检验规则、标志、包装、运输及贮存
本文件适用于给水、排水、燃气、热力等智能管网系统。
规范性引用文件
-
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2918 塑料试样状态调节和试验的标准环境 GB/T5836（所有部分） 建筑排水用硬聚氯乙烯(PVC-U) GB/T10002（所有部分） 给水用硬聚氯乙烯（PVC-U) GB/T13663（所有部分） 给水用聚乙烯(PE)管道系统 GB/T15558（所有部分） 燃气用埋地聚乙烯（PE)管道系统 GB/T18742（所有部分） 冷热水用聚丙烯管道系统 GB/T18993（所有部分） 冷热水用氯化聚氯乙烯(PVC-C)管道系统 GB/T19472（所有部分） 埋地用聚乙烯(PE)结构壁管道系统 GB/T19473（所有部分） 冷热水用聚丁烯（PB)管道系统 GB/T 28270 ）智能型阀门电动装置 GB/T28799（所有部分） 冷热水用耐热聚乙烯（PE-RT）管道系统 GB/T35451（所有部分）埋地排水排污用聚丙烯（PP)结构壁管道系统 GB/T41004.1—2021 智能管网系统第1部分：总则
3 术语和定义
下列术语和定义适用于本文件。
3.1
智能塑料管材intelligentplasticpipes 以塑料管材为基体，组合传感设备等，能收集、传递、道溯等数据信息，传输至系统平台的管材。
3.2
智能塑料管件 intelligent plastic fittings 以塑料管件为基体，组合传感设备等，能收集、传递、追溯等数据信息，收集实时参数并传输至系统
平台的管件。
SAG
1 GB/T 41004.2—2021
3.3
智能阀门intelligentvalves 以塑料管道用阀门为基体，组合控制器、定位器或传感设备等元件，通过数字通信技术双向传递信
息，能够执行传来的控制指令的阀门。
4分类
按组合方式分为机械连接式和内嵌式智能塑料管材、管件及阀门。
5 一般规定
5.1智能塑料管材、管件及阀门应符合GB/T41004.1一2021中第6章和第7章的规定。 5.2组合的传感设备等应符合对应文件和/或规范的规定，传感设备等的组合不应对管材、管件和阀门的性能和使用寿命产生不利影响。制造商应在相关技术文件中给出具体的文件。 5.3智能阀门的电动装置宜符合GB/T28270的规定，电动装置的安装不应对阀门的使用寿命和性能产生不利影响。 5.4 4智能塑料管材、管件及阀门的制造商宜提供其产品的相关信息，见附录A。
6要求
6.1智能塑料管材、管件及阀门的基体应符合表1中对应文件的规定。可根据实际需要，对组合传感设备的部位进行适应性设计，但不应影响基体的整体性要求。
表1垫 塑料管材、管件及阀门基体的对应文件管道部件
应用领域
材料类型硬聚氯乙烯(PVC-U) 氯化聚氯乙烯（PVC-C）
对应文件” GB/T10002（所有部分） GB/T18993（所有部分） GB/T13663（所有部分） GB/T28799（所有部分） GB/T18742（所有部分） GB/T19473（所有部分） GB/T5836（所有部分） GB/T19472（所有部分） GB/T35451（所有部分）应符合对应文件的规定 GB/T15558（所有部分）
聚乙烯（PE）耐热聚乙烯（PE-RT）
给水
管材、管件及阀门
聚丙烯(PP) 聚丁烯(PB)
硬聚氯乙烯(PVC-U)
聚乙烯(PE) 聚丙烯(PP)
管材、管件
排水
硬聚氯乙烯（PVC-U）/聚乙烯
检查井管材、管件及阀门
（PE)/聚丙烯（PP)
燃气
聚乙烯（PE)
2 GB/T41004.2—2021
表1塑料管材、管件及阀门基体的对应文件（续）
管道部件
材料类型耐热聚乙烯(PE-RT)
对应文件 GB/T28799所有部分） GB/T19473（所有部分）
应用领域
热力其他管材、管件和阀门的基体应符合对应文件的规定。 符合对应文件的规定，如建筑排水用硬聚氯乙烯（PVC-U）管材应符合GB/T5836.1的规定，建筑排水用硬聚氯乙烯（PVC-U)管件应符合GB/T5836.2的规定。
管材、管件
聚丁烯(PB)
6.2 智能塑料管材、管件及阀门除应符合表1中对应文件的规定外，还应符合表2的环境稳定性要求。
表2环境稳定性要求
序号 1 2 3
项目耐高温 可显示/可传输组合传感设备等的数据信息耐低温 可显示/可传输组合传感设备等的数据信息自由跌落 组合传感设备等不松脱、不掉落，可显示/可传输组合传感设备等的数据信息
要求
试验方法 7.2.2 7.2.3 7.2.4
SAC
6.3 智能塑料管材、管件及阀门涉及的其他要求可由供需双方协商确定。
A
试验方法
7.1 试样状态调节和试验的标准环境
除非另有规定，试样按GB/T2918规定，在温度为（23士2)℃、相对湿度为（50士10）%的条件下进行状态调节至少24h，并在此条件下进行试验。 7.2环境稳定性 7.2.1试样
试样应至少包含一个完整的智能塑料管材/智能塑料管件/智能阀门产品。试样长度一般不超过 1 m。 7.2.2耐高温
试样以不通电状态放入高温箱中，升温至（50士2）℃，保温（120士2）min后取出冷却至室温。将冷却至室温的样品组装到小型管道试验系统中，样品通人介质，如水、天然气等。必要时，试验系统需密封进行试验（如气体浓度试验），在通电状态下，判断其组合传感设备部分能否显示/传输数据信息。小型管道试验系统组装图由制造商提供，试验的温度也可由制造商提供，但需要在相应技术文件中说明。 7.2.3耐低温
试样以不通电状态放人低温箱中，降温至（一20士2）℃，保温（120士2)min后取出升温至室温。将升温至室温的样品组装到小型管道试验系统中，样品通人介质，如水、天然气等。必要时，试验系统需密封进行试验（如气体浓度试验），在通电状态下，判断其组合传感设备部分能否显示/传输数据信息。小型管道试验系统组装图由制造商提供，试验的温度也可由制造商提供，但需要在相应技术文件中说明。
3 GB/T41004.2—2021
7.2.4自由跌落
室温下，试样从（1.00士0.05）m高度自由跌落于混凝土地面，跌落时应保证组合传感设备一侧朝上，同一试样跌落次数为3次。将跌落后的样品组装到小型管道试验系统中，样品通入介质，如水、天然气等，必要时，试验系统需密封进行试验（如气体浓度试验），在通电状态下，判断其组合传感设备部分能否显示/传输数据信息。小型管道试验系统组装图由制造商提供，自由跌落高度也可由制造商提供，但需要在相应技术文件中说明。 7.3 其他试验
按产品对应文件的规定试验。
8检验规则
8.1 检验分类
检验分为出厂检验和型式检验。 8.2 2组批
产品的组批应符合表1中对应文件的规定 8.3 出厂检验
产品的出厂检验项目除了符合表1中对应文件的规定外，还应包括6.2中的耐高温和耐低温试验，
8.4型式检验
8.4.1 型式检验项目为第6章的全部技术要求。按产品对应标准的规定进行检验，在检验合格的样品中随机抽取足够的样品，进行其他各项检验 8.4.2一般情况下，每三年进行一次型式检验。若有以下情况之一，应进行型式检验：
a）新产品或老产品转厂生产的试制定型鉴定； b) 结构、材料、工艺有较大变动可能影响产品性能时： c） 停产一年以上恢复生产时； d）出厂检验结果与上次型式检验结果有较大差异时。
8.5 5判定规则
除按产品对应文件的规定判定合格外，其他性能中有一项或多项达不到要求时，则在该批中随机抽
取两组样品进行不合格项的复验，如仍为不合格项，则判定为不合格批
9标志、包装、运输及存
9.1标志
9.1.1智能塑料管材应至少有下列标志：
a） 生产厂名（或简称)和商标； b）产品名称，应注明：智能； c）产品规格； 4 GB/T41004.22021
d) 智能化功能：如流量、压力、温度等一个或多个数据信息
本文件编号； f) 生产日期或生产批号
e)
9.1.2 智能塑料管件和阀门应至少有下列标志：
a) 厂名简称或商标； b) 产品规格。
9.1.3 智能塑料管件和阀门包装应至少有下列标志：
a) 生产厂名（或简称）和商标； b) 产品名称，应注明：智能； c) 产品规格； d) 产品分类； e) 智能化功能：如流量、压力、温度、阀门开度等一个或多个数据信息； f) 组合传感设备的寿命和执行文件； g) 本文件编号； h) 生产日期或生产批号。
9.2 包装
产品应包装，包装方式可由供需双方协商确定。 9.3运输
产品在装卸和运输时，不应受到撞击、曝晒、抛摔和重压。 9.4贮存
产品应贮存在库房，合理放置，远离热源。
5
