ICS 23.060;25.040.40 N 16
GB

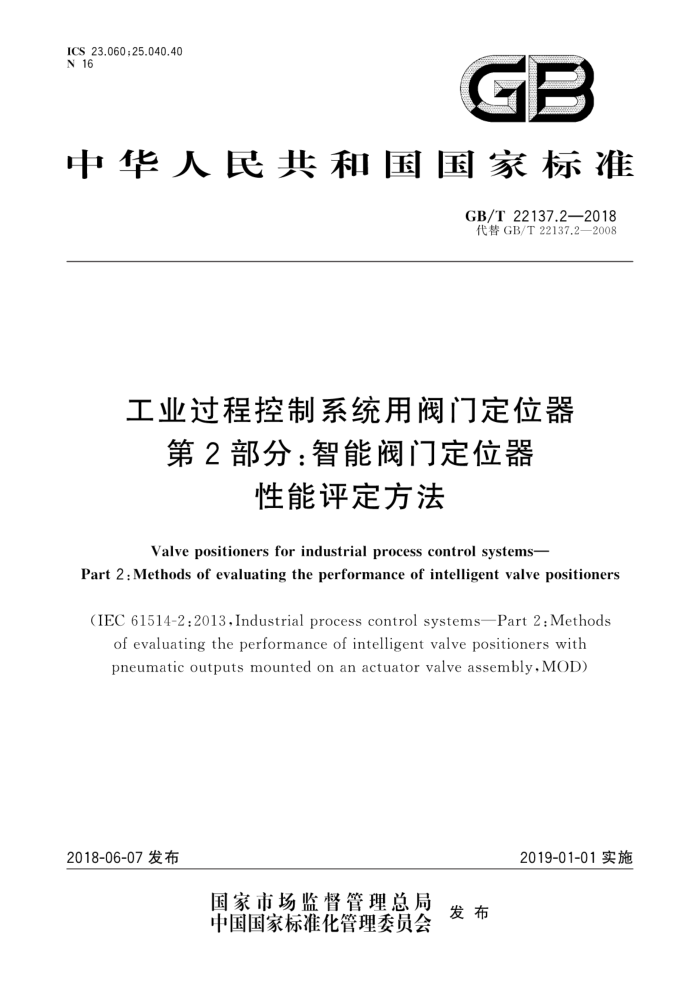

中华人民共和国国家标准
GB/T22137.2—2018 代替GB/T22137.2—2008
工业过程控制系统用阀门定位器
第2部分：智能阀门定位器
性能评定方法
Valve positioners for industrial process control systems-
Part2:Methods of evaluatingthe performance of intelligent valvepositioners
(IEC61514-2:2o13,Industrialprocesscontrolsystems—Part2:Methods
of evaluatingtheperformance of intelligent valvepositionerswith pneumatic outputs mounted on an actuator valve assembly,MOD)
2019-01-01实施
2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T 22137.2—2018
目 次
前言引言范围
I
1
规范性引用文件 3 术语和定义
2
设计评审 4.1 总则 4.2 定位器标识 4.2.1 总则 4.2.2 电源单元 4.2.3 主传感器/输人组件 4.2.4 辅助传感器组件 4.2.5 人机界面 4.2.6 通信接口 4.2.7 数据处理单元 4.2.8 输出子系统 4.2.9 外部功能 4.3 需要评审的功能和性能 4.3.1 检查表 4.3.2 报告 4.4 文本信息性能试验 5.1 总则 5.2 性能试验的参比条件 5.2.1 概述 5.2.2 阀门特性 5.3 般试验程序 5.3.1 试验配置 5.3.2 试验注意事项 5.4初步观察和测量 5.4.1 总则
4
..
-
5
14 15 1.5 f 12 17 17 17 17 17 1& 12
....
5.4.2 安装程序 5.4.3 组态程序 5.4.4 阀杆位置校准程序 5.4.5 阀杆位置整定程序 5.5 性能试验程序 5.5.1 总则 GB/T 22137.2—2018
5.5.2 影响量的影响 6 其他事项· 6.1 安全 6.2 外壳防护等级 6.3 电磁发射 6.4 改型 7评定报告附录A（规范性附录） 振动试验配置附录B（资料性附录） 与本部分中规范性引用的国际文件有一致性对应关系的我国文件参考文献
21 27 27 27 27 27 27 29 30 33
-++
... GB/T22137.2—2018
前言
GB/T22137《工业过程控制系统用阀门定位器》分为以下两部分：
第1部分：气动输出阀门定位器性能评定方法；第2部分：智能阀门定位器性能评定方法。
本部分为GB/T22137的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T22137.2一2008《工业过程控制系统用阀门定位器 第2部分：气动输出智能阀
门定位器性能评定方法》。与GB/T22137.2一2008相比，主要变化如下：
修改了标准名称；修改了规范性引用文件（见第2章，2008年版的第2章）；修改了术语“配置为“组态”（见3.2，2008年版的3.2）；修改了术语“可配置性”为“组态能力”（见3.3，2008年版的3.3）；修改了术语“组建”为"设置”（见3.6，2008年版的3.6）；修改了术语“行程截断”为“行程截止点”（见3.7，2008年版的3.6）；一增加了评审功能检查表中对“双向作用型”的考虑方面（见表1）；将“阀门诊断”“检查阀门诊断范围和工具”从可靠性操作部分调整至功能部分（见表1，2008年
版的4.2.1.4）；删除了可靠性审评表中不正确使用的检测”“用于降低前期故障的环境应力筛选”（见2008年版的4.2.1.5）；增加了失效保护特性表格（见表6）；删除了“生产商支持”表格（见2008年版的4.2.1.6）；修改了性能试验参比条件中动态测试和气流实验中气源压力的变化量（见5.2.1，2008年版的5.1)；删除了执行机构的具体尺寸（见2008年版的表1、表2）；删除了执行器行程的推荐值（见2008年版的5.1.1.2）；修改了摩擦力条款中死区的大小（见5.2.2.7，2008年版的5.1.1.6）。
一
本部分使用重新起草法修改采用IEC61514-2：2013《工业过程控制系统第2部分：安装在执行机构/阀门组合体上带气动输出的智能阀门定位器性能评定方法》。
本部分与IEC61514-2：2013相比技术差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用IEC60068-2-1：2007的GB/T2423.1—2008代替了IEC60068-2-1:1990； ·用等同采用IEC60068-2-2:2007的GB/T2423.2—2008代替了IEC60068-2-2：1974； ·用等同采用IEC60068-2-78:2012的GB/T2423.3—2016代替了IEC60068-2-78：2001； ·用等同采用IEC60068-2-31：1982的GB/T2423.7—1995代替了IEC60068-2-31：1969； ·用等同采用IEC60050-351：2006的GB/T2900.56一2008代替了IEC60050（所有部分）：：用等同采用IEC60529：2013的GB/T4208—2017代替了IEC60529：1989； ·删除了未规范性引用的IEC61069、IEC62098和IEC61158； ·增加了规范性引用的IEC61508（所有部分）和IEC61511（所有部分）。
本部分做了下列编辑性修改：
II GB/T 22137.2—2018
修改了标准名称；一增加了资料性附录B,列出与本标准中规范性引用的国际文件有一致性对应关系的我国文件。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：上海工业自动化仪表研究院有限公司、常熟市维特隆自动化仪表有限公司、常熟
市惠尔石化仪表有限公司、浙江派沃自控仪表有限公司、乐清市人民仪表有限公司、吴忠仪表有限责任公司、西门子（中国)有限公司、浙江贝尔控制阀门有限公司、上海自动化仪表有限公司自动化仪表七厂、 杭州蓝圣阀门有限公司、中环天仪股份有限公司、深圳万讯自控股份有限公司、杭州良工阀门有限公司、 浙江瑞工电气科技有限公司、重庆川仪调节阀有限公司。
本部分主要起草人：李明华、张建伟、吴维君、徐志龙、王汉克、王剑、杨富江、冯晓平、林小克、叶林宋、 林权武、李强、谢晓辉、李展其、邵万岳、王炯、王嘉宁、钟盛辉。
本部分所代替标准的历次版本发布情况为：
GB/T22137.2—2008。
IV GB/T 22137.2—2018
引言
新型的过程测量和控制仪表，包括阀门定位器，多数都配有微处理器，采用数字化的数据处理和通
信方法和（或）人工智能，使这些仪表更加复杂，也带来可观的附加价值。
现在的智能阀门定位器已经不再是仅仅控制阀门的位置，在许多情况下还具有自检、执行机构/阀门状态监测与报警等各种功能。新增的功能种类繁多，远非单一功能的“凸轮型”定位器可比。因此，与准确度相关的性能试验，虽然仍然非常重要，但已不足以证明智能阀门定位器的灵活性、能力和设计施工、安装、可维护性、可靠性和可操作性等方面的特点。
本部分所述的评定，同时考虑了硬件和软件的性能试验和设计评审。本部分的结构安排一定程度上遵循了IEC/TS62098《基于微处理器仪表的评定方法》的框架。GB/T22137.1所述的一些性能试验仍然适用于智能阀门定位器。建议进一步阅读IEC61069《工业过程测量和控制 系统评估中系统特性的评定》。
V
