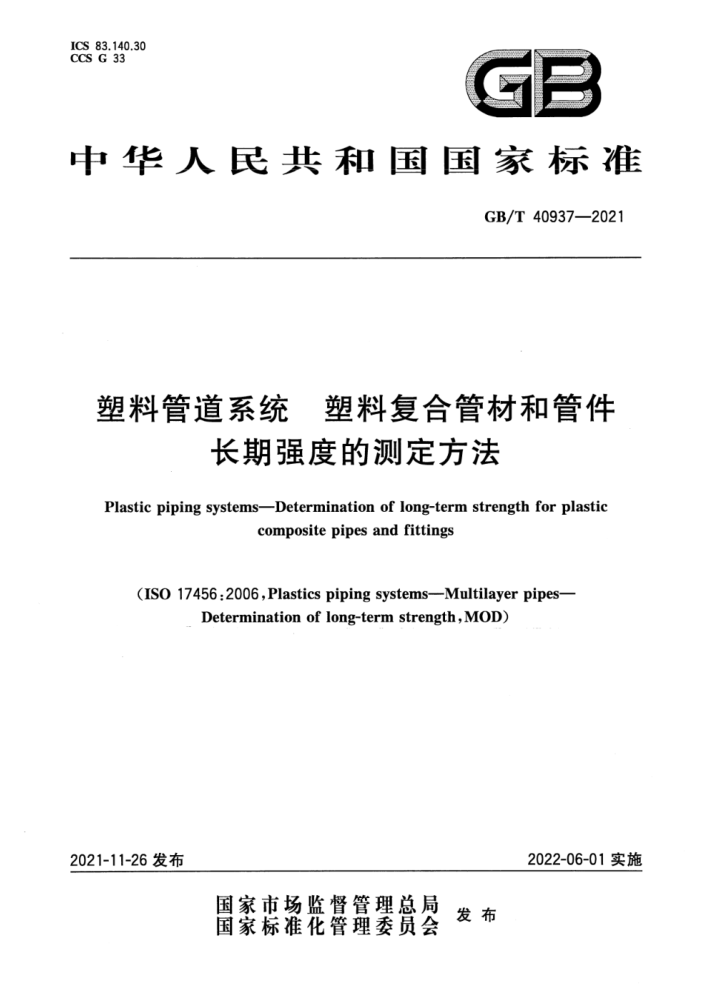

ICS 83.140.30 CCS G 33
GB
中华人民共和国国家标准
GB/T40937—2021
塑料管道系统 塑料复合管材和管件
长期强度的测定方法
Plastic piping systems-Determination of long-term strength for plastic
composite pipes and fittings
(IS017456:2006,Plasticspipingsystems-Multilayerpipes-
Determinationoflong-termstrength,MOD)
2022-06-01实施
2021-11-26发布
国家市场监督管理总局
国家标准化管理委员会 发布 4
巨
欢
前寳 1器室招您利财之料家经和定
2
解的落，老椒家购刻装光限#工作车开电厂图裁发 12 0 [1 财证1 做卫型城究题#医管装园安教器科性器有医文设工学装# T 6007-2021
厨宫
工1化工学区##：标胜花学商精车的车
本文#用直用：城范品管长装的定
水下
国中家国产庭家一一的干调做学用方年，享家件我具有就#我异范想茶，家满度孩质的水亲停：顺#的馆
装用T
格选工1
好意
下
长装产品产最美礼做的
一·学了心大#正意的4，三然衣现上导
一童中测求高教特经服料教，成随你各管这单
U 一酒加了最华景北工作服老的宝，家营情##
#：一可增的子品
成本意下#佳政限代欢超合学技修件的成的用国计意农际中的成教热中中
可电国大的最秘好水开的内实说有，家的家机技不研的的富你家商中国级工业联信生# 真生国品体工宝口家草港：中国石油私工教服大健北家教工研新工屋观建材有限公司
广家教集北有限公，上自管业有想有教好新家整教公有教活，北牌管有程心商承接公大级镇有服公司，上等耀脑健销工美控术有限公国，中医容油无然气所有健#百装花广研瓷艺
存成#主服起停美球骨，车、统一、整风王家海家王新精红产# GB/T 40937-2021
塑料管道系统塑料复合管材和管件
长期强度的测定方法
1范围
本文件规定了用于测定塑料复合管材和管件长期强度的三种方法：1)方法I一—计算方法；2)方法 Ⅱ多温度耐压试验外推法;3)方法Ⅲ—特定温度耐压试验外推法。
本文件适用于P型多层管、M型多层管和增强热塑性塑料复合管（RTP管）等塑料复合管道，不适用于由单一聚合物应力设计层或不参与应力设计的聚合物外护层构成的管道。
2·规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6111 流体输送用热塑性塑料管道系统：耐内压性能的测定（GB/T6111一2018， ISO1167-1:2006,ISO1167-2:2006,ISO1167-3:2007,ISO1167-4:2007,NEQ)
GB/T18252塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 (GB/T18252—2020,ISO9080:2012,IDT)
GB/T19278-2018热塑性塑料管材、管件与阀门通用术语及其定义
3术语和定义
GB/T19278一2018界定的以及下列术语和定义适用于本文件。
3.1
复合管 composistepipe 复合材料制成的管材，以及具有不同材质的多层结构、各结构层共同承担载荷的管材。 ［来源：GB/T19278—2018,2.2.5
3.2
多层管 multilayerpipe 管壁由两层及以上不同材料或结构构成的管材。 来源：GB/T19278—2018,2.2.4]
3.3
M型多层管 multilayerMpipe 由参与应力设计的聚合物材料层和至少一层及以上的金属、无机纤维或有机纤维等材料增强层复
合构成的多层管。
注：聚合物材料层厚度占管材总体壁厚的60%以上（例如PEX/A1/PEX)。
3.4
P型多层管 multilayerPpipe 管壁由多层聚合物材料的实壁层构成，并且至少有两层材料参与承压应力设计的多层管。 注：例如PVC-C/PEX多层管可认为P型多层管。
1 GB/T40937—2021
3.5
增强热塑性塑料复合管reinforcedthermoplasticpipe;RTP 含有增强复合材料的热塑性塑料复合管；以及采用连续的金属或非金属增强材料，以缠绕、编织、熔
结或其他方式对热塑性塑料管道实现增强而得到的复合管。
注：M管是RTP管的子集。一些行业用“RTP管”狭义地指代“柔性连续增强管”，实际也是RTP管的一个子集。 ［来源GB/T19278—2018,2.2.7]
3.6
近似结构 similarconstructiontype 除规格（直径)不同外，同时满足以下特征的管道结构： a）采用相同的生产工艺； b） 承压层材料性质相同：材料类型和特性一致； c) 各层结合次序相同； d）不同口径管道的承压层标准尺寸比（SDR)均在各层设计值的士10%以内。 注：实践中，某特定直径范围内的M型多层管可能采用相同壁厚的金属承压层。例如：直径12mm～20mm的铝
塑管，铝层厚度可能都是0.2mm。这时，为了简化测定程序，可以在测定较小口径管材耐压能力时，使用最大直径管材的金属承压层的SDR值，并认为它们是“近似结构”。这种做法放宽了“近似结构”的定义，但由于压力评定时选择的是直径最大的规格(SDR最大)，得到的结果对小直径(实际SDR较小)是偏于安全的。
3.7
增强层标准尺寸比 reinforcementlayerstandarddimensionratio 增强层的公称外径与公称壁厚的比值。
3.8
长期强度 long-termstrength 材料或管道在长期荷载作用下抵抗蠕变破坏的能力，可通过长期静液压强度或长期静液压压力来
表示。 3.9
长期静液压压力 long-termhydrostaticpressure P LTHS 在温度T下，预计破坏时间达到t时，预测的管道平均静液压压力(50%置信度）。
3.10
预测静液压压力的置信下限 lower confidence limit of thepredictedhydrostatic pressure P LPL 一个与内压有相同量纲的量，是在置信度为97.5%时，与温度T和时间t对应的预期静液压压力
的置信下限。 3.11
长期静液压强度 long-term hydrostatic strength O LTHS 在温度T下，预计破坏时间达到t时，预测的材料平均静液压强度。 ［来源：GB/T19278—2018,2.1.6]
3.12
预测静液压强度的置信下限 lower confidence limit of the predicted hydrostatic strength O LPL 一个与应力有相同量纲的量，是在置信度为97.5%时，与温度T和时间t对应的预期静液压强度
的置信下限。 2
