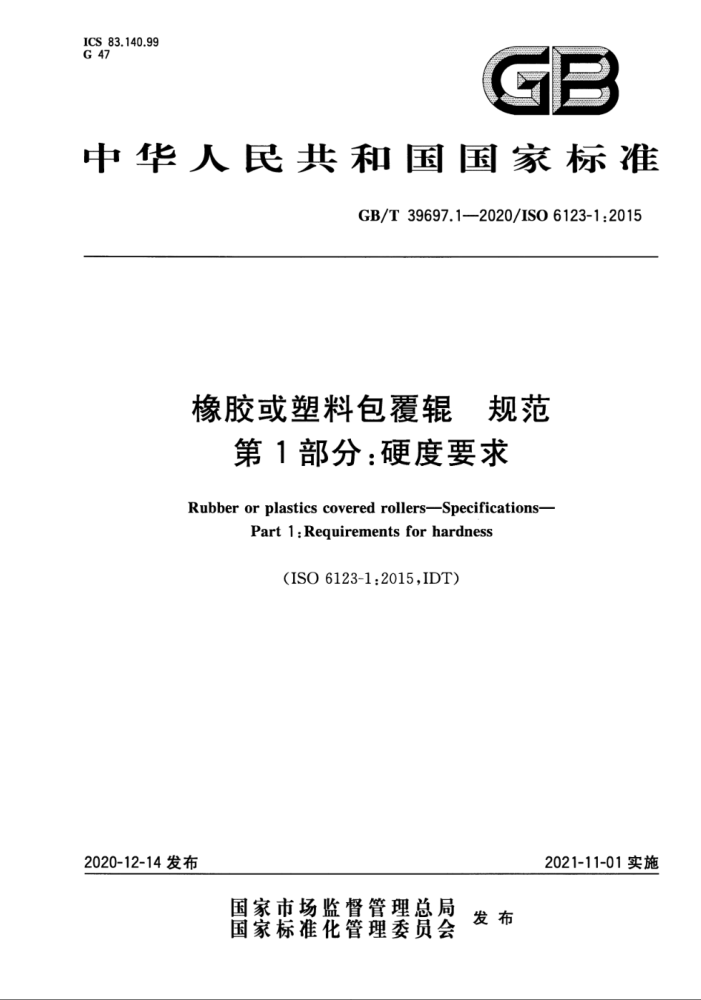

GB
9
华人民山利国国家标雅
2013-10E
橡胶或塑料包覆辑 规范
第1部分：硬度要求 Rubber ar plasuits tastred Tollers--speci ticatimn
tart 1Rexieemxnts lw hhess
2-12发布
1-1-01穿
国家市场疏督管理总局
国家标菲化管现委员会 爱布 GB/T39697.1—2020/ISO6123-1:2015
前言
GB/T39697《橡胶或塑料包覆辑 规范》分为3个部分：
第1部分：硬度要求；第2部分：表面特性；第3部分：尺寸公差。
本部分为GB/T39697的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO6123-1：2015《橡胶或塑料包覆辊规范第1部分：硬度要求》。 为便于使用，本部分还做了以下编辑性修改：
用ISO48-6代替ISO7267-1；用ISO48-7代替ISO7267-2；用ISO48-8代替ISO7267-3。
本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)
归口。
本部分起草单位：浙江静嵘辊业有限公司、南京晟强橡塑有限公司、河北春风银星胶辊股份有限公司、河北同昌胶辊有限公司、南京东润特种橡塑有限公司、浙江富铭工业机械有限公司。
本部分主要起草人：裘、徐璟、林洪云、孙洪良、李国水、江文养、王以余。
I GB/T 39697.1—2020/IS0 6123-1:2015
引言
橡胶或塑料包覆辊通常由圆柱型金属辊芯外包覆橡胶或塑料制作而成，根据用途可被制作成各种尺寸和硬度等级。
二 GB/T39697.1—2020/IS0O6123-1:2015
橡胶或塑料包覆辊规范
第1部分：硬度要求
1范围
GB/T39697的本部分规定了橡胶或塑料包覆辑硬度的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO48-6硫化橡胶或热塑性橡胶硬度测定第6部分：IRHD法测定胶辊的表观硬度 (Rubber，vulcanizedorthermoplastic—Determinationofhardness—Part6:Apparenthardness of rubber-coveredrollersbyIRHDmethod)
ISO48-7硫化橡胶或热塑性橡胶硬度测定第7部分：邵尔硬度法测定胶辑的表观硬度（Rub- ber,vulcanized or thermoplasticDetermination of hardness—Part 7:Apparent hardness of rubber covered rollers by Shore-typedurometer method)
ISO48-8硫化橡胶或热塑性橡胶硬度测定第8部分：赵氏硬度（P&J）法测定胶辊的表观硬度(Rubber，vulcanizedorthermoplasticDeterminationofhardnessPart8：Apparenthardnessof rubber-covered rollers byPusey and Jones method)
ISO23529橡胶物理试验方法试样制备和调节通用程序（Rubber--Generalproceduresforpre paring and conditioning test pieces for physical test methods)
3硬度规定
经有关各方协商，可选定下列一种硬度作为橡胶或塑料包覆辊硬度： a）国际橡胶硬度（IRHD）； b）邵尔硬度（邵尔A或邵尔D)； c）赵氏硬度（P&J）。 由于硬度会受到温度的影响，必要时应规定包覆辊的使用温度。 国际橡胶硬度（IRHD）、邵尔硬度和赵氏硬度（P&J)之间在确定的质量等级下存在一定的相关性，
国际橡胶硬度与邵尔A硬度是等价的。如果要求中等精度，充允许使用邵尔A硬度计代替国际橡胶硬度计，但应注意，由于读数间隔时间不同，结果不尽相同。
注1：所有手动操作的硬度计，测量结果会由于操作人员的不同而有差异，使用国际橡胶硬度计或赵氏硬度计所得
结果，受加载速度和施加的力是否垂直的影响。使用弹簧式邵尔硬度计，结果受压力大小的影响更显著。 注2：由于硬度是通过压痕测量的，所以橡胶或塑料包覆层的厚度会影响硬度的读数。在包覆辑包覆层上测得的硬
度和标准实验室条件下的包覆层的真正硬度，仅当包覆层厚度如下时是可比的： a）国际橡胶硬度（IRHD)：
硬度小于或等于50IRHD，包覆层厚度不小于9mm 硬度大于50IRHD，包覆层厚度不小于6mm。
1 GB/T39697.1—2020/ISO6123-12015
b）邵尔硬度：
硬度小于或等于50ShoreA：包覆层厚度不小于9mm 硬度大于5oShoreA/ShoreD：包覆层厚度不小于6mm
c) 赵氏硬度（P&J）：
硬度大于200P&J：包覆层厚度不小于18mm；硬度在100P&J～200(含200)P&J之间：包覆层厚度不小于12mm；硬度在40P&J～100(含100)P&J之间：包覆层厚度不小于9mm；硬度小于或等于40P&J：包覆层厚度不小于6mm。
4硬度测定
4.1方法 4.1.1[ 国际橡胶硬度
按照ISO48-6规定的方法，使用国际橡胶硬度计测量。国际橡胶硬度计应装备有适用于测量曲面硬度的基座，当待测包覆辊直径小于150mm时，还应配备夹具。也可使用赵氏硬度计基座或其他能测量曲面硬度的基座。 4.1.2 邵尔硬度
按照ISO48-7规定的方法，硬度小于或等于90ShoreA的，用邵尔A型硬度计测量，硬度大于
90ShoreA的，用邵尔D型硬度计测量。 4.1.3赵氏硬度(P&J）
按照ISO48-8规定的方法，使用带有直径为3.175mm钢球的赵氏硬度计测量。 4.2 试验条件 4.2.1i 试验温度
试验应在ISO23529规定的标准实验室温度（23℃士2℃或27℃土2℃）下进行。为了保证温度平衡，试验前应将包覆辊放置于试验温度下。
因为硬度受温度的影响，为了使测量结果具有可比性，每个或每组试验的整个过程应采用相同温
度。如果条件不具备，则应考虑到温度对包覆材料硬度的影响，以便正确对比试验结果。
试验中应记录试验温度。 4.2.2包覆表面
在无特殊要求情况下，试验应在光滑洁净的表面上进行。 4.3 试验步骤
对于包覆长度不超过2.5m的包覆辊，应测量5点的硬度：
环绕包覆辊中央的圆周上3点，每点相隔120°；一距包覆辊两端10%包覆长度处，各1点。 对于包覆长度超过2.5m的包覆辊，应测量9点的硬度：
环绕包覆辑中央的圆周上3点，每点相隔120°；
一距包覆辊两端10%包覆长度处的圆周上，各3点，每点相隔120
2 GB/T 39697.1—2020/ISO6123-1:2015
4.4 结果表示
按4.3的规定测定包覆辊硬度，取其平均值，并以整数记录测量结果。
5公称硬度
包覆辊硬度范围很广，硬度具体要求由有关各方协商确定（见第3章），在下列整数中选择：对于国际橡胶硬度（IRHD)：取99-98-97-95IRHD，小于95IRHD时取5的倍数（如90、85、80
a)
IRHD); b) 对于邵尔硬度：取5的倍数（如40、45、50、55ShoreA）； c) 对于赵氏硬度(P&J)：
1) (0～15)P&J时，取3的倍数； 2) (15～100)P&J时，取5的倍数； 3) (100～200)P&J时，取10的倍数； 4) 超过200P&J时，取25的倍数。
公称硬度公差
6
除非另有规定（见第8章），测定的硬度值（即：依据4.4记录的平均值）与公称硬度的允许偏差应符合如下规定：
a）对于国际橡胶硬度(IRHD)：见表1； b) 对于邵尔硬度（邵尔A或邵尔D)：士5ShoreA或ShoreD；
对于赵氏硬度(P&J)：见表2。
)
表1 国际橡胶硬度（IRHD)
公称IRHD硬度
允许偏差
≥
< 40 90 95
±4 ±3 ±2 ±0.5
40 90 95
表 2 赵氏硬度(P&J)
公称赵氏硬度(P&J)
允许偏差 ±3 ±4 ±5 ±6 ±7 ±8 ±9 ±10 ±25
≤15 ≤49 ≤60 ≤70 ≤80 ≤90 ≤100 ≤150 ≤250
>3 >16 >50 >60 >70 >80 >90 >100 >150 :1-926
GB/T 39697.1—2020/IS0 6123-1:2015
包覆辊公称赵氏硬度（P&J)超过250时，允许偏差由有关各方协商确定。
7 单辊硬度偏差
按照4.3规定的取点方法测量，测量结果的最高值和最低值之差即为单辊硬度偏差；除特殊规定（见第8章）外，单辊允许最大硬度偏差应符合如下规定：
a）对于国际橡胶硬度（IRHD)：见表3； b）对于邵尔硬度（邵尔A或邵尔D)：4ShoreA或ShoreD； c) 对于赵氏硬度(P&J)：见表4。
表3单辊国际橡胶硬度(IRHD)
公称IRHD硬度
允许偏差
≥
< 40 90 98
3 2 1 0. 5
40 90 98
表4 单辊赵氏硬度（P&J）
公称赵氏硬度(P&J)
允许偏差
≤20 ≤60 ≤100 ≤150 ≤200
3 4 5 7 10 15
>20 >60 >100 >150 >200
8规范的适用性
公称硬度公差（见第6章）和单辊硬度偏差（见第7章），应分别考虑，如需方要求的公称硬度公差或单辊硬度偏差小于第6章、第7章中的规定，则由于原材料、生产工
艺、金属芯结构和试验仪器精度（见第3章注1)的限制，无法确保满足。
