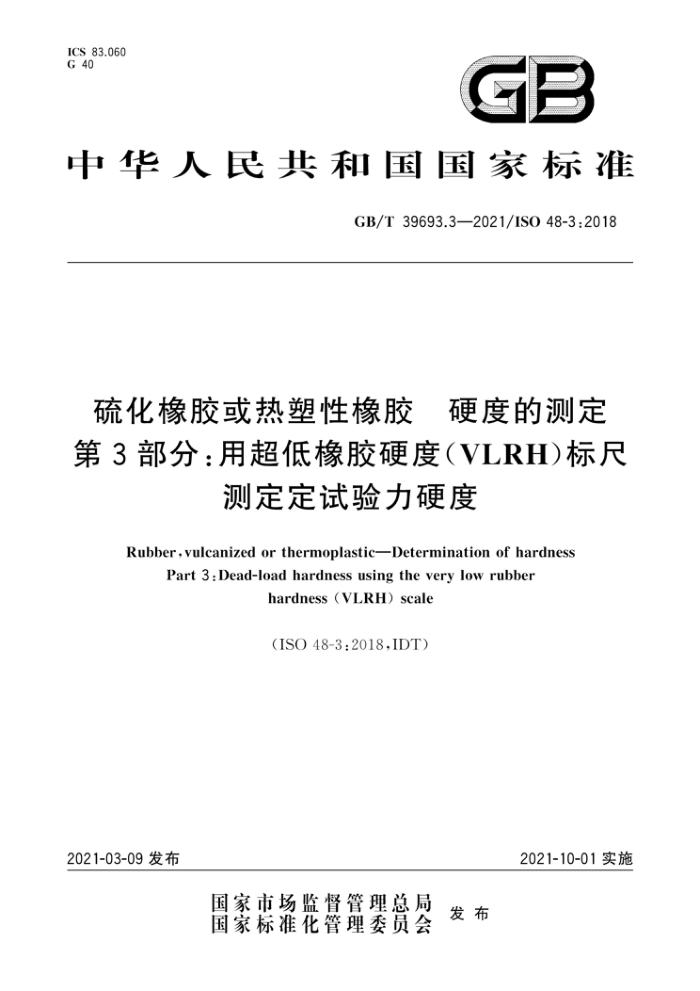

ICS 83.060 G 40
GB
中华人民共和国国家标准
GB/T39693.32021/ISO48-3:2018
硫化橡胶或热塑性橡胶 硬度的测定第3部分：用超低橡胶硬度（VLRH)标尺
测定定试验力硬度
Rubber,vulcanized or thermoplasticDeterminationof hardness
Part3:Dead-load hardness using theverylow rubber
hardness（VLRH)scale
(ISO48-3:2018,IDT)
2021-10-01实施
2021-03-09发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T39893.3—2021/8O48-3:2018
前言
GB/T89693疏化橡胶或热塑性橡胶 硬度的定拟分为以下9个部分：
第1部分：介绍与指南：第2都分：国际橡胶度(10RHUD~100IRHID）一第3部分：用翘低稳胶度（VLRH）标尺洲定定试验力硬庭第4都分：用邵氏硬度计法（邵尔硬度）测定压人種度第5部分：用便携式国际腔硬康计祛测定压人硬度第5部分：用IRHD法测定胶辐的表观领度一一第？部分：用郡氏硬度计法测定胶爆的表观硬度！
第8部分，用赵氏（P&J）度计法测定胶燃的表鸡薇一第部分疆度计的校准和验证。 本部分为GB/T89693的第3部分，本部分接照GB/T1,1—2009给出的规刚起草。 本部分使用翻评法等同采用IS048-3.2018德化橡腔实热塑性橡胶 破度的测定 第3部分用
超低橡胶硬度（VLRH）标尺测定定试验力硬”。
与本部分中规范性引用的国际文件有一致性对放关系的我国文件如下，
GB/T2941—2006橡胶物理试验方法试样制备和调节遥用程序（ISO235292004IDT） GB/T25269—2010 稳胶试验设备校准指南ISO18899：2004,IDT）
本部分由中国石油和化学工业联合会提出。 本部分由全国稳胶与檬胶制品标化技术委员会通用试验方法分技术要员会（SAC/TCS5）归口。 本部分起草单位：广东省计盘科学研究院、都商博燃仪器（上海）有公式，工链（宁被）信息科技
有限公司新轮科技（常州有限公司，广东基冠股粘圈品有限公司，委轮集团股份有限公司北京橡股工业研究设计院有限公司
本部分主要起草人：胡主宽、明华、沈世龙、陈志光。谭智学，王城，岳威、丁玉兰。李春雷、李健雄、 联伟、谢君芳、孙斯文。
I GB/T39693.3—2021/IS048-3.2018
引高
本文件中规定的硬度试验方法是对国际橡胶硬度标尺（ISO48-2)中硬度为35IRHD以下的橡胶更具辨识度的替代方法。软橡胶邵氏硬度计AO标尺法在ISO48-4中给出。这些方法的典型应用包括低模量支座、软辊外层橡胶以及印刷用橡胶。
图1所示为ISO48-2标准中IRHDN和IRHDL硬度范圈与本部分中VLRH硬度范国的比较。 这些方法的主要区别在于球形压头的直径和压入力的大小，可根据特定的用途选择合适的方法。
10 20 30 35
TRHDL
80 40 50 60 TO 80 90 100
IRHD N
VLRH
20 40 60 80
图1 不同橡胶硬度测试方法测量范围的比较
II GB/T39893.3—2021/O48-3:2018
硫化概胶或热塑性橡胶硬度的测定第3部分：用超低橡胶硬度VRH标尺
测定定试验力硬度
1范固
GB/T39693的本部分规定了一种使用趣低橡胶硬度（VLRH）标尺测定趣软硫化爆胶或热题性样胶定试验力受度的方决。
球形压头压人的源度与VLRH标尺量战性关系，
2 2机装性引用文件
下列文件对于本文件的应用是必不可少的。凡是驻日期的别用文件，仅驻日期的服本造用于本文件。丸是不注日期的引用文件其最新版本（据所有的修单）适用于本文件。
Y9048-92018魔化橡胶或热塑性橡度额度的测定第部分：硬度计的校准和验正（Rubber yulcanised or thermoplastieDetermination of hardness-Part s Calibration and verificatian of hard nesa testers)
IS018899蒙胶试验设备校准指南（RubherGuidetothecalibrationof testequipment） Is023529棕胶物想试验方法试样制备和通节通用程序（RbherGeneralproceduresforpre
paring and conditiening test pienes for physical test methods)
3术语和定罩
本文件中未到出术语和定义 ISO和TEC设立术据数据库，以供标准化之用，网址如下： TEC电工百科(1EcElectropedis>http//www.electropedia.ors/ 一ISO在战划览平台（ISOOnlinebrowaingplatform），httpo//www.isaarg/obp
4诚验原理
本爱度测试包括在较小的接触力和教大的总力作用下测量球形压头压入嫁胶表面的压痕深度蒸值。根据这一差值，“超低橡胶硬度（YLRH）值可通过表AI（县附录A）成基于诚表聪例的曲裁获得，者通过由核表计算而来并安装在压人操度测量装暨上的标尺直接读职。
5饮露
仅器的主要部件如下，适合的尺寸和力值见表1。细信息象见鑫考文献3和， 5.1播直导向压杆
可需直移动的压杆。下竭是一个刚性球或球形表面。压托杆的克承装置可使其在魅加接触力之前，刚
1 GB/T39693.3—2021/ISO48-3:2018
性球最下端稍高于环形压足的基准面。 5.2 对压杆施加接触力和压入力的装置
作用力包括压杆和与其相连的附件重量，以及一切可能作用于压杆的弹簧力，以使其实际施加于压
杆球端的力符合规定。 5.3 测量由压入力产生的压杆压入深度增量的装置
以毫米为单位时的最大不确定度0.001mm，或者直读VLRH数值时可获得至少0.5VLRH的分辨力。 5.4 环形平底压足
垂直于压杆轴线，并有一个使压杆通过的同心圆孔。压足放在试样上，压足与测量压人深度的装置为刚性连接。这样测出的位移才是压杆相对于压足（即试样的上表面）的位移，而不是压杆相对于支承试样的表面位移，
如果测试样品表面为曲面，则需要对测试结果进行修正。对该材料表面平整和表面为曲面的样品都要进行测试，得到硬度差值（Heurved一Hlat）。取该差值的相反数来修正具有与曲面类似材料的样品上测得的硬度值。 5.5 样品台
用于支撑试样，样品台平整并与压杆的轴线相垂直，
表1 仪器的力值和尺寸
接触力/mN 8.3±0.5
压人力/m.N 91.7±0.5
总力/mN 100.0±1.0
压足上的力/mN
235±30
直径/mm 压足直径 6.0±0.5
孔直径 3.0±0.1
球形压头直径 2.50±0.01
6校准
测量仪器的校准要求详见附录B。
7试样
试样应按ISO23529的规定进行制备。 试样的上、下表面应平整、光滑且相互平行。 标准试样的厚度至少为6mm，可以由一层、两层或三层橡胶叠加组成，其中最薄的一层厚度不应
小于2mm。试样的横向尺寸应满足至少三次硬度测量，并且测量点与点之间的距离至少为10mm，测量点距试样边缘至少3mm。
也可以使用其他尺寸试样或成品试样，但通常会产生与标准试样不同的结果
2 GB/T39693.3—2021/ISO48-3:2018
：硫化和试验之间的时间间隔
X
硫化和试验之间的时间间隔应符合ISO23529的规定。
试样的调节
9
试样在试验前应在标准实验室温度（见ISO23529）下调节至少3h。
10 试验温度
试验应在与调节所使用的相同标准实验室温度下进行
11程序
将试样放置于水平的样品台上，放下压足与试样表面接触。在接触力作用下，使压杆和球形压头在
橡胶上保持5s。
如果硬度计以超低橡胶硬度（VLRH)分度，应在5s时间结束时将其调整到读数为100；然后施加压人力并保持30s，此时可直接读取超低橡胶硬度（VLRH)值。
如果硬度计以长度单位分度，应记下施加压人力30s时引起的压杆压人深度的差值D，通过表A.1 或由该表得到的曲线，即可转换为对应的VLRH值
在试样上三个不同位置进行重复测量，取三个结果的中值作为测量结果，注意各测量点的间隔距离应满足第7章要求。
12 试验报告
试验报告应包含以下内容： a) 样品及试样的描述：
1） 样品及其来源的详细描述；
如需要，混炼和硫化的情况； 3) 试样的尺寸： 4) 试样的层数、最薄层厚度； 5) 如为弯曲或不规则试样，对试样的描述； 6) 从样品上制取试样的方法，如模压或裁切。
2)
b) 试验方法：
1) 采用的标准名称及编号； 2）对于弯曲试样，试样固定方法和试验力的施加方式。
c) 试验详情：
1） 试样调节的时间和温度； 2) 如需要，试验温度和相对湿度； 3) 任何偏离本部分规定的程序
3 GB/T39693.3—2021/ISO48-3:2018
d) 试验结果：
1) 试样数量； 2） 单次试验结果； 3） 试验结果的中值，结果表示如15VLRH。 试验日期。
e) GB/T39693.3—2021/IS048-3:2018
附录A （规范性附录）
压入深度与硬度的关系及VLRH标尺的推导
根据第4章的描述，硬度的测定为测量球形压头在一个小的接触力和一个大的总力作用下的深度
差（D），从而获得超低橡胶硬度（VLRH）。表A.1给出了D值到超低橡胶硬度（VLRH)值的换算。
表A.1 D值与超低橡胶硬度（VLRH）值的换算
D μm 0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330
D μm 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670
D μm 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 100 0
VLRH 100 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67
VLRH 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33
VLRH 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 L5 4 3 2 1 0
5
