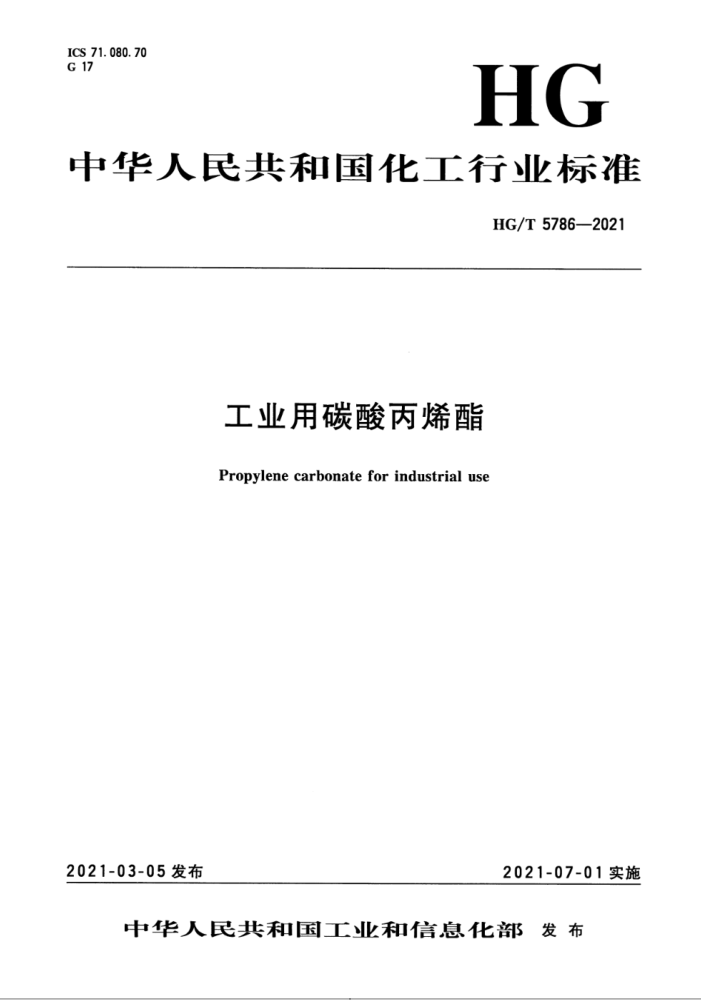

ICS 71. 080. 70 G 17
HG
中华人民共和国化工行业标准
HG/T5786—2021
工业用碳酸丙烯酯
Propylene carbonate for industrial use
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发 布 HG/T 5786—2021
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会有机化工分技术委员会（SAC/TC63/SC2）归口。 本标准起草单位：山东石大胜华化工集团股份有限公司、东营市海科新源化工有限责任公司、山
东飞扬化工有限公司、济宁石大胜华新素材有限公司、中国石油化工股份有限公司北京化工研究院。
本标准主要起草人：贾风雷、郭建军、孔德政、汤广德、张强、闫华成、郑鹏、李艳敏、吕蕾、 王鼎、安秀、刘丹丹、唐跃兵。
(23)
I HG/T5786—2021
工业用碳酸丙烯酯
1范围
本标准规定了工业用碳酸丙烯酯的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以环氧丙烷与二氧化碳为原料生产的工业用碳酸丙烯酯。 分子式：C,H。O3 结构式：
Q
0
相对分子质量：102.089（按2018年国际相对原子质量）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T3143 ：液体化学产品颜色测定法（Hazen单位一一铂-钻色号） GB/T6324.8 3有机化工产品试验方法第8部分：液体产品水分测定 卡尔·费休库仑电量法 GB/T6678 化工产品采样总则 GB/T 6680 液体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T9722 化学试剂气相色谱法通则 SJ/T11568—2016 锂离子电池用电解液溶剂
3产品分类
工业用碳酸丙烯酯按用途分为超纯级（S级）、电池级和工业级。超纯级（S级）主要用于动力电池行业；电池级主要用作普通锂离子电池和电子产品清洗剂等；工业级主要作为溶剂、润滑脂的添加剂、有机合成原料等
4要求
工业用碳酸丙烯酯的技术指标应符合表1的规定。
(25)
- HG/T 5786—2021
表1 技术指标
指 标电池级
项 目
超纯级 （S级）
工业级
无色透明液体，无可见机械杂质
外观色度/Hazen单位（铂-钻色号）碳酸丙烯酯，w/% 环氧丙烷，w/% 丙二醇，w/% 二丙二醇，w/% 三丙二醇，w/% 羟基丙酮，w/% 水分，w/% 钠（Na）/(mg/kg) 钾（K）/(mg/kg) 铜(Cu)/(mg/kg) 铁(Fe) /(mg/kg) 铅(Pb）/(mg/kg) 锌(Zn) /(mg/kg) 镍（Ni）/(mg/kg) 铬(Cr）/(mg/kg) 钙（Ca）/(mg/kg)
≤5 ≥99. 995 ≤0.000 5 ≤0. 001 ≤0. 002 ≤0.0015 报告 ≤0. 002 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0 ≤1. 0
≤10 ≥99. 99 ≤0.000 5 ≤0.001 ≤0.003 ≤0.001 5 报告 ≤0.003
≤15 ≥99.5 ≤0. 2 ≤0. 2 - 一
≤0.1 一
一一 -
一
-
一
一
5 试验方法
警示 -本标准规定的一些试验过程可能导致危险情况，使用者应采取适当的安全和健康防护措施。 分析中使用的部分试剂具有毒性，操作时应戴好眼镜、手套等防护用品。 5.1一般规定
除非另有说明，在分析中仅使用确认为分析纯的试剂和GB/T6682中规定的三级水。 5. 2 外观的测定
将样品注人50mL具塞比色管，在自然光或日光灯下观察。应为无色透明液体，没有悬浮或沉降的可见机械杂质。 5. 3 色度的测定
按GB/T3143的要求进行测定。
(26)
2 HG/T5786—2021
5.4碳酸丙烯酯、环氧丙烷、丙二醇、二丙二醇、三丙二醇、羟基丙酮含量的测定
5.4.1方法提要
采用毛细管柱气相色谱法。本方法适用于测定环氧丙烷、丙二醇、二丙二醇、三丙二醇、羟基丙酮等杂质质量分数不小于0.0005%的碳酸丙烯酯样品。在选定的工作条件下，样品经汽化通过色谱柱，使其中的各组分分离，用氢火焰离子化检测器（FID）检测，采用面积归一化法定量，得到碳酸丙烯酯、环氧丙烷、丙二醇、二丙二醇、三丙二醇、羟基丙酮含量。 5.4.2试剂 5.4.2.1氢气：体积分数不小于99.999%。 5.4.2.2氮气：体积分数不小于99.999%。 5.4.2.3空气：经硅胶、分子筛干燥、净化。 5.4.3仪器 5.4.3.1气相色谱仪：配有氢火焰离子化检测器（FID），可进行毛细管色谱柱分析。整机灵敏度应符合GB/T9722的规定，线性范围满足分析要求。 5.4.3.2记录仪：色谱数据工作站。 5.4.3.3进样器：10μL注射器。 5.4.41 色谱分析条件
本标准推荐的色谱柱及色谱操作条件见表2。其他能达到同等分离程度的色谱柱及色谱操作条件也可使用。
表2推荐的色谱柱及色谱操作条件
参 数聚乙二醇毛细管色谱柱 60mX0.53mmX1μm
项 目
色谱柱规格柱温汽化室温度/℃ 检测器温度/℃ 载气（N，）流量/（mL/min）氢气（Hz）流量/（mL/min）空气流量/（mL/min）辅助气（Nz）流量/（mL/min）进样量/μL 分流比
初温：120℃，保持3min；以20℃/min的速率升温至180℃，保持8min;
以20℃/min的速率升温至205℃，保持8min
245 255 8 40 400 30 0. 4 15 : 1
(27) HG/T5786—2021
5.4.5分析步骤
根据仪器说明书，调节仪器至表2所示的操作条件，待仪器稳定后即可开始测定。注人液体试样，以保证质量分数0.0005%以上的组分能够得到准确定量，用面积归一化法定量。分析的典型色谱图参见附录A中图A.1，各组分相对保留值参见附录A中表A.1。 5.4.6结果计算
碳酸丙烯酯中各组分含量以质量分数w；计，按公式（1）计算：
A;
W;=ZA X100%
(1)
式中： W; 组分i的质量分数； A. 一组分i的峰面积； ZA，一一各组分的峰面积之和。 取两次平行测定结果的算术平均值为报告结果。 5.4.7重复性
在同一实验室，由同一操作者，使用相同的设备，按相同的测试方法，并在短时间内对同一被测对象进行测试获得的两次独立的检测结果的绝对差值不超过表3列出的重复性限（r）。
表3碳酸丙烯酯中代表性组分的重复性要求
组 分
重复性限(r)
杂质
0.0005%≤含量≤0.0030% 0.0030%<含量≤0.2000%
其平均值的20% 其平均值的10%
碳酸丙烯酯
99.50%≤含量<99.90% 99.90%≤含量≤100.00%
0.050 0% 0. 001 0%
5.5水分的测定
按GB/T6324.8的规定进行测定。 取两次平行测定结果的算术平均值为报告结果。两次平行测定结果的绝对差值不大于两次平行测
定结果的算术平均值的20%。 5.6钠(Na)、钾(K)、铜(Cu)、铁(Fe)、铅(Pb)、锌(Zn）)、镍(Ni)、铬(Cr)、钙(Ca)含量的测定
按SJ/T11568一2016附录B规定的电感耦合等离子体发射光谱法进行。 其他能达到同等检测精度的方法也可采用，以本标准规定引用的SJ/T11568一2016附录B方法
为仲裁法。
(28)
4
