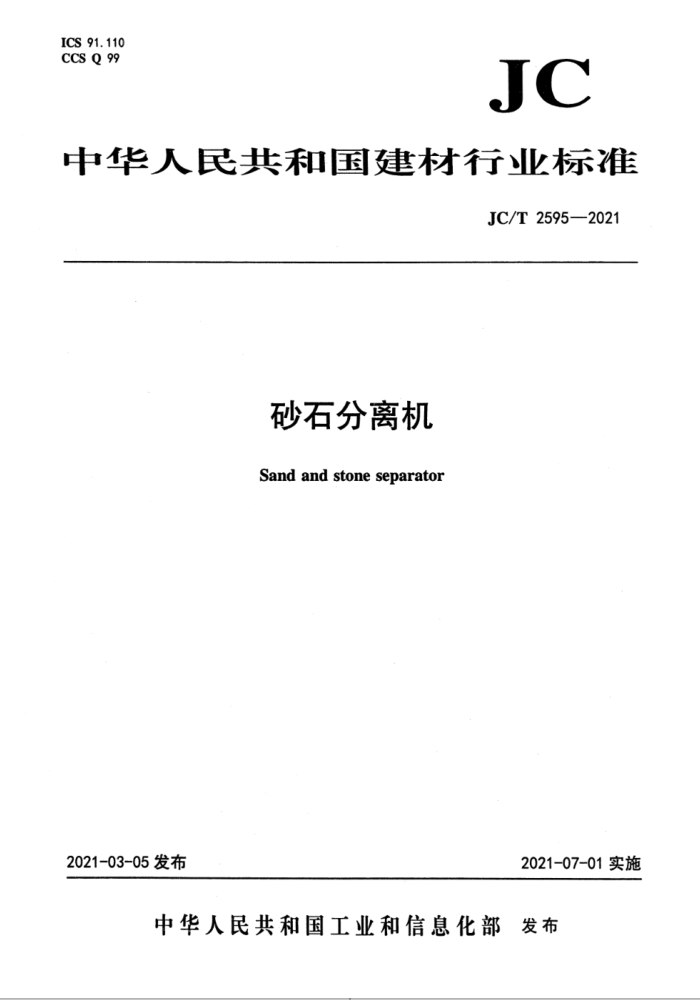

ICS 91.110 CCS Q 99
JC
中华人民共和国建材行业标准
JC/T 2595—2021
砂石分离机
Sand and stone separator
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2595—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：建筑材料工业技术情报研究所、浙江森友环保成套设备有限公司。 本文件参加起草单位：广州万机环保科技有限公司、徐州利勃海尔混凝土机械有限公司、河北龙祺
机械制造有限公司、福建南方路面机械有限公司、山推建友机械股份有限公司、杭州钟美环保设备有限公司、建筑材料工业技术监督研究中心、河南三和水工机械有限公司、苏州思砼科技环保有限公司、徐州永旭工程机械科技有限公司、青岛恩普环保设备有限公司、上海凡贝机械有限公司、泰安市鸿祥盛机械设备有限公司、佛冈锦华混凝土有限公司、怀化麻阳久泰混凝土有限公司、中国建材机械工业协会。
本文件主要起草人：孙继成、陈杰韬、高敏军、张伟宏、吕辉祥、苏博、董笑宇、庞增领、陆雪冬、 汪志杰、汪良强、李焕、马明、刘占妮、刘国庆、王鑫雷、张登标、黄清林、孙勇、刘怀浩、马永胜、 杨莉、李海亮、汪钰。
本文件为首次发布。 JC/T2595—2021
砂石分离机
1范围
本文件规定了砂石分离机的术语和定义、分类、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于水泥混凝土用砂石分离机。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T1184-1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB 2894 安全标志及其使用导则 GB/T 3797 电气控制设备 GB 4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T 8162 结构用无缝钢管 GB/T 9969 工业产品使用说明书 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB16754 机械安全急停设计原则 GB/T32979 建材机械产品分类及型号编制方法 GB/T 33091 聚氨酯筛板 JB/T 3278 焊接条缝筛板 JB/T 5994 装配通用技术要求 JB/T 8828 切削加工件通用技术条件 JB/T 9031 矿用冲孔筛板 JB/T 9032 矿用金属编织筛网 JC/T402 水泥机械涂漆防锈技术条件 JC/T532 建材机械钢焊接件通用技术条件 JGJ52 普通混凝土用砂、石质量及检验方法标准 JG/T5079.1 建筑机械与设备噪声限值
3术语和定义
1 JC/T2595—2021
下列术语和定义适用于本文件。
3.1
砂石分离机sandandstoneseparator 将废弃或剩余的水泥混凝土拌合物(在非凝固状态下)分离处理成可再回收利用砂、石和浆水的
设备。 3. 2
最大生产能力maximumseparationefficiency 在测试工况下，砂石分离机在单位时间内最大有效分离出砂石骨料的混凝土拌合物体积。
3.3
分离洁净度separationcleanliness 砂石分离机把混凝土分离完成后，分离出来的砂、石或砂石混合等骨料的洁净程度，以含泥量或公
称粒径(80um以下的颗粒）计算。 3. 4
全分离absoluteseparation 砂石分离机将混凝土完全分离成砂、石两种骨料的分离结果。
3. 5
混合分离mixedseparation 砂石分离机将混凝土分离成砂石混合骨料的分离结果。
4分类、型号和基本参数
4.1分类
砂石分离机分类如下： a) 按结构型式分为：振动式(z)，旋转式(X)，振动旋转式(ZX)； b) 按砂石分离结果分为：全分离(Q)、混合分离(H)。
4.2型号
型号编制应符合GB/T32979的规定，型号表示方法如下：
FOO-O
最大生产能力，单位(m/h) 砂石分离结果代号结构型式代号砂石分离机代号
示例：符合本文件，分离能力为10㎡/h旋转式全分离的砂石分离机，标记为：
砂石分离机FXQ-10JC/T2595—2021
4.3基本参数
基本参数见表1的规定。
2 JC/T2595-—2021
表1 基本参数
规格型号
参数名称
FOO-5 5
FO-10
FO□-20
F□-25 F□-30 25
F□-15
最大生产能力/(m/h) 单位电耗/(kW·h/m）
10 ≤1.1
15
20
30
≤0.9
注：其他型号的砂石分离机可由供需双方协商确定。
5要求
5.1基本要求 5.1.1产品应符合本文件的规定，并按规定程序批准的图样和技术文件制造。凡本文件、图样和技术文件未规定的技术要求应符合国家标准、建材行业标准及机械行业的有关通用标准的要求。 5.1.2机械加工质量应符合JB/T8828的要求。 5.1.3图样上未注形状和位置公差应符合GB/T11841996表1～表4中L级的规定。
图样上未注尺寸公差应符合GB/T1804一2000中表1～表3中m级的规定。
5.1.4 5.1.5焊接件应符合JC/T532的规定。 5.1.6零配件的装配质量应符合JB/T5994的要求。 5.1.7 产品应设有紧急排料装置。 5.1.8 在工作环境温度不低于1℃、相对湿度不大于95%(25℃时)的条件下应能正常作业。 5.1.9 砂石分离机所产生的浆水，应进入浆水回收池，进行回收利用。 5.2整机性能要求 5.2.1空载运转 5.2.1.1各部件应运转平稳，无异常振动和响声。 5.2.1.2轴承润滑脂不得渗漏。 5.2.1.3砂石分离机不应有漏水现象。 5.2.1.4轴承温升不大于20K，最高温度不大于60℃
5.2.2负载运转 5.2.2.1 分离砂、石时应平稳。 5.2.2.2不应有漏浆现象。 5.2.2.3轴承温升不大于40K，最高温度不大于75℃。 5.2.2.4分离后的砂石洁净度应满足：砂子含泥量不大于2.0%；石子含泥量不大于0.5%；砂石混合物含泥量不大于1.0%。 5.2.2.5最大生产能力、单位电耗应符合表1的要求。 5.2.2.6噪声应不大于85dB(A)。 5.3主要零部件要求 5.3.1轴头
3
