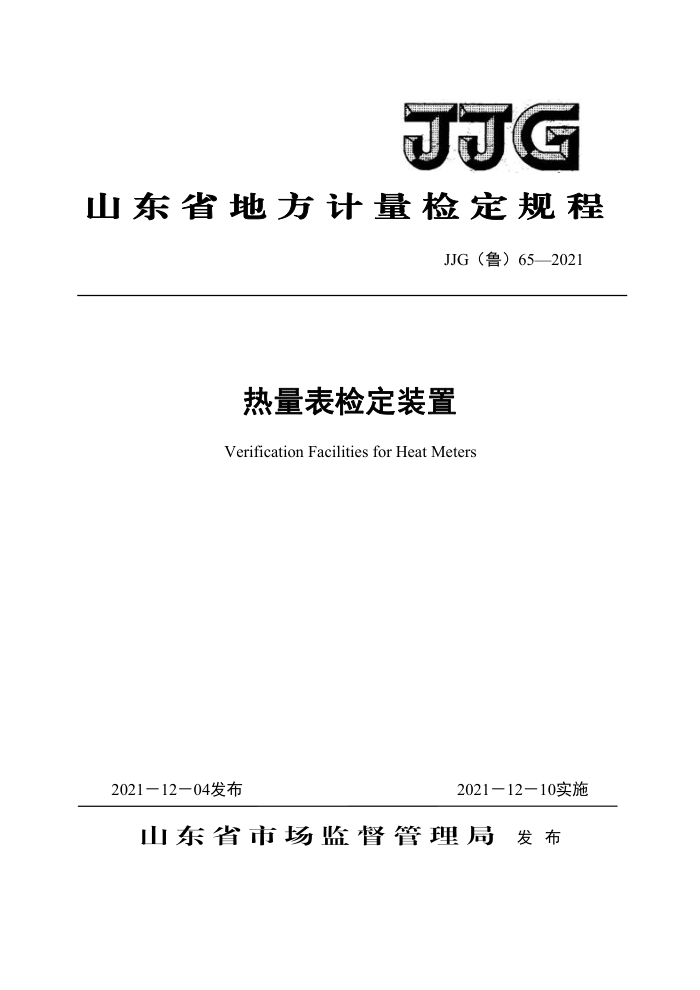

G
山东省地方计量检定规程
JJG（鲁）652021
热量表检定装置 VerificationFacilitiesforHeat Meters
2021－12-04发布
2021-12—10实施
山东省市场监督管理局发布 JJG（鲁）65－2021
热量表检定装置检定规程 VerificationRegulationofVerification
JJG（鲁）65-2021 代替JJG（鲁）65-2016
Facilities for Heat Meters
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：山东省计量检测中心
山东三宇智能装备有限公司
本规程委托山东省流量计量技术委员会负责解释 JJG（鲁）65－2021
本规范主要起草人：
高进胜（山东省计量科学研究院）
姚依国（山东省计量科学研究院）
赵玉敏（山东省计量检测中心）
参加起草人：
王天宇（山东省计量检测中心）
翟恒涛（山东省计量检测中心）
成琳琳（山东省计量科学研究院）
王化青（山东三宇智能装备有限公司） JJG（鲁）65－2021
目录
引言 1范围. 2引用文献. 3术语和计量单位. 3.1术语 3.2计量单位. 4概述， 4.1构造组成.. 4.2工作原理 5计量性能要求 5.1流量测量范围. 5.2热量表检定装置准确度， 5.3流体介质温度稳定性 5.4热水流量标准装置的主标准器 5.5热水流量标准装置的配套仪表 5.6其它配套计量器具 6通用技术要求. 6.1外观 6.2热水流量标准装置密封性. 6.3计算与控制软件要求. 6.4安全防护. 6.5接管内径与直管段要求 6.6热量表检定装置的基本配置 7计量器具控制. 7.1检定条件 7.2检定项目和方法 7.3检定结果处理， 7.4检定周期
.III
..2
.3
..7
...8
....8 .8
9
9
9
.9
10 .10 ..10
10
..10 .21 JJG（鲁）65-2021
附录A热系数及比饸值公式. 附录B常用流量及流量传感器连接尺寸参照表附录C标准铂电阻温度计计算公式附录D检定证书内页格式.
.22 ...24 ..25 ...26
II JJG（鲁）65－2021
引言
本规程代替JJG（鲁）65-2016《热量表检定装置》。 目前还没有与本规程相关的国际建议、国际文件、国际标准，本规程参照
GB/T32224-2019《热量表》、EN1434-2007热量表（HeatMeters）、JJG225-2001《热能表》、JJG164-2000《液体流量标准装置》、JJG643-2003《标准表法流量标准装置》、 JJG1113-2015《水表检定装置》相关内容制定修订本规程。
主要修订的内容如下： 1.根据GB/T32224-2019《热量表》中有关配对温度传感器检验方法，将规程相关
的检定设备及检定方法进行了修订。
2.用于热量表检定装置的热水流量装置，其准确度统一要求，满足0.3级为合格，
不再分其它等级
3.计算软件验证，提供具体数据点。 热量表检定装置计量检定规程2008年第一次发布，2016年第一次修订，2020年第
二次修订。
I JJG（鲁）65－2021
热量表检定装置检定规程
1．范围
本规程适用于静态质量法热量表检定装置的首次检定、后续检定、使用中检查。 本规程适用于静态质量法（以下简称质量法）和标准表法热水流量标准装置的首次
检定、后续检定、使用中检查。 2. 引用文献
JJG225热能表计量检定规程 CJ/T357热量表检定装置 DB37/T2398-2013热能表检定装置山东省地方标准凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用本规范， 3．术语和计量单位 3.1术语 3.1.1.热量表检定装置verificationfacilitiesforheatmeter
用于检定热量表的计量检定装置。 3.1.2.热水流量标准装置standardfacilitiesforhotwaterflow-rate
以热水为介质的流量计量标准装置。
3.1.3.检定配对温度传感器标准器组standarddevicesforverificationpairoftemperature
sensors 用于检定热量表配对温度传感器的一组计量标准器。
3.1.4.检定计算器标准器组standarddevicesforverificationcalculator
用于检定热量表计算器的一组计量标准器。 3.1.5.指定压力psspecificpressure
由于热量表没有测量流量传感器安装位置的介质压力，热量表进行热量计算时，介质压力按0.6MPa或1.6MPa，这两个压力称其为指定压力。当热量表标注的最大允许工作压力为1.0MPa时，指定压力ps取0.6MPa：最大允许工作压力大于1.0MPa且不大于 2.5MPa时，指定压力ps取1.6MPa。 JJG（鲁）65-2021
3.1.6.进口温度和出口温度inlettemperatureandoutlettemperature
双管并联的供热系统中，在热水的进出口处安装热量表的配对温度传感器，其中一只测量的温度为进口温度，另一只温度传感器测量的温度为出口温度。 3.2计量单位 3.2.1热量：兆焦，MJ；千瓦时，kW-h；1kW-h=3.6MJ 3.2.2温度：摄氏度，°C；热力学温度，K；温差，K。 4.概述 4.1构造组成
热量表检定装置一般由热水流量标准装置、检定配对温度传感器标准器组、检定计算器标准器组、密封性试验设备构成。 4.1.1热水流量标准装置
热水流量标准装置依据主标准器分为标准表法热水流量标准装置和质量法热水流量标准装置，或者由标准表法及质量法的组合结构形式的热水流量标准装置。
热水流量标准装置一般由储水箱、水泵、试验台、流量计量标准器，稳定流量设备、 瞬时流量显示（测量）仪表、流量调节设备、介质温度调节控制设备、安全保护装置（包括储水箱的水位检测、漏电保护、自动补水、防干烧检控装置，安全停机配套设施）以及数据采集、存储、输出的计算机控制系统组成。
④?
?
O
②
6
8
3
0 ?
9
T
20
O
T(P)
?
18
?
16
14） (13)
(15
1.计算机控制系统：2.试验管路压力测量：3.试验管路温度测量：4.流量计：5.调节阀：6.视窗：7.换向器：8.称量容器：9 电子秤：10.水箱温度监控：11.自动控制的加热器：12.称量容器的放水阀：13.水箱；14.水泵；15.止回阀：16.稳压容器； 17.夹表器：18.试验台：19.试验台进水总阀：20.被检表。
图1静态质量法热水流量标准装置结构示意图
2
