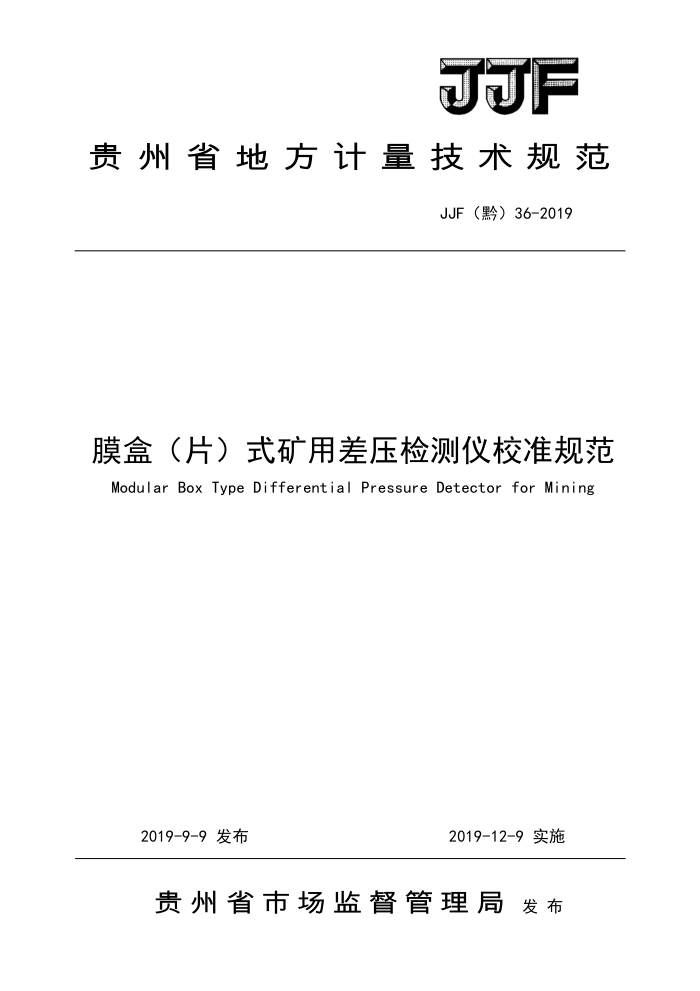

贵州省地方计量技术规范
JJF（黔）36-2019
膜盒（片）式矿用差压检测仪校准规范 Modular Box Type Differential Pressure Detector for Mining
2019-9-9 发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF(黔）36—2019
膜盒（片）式矿用差压
检测仪校准规范 Modular BoxType Differential Pressure Detector for Mining
JJF（黔）36—2019
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：
本规范委托遵义市产品质量检验检测院负责解释 JJF(黔）36—2019
本规范主要起草人：
陆道枢（遵义市产品质量检验检测院）
谭克刚（遵义市产品质量检验检测院）
程宏（遵义市产品质量检验检测院）陈凤娟（遵义市产品质量检验检测院）
参加起草人：
叶飞（遵义市产品质量检验检测院）朱麟凯（遵义市产品质量检验检测院）杨顺明（遵义市产品质量检验检测院） JJF（黔）36—2019
目 录
引言. 范围
.(II) (1) (1) . (1) . (1) .. (1) . (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) . (4) (5) (5) ... (5) . (5) .. (6) (7) (9) (11)
1
2引用文件 3 概述 4计量特性... 4.1示值误差 4.2重复性 4.3回程误差 4.4信号传输误差 4.5绝缘电阻 5校准条件.. 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法.. 6.1校准前检查 6.2示值误差 6.3重复性 6.4回程误差 6.5信号传输误差 6.6绝缘电阻测试 7校准结果表达与处理， 7.1校准记录 7.2校准结果的处理 8复校时间间隔附录A校准不确定度评定示例附录B校准记录格式附录C校准证书内页格式
..
1 JJF(黔）36—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》，并参照JJG1087-2013《矿用氧气检测报警器》、AQ6201-2006《煤矿安全监控系统通用技术条件》、MT393-1995《矿用差压传感器通用技术要求》编制。
II JJF（黔）36—2019
膜盒（片）式矿用差压检测仪校准规范
1范围
本规范适用于矿用膜盒式、膜片式差压检测仪（以下简称检测仪）的校准。
2引用文件
本规范引用了下列文件： JJG1087-2013矿用氧气检测报警器 AQ6201-2006煤矿安全监控系统通用技术条件 MT393-1995矿用差压传感器通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
膜盒（片）式矿用差压检测仪用于矿井作业环境气体差压的监测，主要由膜盒式、膜片式差压传感器、放大器和远程传输部件组成。其通过差压传感器检测气体压力差并转换成电信号，经电路处理，以差压测量值显示出来，并同时具有电信号远传功能将测量值传输到安全监控平台
4计量特性
4.1示值误差
最大允许误差：土2%FS。
4.2重复性
重复性应不大于2%FS。 4.3回程误差
检测仪的回程误差应不大于2%FS。 4.4信号传输误差
信号传输误差绝对值应不大于1%。
1 JJF（黔）36—2019
4.5绝缘电阻
检测仪的电源、信号端与外壳之间，绝缘电阻应不小于50M2。
5校准条件 5.1环境条件 5.1.1 校准环境温度（15～35）℃。 5.1.2 校准环境相对湿度应不大于85%。 5.2 测量标准及其他设备
测量标准及其他设备符合表1要求。
表1测量标准及其他设备
名称压力发生装置
技术要求
压力：（0～0.2）MPa，准确度等级：0.05级
标准压力表
压力：（0～0.1）MPa，准确度等级：0.05级
直流稳压电源
输出电压：DC(0～30)V；输出电流：DC(0～5)A
数字万用表频率计绝缘电阻表 2km电缆仿真电路 直流电阻：≤12.82/km：分布电容：≤0.06uF/km：分布电感：≤0.8mH/km
准确度级别不低于1.0级
频率范围：（0～1000）kHz；分辨率：1Hz；频率稳定度不大于1×10*
额定电压等级：500V：准确度级别不低于10.0级
6校准项目和校准方法
6.17 校准前检查 6.1.1 检测仪的各调节部件应能正常动作，各紧固件应无松动。 6.1.2检测仪不应有影响其正常工作和防暴安全的损伤，新制造的涂层不应有明显的颜色不匀和剥落，各部件结合处应平整。 6.1.3检测仪应标明制造单位名称和检测仪名称、型号、出厂编号、制造日期、 防暴标志及编号、矿用安全标志及编号。 6.1.4检测仪应在铭牌中注明其测量范围、最大允许误差等主要技术指标。
2
