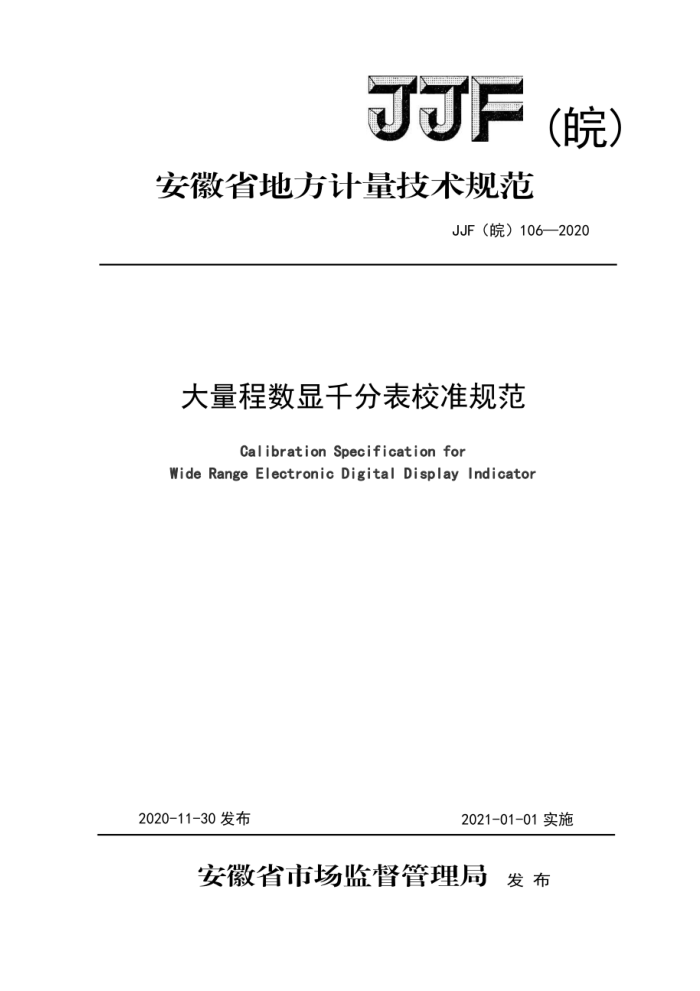

JJF (皖)
安徽省地方计量技术规范
JJF（皖）106—2020
大量程数显千分表校准规范
CalibrationSpecificationfor
Wide Range Electronic Digital DisplayIndicator
2020-11-30发布
2021-01-01实施
安徽省市场监督管理局 发布 JJF3106-2020
大量程数显干分麦
55
校准规范
4F完）105-2020
Callhration Spesifieation for ids Ranaa EleotronicDigital Display
Indicwtor
妇口单位：安微省儿何量计量技术委员会生要起章单位：安庆市计量测试所参加起章单位：无锡市景达数控电器厂
本规范委托安版智儿何量计量技水委员会辉辉 JJF（皖）106-2020
本规范主要起草人：
李品 （安庆市计量测试所）李艳武（安庆市计量测试所）方联欧（安庆市计量测试所）金海庆（安庆市计量测试所）
本规范参加起草人：
华明（无锡市景达数控电器厂） JJF（皖）106-2020
目录
目 录引言 1范围 2引用文件 3概述 4计量特性 4.1 测头测量面的表面粗糙度 4.2 行程.. 4.3 测量力. 4.4 示值漂移... 4.5 示值变动性 4.6 示值误差.. 4.7 回程误差 5 校准条件. 5.1 环境条件 5.2 测量标准及其他设备 6 校准方法 6.1 测头的测量面的表面粗糙度 6.2 指示表的行程 6.3 测量力 6.4 示值漂移.. 6.5 示值变动性. 6.6 示值误差. 6.7 回程误差 7 校准结果表达.
III
2
2
3
4
4
5
复校时间间隔附录A大量程数显千分表示值误差测量结果的不确定度评定示例. 附录B大量程数显千分表校准记录（式样）
S
.6
10
I JJF（皖）106-2020
附录C校准证书或校准报告内容附录D校准结果（式样）
...
.14
II JJF（皖）106-2020
引言
本规范编制依据JJF1071一2010《国家计量校准规范编写规则》，JJF1001一2011 《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》，并充分考虑了GB/T18761一2007《电子数显指示表》等规范和标准的要求
本规范为首次制定。
Ⅲ JJF（皖）106-2020
大量程数显千分表校准规范
1范围
本规范适用于分辨力为0.001mm、0.005mm，测量范围上限大于10mm，且小于等于30mm的大量程数显千分表（以下简称指示表）的校准。
2引用文件
下列文件中的条款通过引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否使用这些文件的最新版本。本规范引用了下列文件：
GB/T18761-2007电子数显指示表
3概述
大量程数显千分表是一种采用线性编码器和数字显示技术，将测头的微小直线位移量通过数字形式显示出来的一种位移指示计量器具。主要用于测量制件的尺寸和形状、位置误差等，其结构形式见图1所示。
1OD8001
3
HD
图1大量程数显千分表外形结构示意图 1一显示屏：2一功能按键：3轴套：4测杆：5-测头
1 JJF（皖）106-2020
4计量特性 4.1 测头测量面的表面粗糙度
指示表的测头测量面的表面粗糙度不超过表1的规定。
表1表面粗糙度
μm
测头材料
钢 Ra0.1
硬质合金 Ra0.2
测头测量面的表面粗糙度
4.2 行程
指示表的行程应超过测量范围上限，超过量不小于0.5mm。 4.3 测量力
指示表的测量力不应大于表2的规定。
N
表2测量力
分辨力 0.001mm 0.005mm
测量力变化
最大测量力
测量力落差
2.2 2.2
0.8 1.0
1.0 1.0
4.4示值漂移
指示表的测杆在任意位置时，1小时内的示值漂移应不大于其分辨力。 4.5 5示值变动性
分辨力为0.001mm的指示表的示值变动性应不超过0.003mm，分辨力为 0.005mm的指示表的示值变动性应不超过0.005mm。 4.6示值误差
指示表的示值误差应不超过表3的规定。 4.7回程误差
指示表的回程误差应不超过表3的规定。
表3示值误差和回程误差
mm
示值误差任意0.2 0.003 0.010
分辨力
回程误差
全量程 0.010 0.015
任意0.02 0.002
任意1.0 0.005 0.010
0.001 0.005
0.003
0.005
2 JJF (皖)
