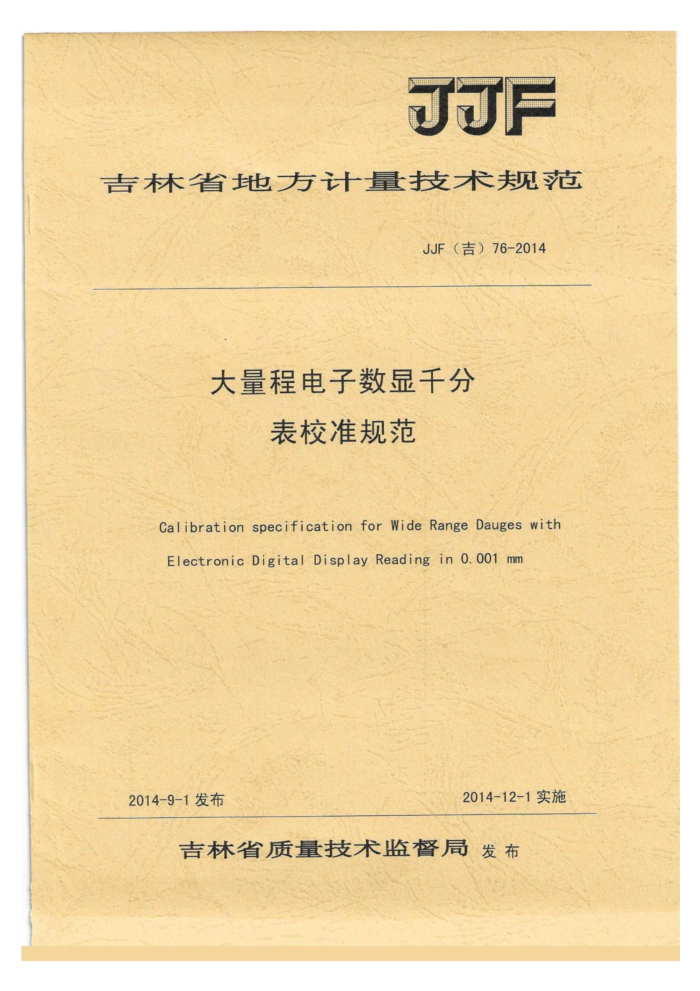

吉林省地方计量技术规现范
JJF（吉）76-2014
大量程电子数显千分
表校准规范
Calibration specification for Wide Range Dauges with Electronic Digital Display Reading in 0.001 mm
2014-12-1实施
2014-9-1发布
吉林省质量技术监督局发布 JJF（吉）76-2014
大量程电子数显千分表
校准规范
JJF（吉）76-2014
Calibration specification for Wide Range Dauges with Electronic DigitalDisplayReading in0.001mm
归 口单位： 吉林省质量技术监督局
主要起草单位： 吉林省计量科学研究院
参加起草单位： 一汽大众汽车有限公司
本规范条文由吉林省计量科学研究院负责解释 JJF（吉）76-2014
本规范主要起草人：
窦艳红 （吉林省计量科学研究院）郑婉喆 （吉林省计量科学研究院）贺志超 （吉林省计量科学研究院）许静 （一汽大众汽车有限公司）
参加起草人：
穆丽红 （吉林省计量科学研究院）赵 刚 （一汽大众汽车有限公司） JJF（吉）76-2014
目录
(II) (1) (1) (1) (2) (3) (4) (5) (6) (7) (11)
引言· 1 范围· 2 引用文件· 3 概述·
计量特性 5 校准条件 6 校准项目和校准方法： 7 校准结果表达· 8 复校时间间隔附录A电子数显千分表示值误差测量结果不确定度的评定实例. 附录B校准证书内页格式·
4
.-.....
..............
- JJF（吉）76-2014
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》 JJF1059-1999《测量不确定度评定与表示》共同构成支撑校准规范修订工作的基础性系列规范。
本规范中的计量特性部分参照JJG379-2009《大量程百分表》和GB/T18761-2007《电子数显指示表》中的技术要求。
本规范是首次发布。
II JJF（吉）76-2014
大量程电子数显千分表校准规范
1范围
本规范适用于分辨力为0.005mm、测量范围上限大于10mm，小于等于50mm 及分辨力为0.001mm，测量范围上限大于10mm，小于等于30mm的大量程电子数显千分表的校准。 2引用文件
本规范引用下列文件 JJF1001-2011 JJF1059.1-2012 测量不确定度的评定与表示
通用计量术语及定义
指示表（指针式、数显式）大量程百分表
JJG34-2008 JJG379-2009 GB/T 18761-2007 电子数显指示表使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
大量程电子数显千分表是将测杆的直线位移以数字显示的计量器具。主要用于测量制件的尺寸和形状、位置误差等，常见外型结构见图1和图2。
图1大量程电子数显千分表
1—显示屏；2一功能键；3—轴套；4一测量杆：5一测量头
1 JJF（吉）76-2014
2 3 4
10.350
5
6
7
图2（带模拟指示的）大量程电子数显千分表
1一功能键；2一显示屏：3—模拟指示区；4—数字显示区；5—轴套：6—测量杆：7—测量头
4计量特性 4.1测头测量面的表面粗糙度
测头测量面的表面粗糙度一般不大于表1的规定。
表1表面粗糙度
μm
测头材料
钢 0. 1
硬质合金 0. 2
测头测量面的表面粗糙度Ra
4.2行程
大量程电子数显千分表的行程应超过测量范围，超过量一般不小于0.5
mm。 4.3测量力
大量程电子数显千分表的测量力、测量力变化和测量力落差一般不超过表
2的规定。
表2测量力、测量力变化和测量力落差
分辨力/mm
测量范围S/mm 10≤S≤30 30 最大测量力/N 测量力变化/N 测量力落差/N
2. 2 2.5 2.2
1. 0 2.0 0.8
1. 0 1. 5 1. 0
0. 005
0. 001 4.4测杆径向受力对示值的影响
测杆径向受力对示值的影响一般不超过0.002mm。
2 JJF（吉）76-2014
4.5示值重复性
大量程电子数显千分表的重复性一般不超过表3规定。 4.6示值误差
示值最大允许误差一般不超过表3规定。 4.7回程误差
回程误差一般不超过表3规定。
表3重复性、示值误差、回程误差
mm
最大允许误差
回程误差 重复性
分辨力 测量范围上限S
任意 任意0.2 任意1.0 任意2.0 全量程
0.02
0.010
0.015
10 0.005
0.005
0.010
0.005
0.015 0.020
0.002 0.003 0.005
0.003
0.003
0.010
0.001 注：以上指标不用于符合性判别，仅供参考。 校准条件
5
5.1 环境条件 5.1.1校准大量程电子数显千分表的室内温度在（20土8）℃范围内，校准相对湿度不大于80%，校准前受检表在室内平衡温度时间不少于2h。 5.2 校准项目和标准器见表4。
表 4 校准项目和标准器校准项目
标准器
序号
表面粗糙度比较样块 MPE:+12%~-17%
测头测量面的表面粗糙度
1
行程测量力
2
量具测力仪 MPE:±2%
3
半圆柱侧块、刚性表架和带筋工作台
测杆径向受力对示值的影响
4 5 6
刚性表架和平面工作台数显式指示表检定仪
示值重复性示值误差回程误差
MPE:3 μm/30 mm MPE:5μm/50mm
7 注：也可用满足测量不确定度要求的其它标准器进行校准。
3
