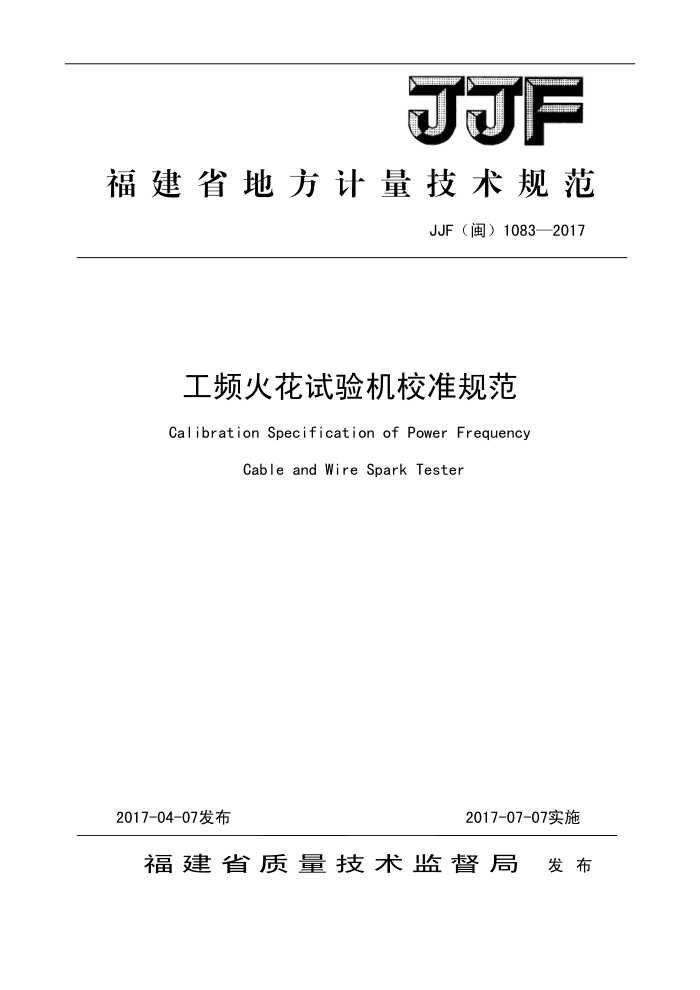

JJF
福建省地方计量技术规范
JJF（闽）1083—2017
工频火花试验机校准规范 Calibration Specification of Power Frequency
Cable andwireSparkTester
2017-04-07发布
2017-07-07实施
福建省质量技术监督局 发布 JJF（闽）1083-2017
工频火花试验机校准规范 Calibration Specification of Power Frequency
JJF（闽）1083—2017
Cable andwireSpark Tester
规范经福建省质量技术监督局于2017年04月07日批准，并自2017年
07月07日起施行。
归口单位：福建省质量技术监督后
南平市计量所
主要起草单位：
本规范委托起草单位负责解释 JJF（闽）1083-2017
本规范主要起草人：
孙峰生 （南平市计量所）参加起草人：
叶昆满（南平市计量所）
吴隆建（南平市计量所）江迎春（南平市计量所）叶萍 (南平市计量所) JJF（闽）1083-2017
录
目
引言
(I) (1) (1) (1) (1) (2) (2) (2) ..(3) .(3) .(3) ..(4) (4) (4) .(4) (4) (4) ..(4) (5) (5) .(5) .(8) .(8) (9) .(10) (12)
范围 2 引用文件 3 术语和计量单位 4 概述
1
计量特性 5.1 一般检查 5.2 试验电极 5.3 保护电极 5.4 试验电压 5.5 灵敏度试验 5.6 稳定性试验 5.7 绝缘电阻 5.8 工频耐压试验
5
校准条件. 6.1 环境条件 6.2 标准装置 6.3 辅助设备 7 校准项目和校准方法， 7.1 校准项目 7.2 校准方法 8 校准结果表达 9 复校时间间隔附录A工频火花试验机校准原始记录. 附录B校准证书校准结果内页内容附录C工频火花试验机试验电压测量结果的不确定度评定示例
6 JJF（闽）1083-2017
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》 JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。
本规范主要参考JJG795-2004《耐电压测试仪》、GB/T26873-2011《火花试验机》、GB/T 3048.9-2007《电线电缆电性能试验方法第9部分：绝缘线芯火花试验》、JB/T4278.10-2011 《橡皮塑料电线电缆试验仪器设备检定方法第10部分：火花试验机》编制而成
本规范为首次发布。
II JJF（闽）1083-2017
工频火花试验机校准规范
1范围
本规范适用于电线电缆生产过程中检测绝缘层质量用的工频火花试验机（以下简称火花试验机）的校准。
不适用于直流火花试验机、高频火花试验机、火花检漏仪和其他用途的火花试验机的校
准。 2引用文件
JJG795-2004《耐电压测试仪》 JJF1071-2010《国家计量校准规范编写规则》 JJF1059.1-2012《测量不确定度评定与表示》 GB/T26873-2011《火花试验机》 GB/T3048.9-2007《电线电缆电性能试验方法第9部分：绝缘线芯火花试验》 JB/T4278.10-2011《橡皮塑料电线电缆试验仪器设备检定方法第10部分：火花试验机》 凡是注日期的引用文件，仅注日期的版本适用于本规则：凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规则。 3术语和计量单位 3.1术语 3.l.1灵敏度试验sensitivitytest
检测火花试验机在一定试验电压和小于规定的放电稳态电流下，其击穿计数装置对试品的高压击穿放电现象的响应情况。 3.l.2稳定度试验stabilitytest
检测火花试验机在最高标称试验电压下，其击穿计数装置对试品的高压击穿放电现象的响应情况。 3.1.3击穿计数装置breakdowncounter
击穿计数装置由显示计数器和讯响报警器组成，能准确记录火花击穿的次数并报警。
3.2计量单位
试验电压使用的法定计量单位为V（伏特），或是它的十进倍数单位kV；电极长度使用的法定计量单位为m（米），或是它的分数单位mm（毫米）、cm（厘米）。 4概述
用途：火花试验机是用以检测线缆缺陷的专用计量设备，它通过高压电源产生交流高压，经试验电极对线缆进行电性能动态测试。
1 JJF（闽）1083-2017
原理：当通过高压区的线缆缺陷被击穿后，被测线缆导体与电极间产生一个放电火花，由此形成的击穿脉冲经控制电路进行击穿信号同步处理，使线缆上一个击穿点在计数器上记录一次，同时也驱动报警电路完成击穿报警、停机等工作程序。
结构：火花试验机主要由高压电源、试验电极、保护电极、安全保护连锁装置、试验电压表、击穿计数指示器、报警装置和必要的控制电路等部分组成，见图1。
I
V 61
=
ZL6 L5
10
Z
9
1一一试验导体；2一一社 被试绝缘线芯（电线）；3一一试验电极；4一一试验电极箱；5- 检测控制装置 6一一高压电源：7- —接地；8——保护电极；9——绝缘子；10——收线盘
图1火花试验机的示意图
5计量特性 5.1一般检查 5.1.1外观 5.1.1.1 外观指示应清晰，不应有影响使用的明显缺陷 5.1.1.2各零部件装配应牢固，功能开关、按键、旋钮应灵敏可靠。 5.1.1.3外壳上应有明显的接地端子和接地标识。 5.1.2标志
火花试验机的铭牌上应有以下主要标志：产品名称、型号规格、出厂编号、制造厂名（或商标）、生产日期、等级指数、被试品最大走线速度、最大试品外径、电源电压、输出试验电压范围、试验电压表变比等。 5.1.3安全性
安全保护连锁装置应保证在开启试验电极箱时，能自动切断高压电源，且试验电极自动
接地。 5.2试验电极 5.2.1试验电极底部应制成“V”形或“U”形，对地应保持良好绝缘，保证在最高试验电压下，当绝缘端子受潮时火花试验机也应正常运行，试验电极的有效宽度应大于最大被试品外径30mm，试验电极的有效长度应满足在最大走线速度下被试品绝缘表面通过电极的时间 2
