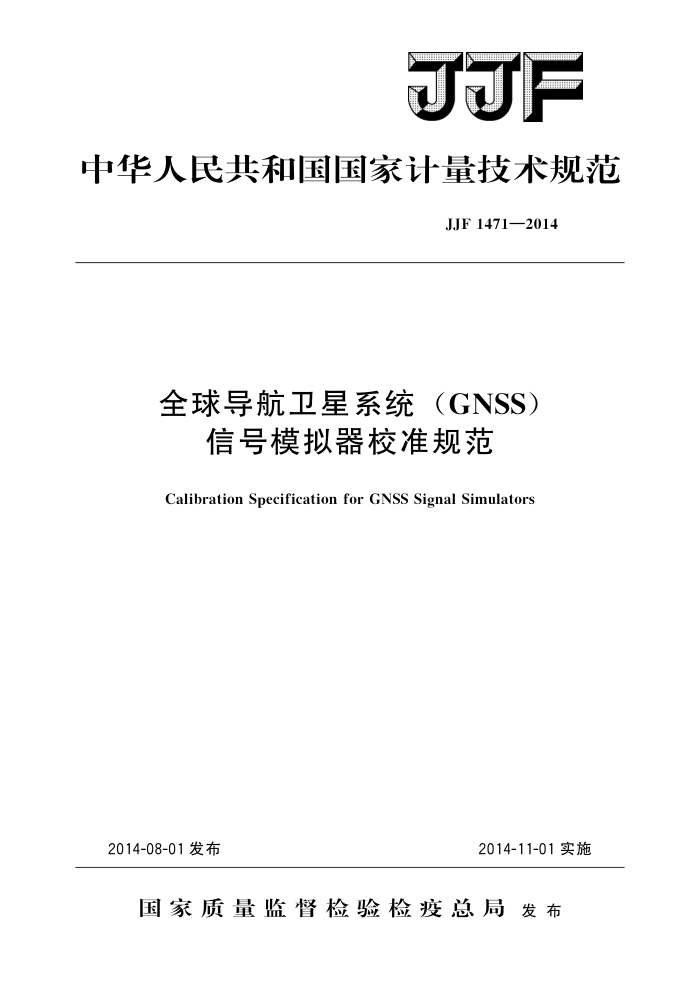

JJF
中华人民共和国国家计量技术规范
JJF1471—2014
全球导航卫星系统（GNSS)
信号模拟器校准规范
Calibration Specification for GNSS Signal Simulators
2014-11-01实施
2014-08-01发布
国家质量监督检验检疫总局发布 JJF1471—2014
全球导航卫星系统（GNSS)
信号模拟器校准规范 Calibration Specification for GNSS Signal
JJF 1471—2014
Simulators
归口单位：全国时间频率计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：北京华力创通科技股份有限公司
国防科技大学
北京卫星导航中心
上海市计量测试技术研究院
北京无线电计量测试研究所
本规范委托全国时间频率计量技术委员会负责解释 JJF1471—2014
本规范主要起草人：
梁 坤（中国计量科学研究院）张爱敏（中国计量科学研究院）
参加起草人：
邹德君（北京华力创通科技股份有限公司）
牟卫华（国防科技大学）蔡志武（北京卫星导航中心）董莲（上海市计量测试技术研究院）杨 军（北京无线电计量测试研究所） JJF1471—2014
目 录
引言 1 范围 2 引用文件 3 术语和计量单位 3.1加加速度 3.2 内部通道延迟 3.3 二相键控 3. 4 误差矢量幅度 4 概述 5 计量特性 5.1 射频信号载波频率偏差 5. 2 功率范围 5.3 功率分辨力 5. 4 功率偏差 5.5 动态范围 5. 6 伪距分辨力 5.7 伪距率分辨力 5.8 内部通道延迟 5.9 谐波抑制 5.10 非谐波抑制· 5.11 相位噪声.. 5.12 内部时基频率准确度和1s频率稳定度 5.13 误差矢量幅度·· 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8校准结果表达…· 9 复校时间间隔附录A 原始记录格式附录B 校准证书（内页）格式附录C校准结果的不确定度评定示例
-
.
..
11 12 13
19
21
I JJF1471—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制，其中测量结果不确定度的评定依据JJF1059.1一2012《测量不确定度评定与表示》进行
本规范参考了国家标准GB/T19391一2003《全球定位系统（GPS）术语及定义》 的相关内容。
本规范为首次制定。
ⅡI JJF1471—2014
全球导航卫星系统（GNSS）
信号模拟器校准规范
1范围
本规范适用于全球导航卫星系统（GNSS）信号模拟器（以下简称模拟器）的校准。 2 引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1180—2007时间频率计量名词术语及定义 JJF1403一2013全球导航卫星系统（GNSS）接收机（时间测量型）校准规范 GB/T19391一2003全球定位系统（GPS）术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1加加速度jerk
加速度的时间变化率。 3.2内部通道延迟internalchanneldelay
模拟器内部通道的信道特性引人的信号时间延迟。 3.3二相键控binaryphaseshiftkeying，BPSK
相移键控（PSK）是一种数字调制制式，它采用改变或调制载波的相位来传输数据。BPSK是二相相移键控，使用两个相差180°的相位分别代表0和1，取码元为“1” 时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相。 3.4误差矢量幅度errorvectormagnitude，EVM
误差矢量信号平均功率的均方根值与理想信号平均功率的均方根值之比，以百分比的形式表示。 4概述
GNSS信号模拟器是GNSS系统信号发生器，用于模拟产生特定的GNSS系统信号。模拟器提供全球导航卫星系统导航信号仿真，卫星星座可包括GPS、GALILEO、 GLONASS、BDS等，可用在GNSS接收机的研发、生产和计量过程的各个环节。
图1描述了模拟器的基本结构和工作原理。数学仿真控制软件对导航卫星、信号传输环境和接收用户进行建模，模拟导航系统全星座的运行和用户的运动状态，运算产生信号模型参数，通过这些信号模型参数控制生成真实的动态导航射频信号。
1 JJF1471—2014
5.9谐波抑制
谐波抑制：（一60～一20）dBc。 5.10非谐波抑制
非谐波抑制：（一60～一30）dBc。
5.11相位噪声
不同频偏的相位噪声如下：（-90～-60）dBc/Hz（频偏10Hz）；（-100～一65）dBc/Hz（频偏100Hz）；（-110～—70）dBc/Hz（频偏1kHz）；（-120～一80）dBc/Hz（频偏10kHz）；（-130～—85）dBc/Hz（频偏100kHz）。
5.12内部时基频率准确度和1s频率稳定度
频率准确度：5×10-8~5×10-11； 1频率稳定度：（1×10-8～1×10-12）/s。
5.13误差矢量幅度
误差矢量幅度：2%～20%。 注：以上指标仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：在（23士5）℃内任选一点，温度变化不超过士2℃。 6.1.2环境相对湿度：≤80%。 6.1.3电源电压：（220士11）V；
电源频率：（50士1）Hz。 6.1.4无影响仪器正常工作的电磁干扰和机械振动。 6.2测量标准及其他设备 6.2.1功率计
频率范围：100kHz～3.6GHz；测量范围：一80dBm~0dBm；最小分辨力：0.01dB。
6.2.2测量接收机
频率范围：100kHz～3.6GHz；测量范围：一140dBm~10dBm；最小分辨力：0.01dB。
6.2.3实时频谱分析仪
频率范围：100Hz～3.6GHz；幅度范围：一170dBm~10dBm。
3
