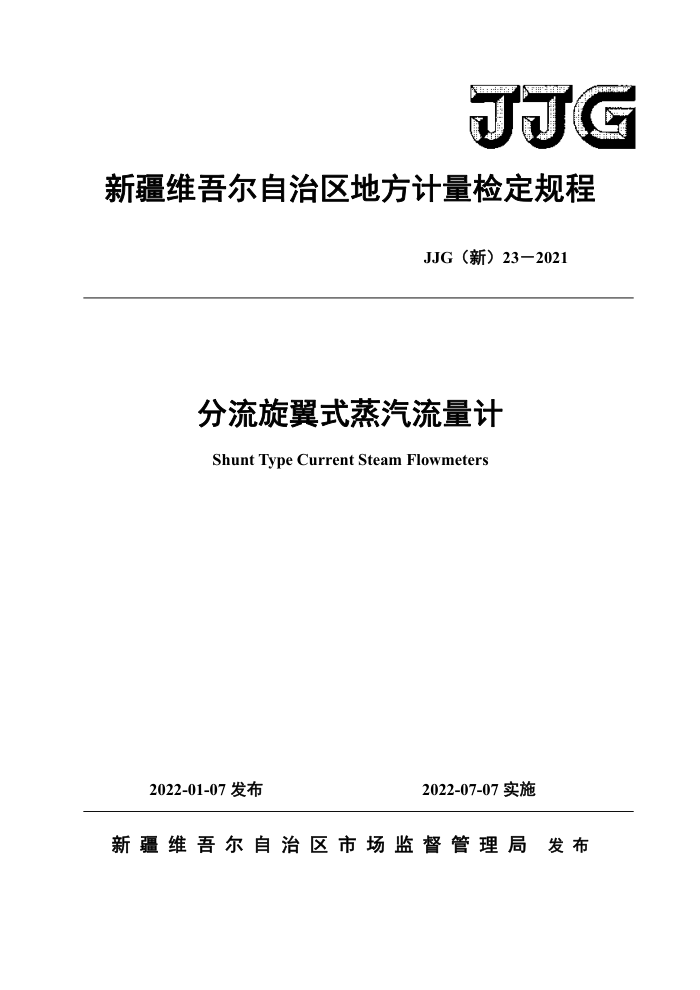

JJG
新疆维吾尔自治区地方计量检定规程
JJG（新）23一2021
分流旋翼式蒸汽流量计 ShuntTypeCurrentSteamFlowmeters
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJG(新)23—2021
分流旋翼式蒸汽流量计
JJG（新）23—2021
检定规程 Verification Regulation of
Shunt Type Current Steam Flowmeters
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：中国石油乌鲁木齐石化公司
乌鲁木齐市检验检测中心
新疆大学
本规程委托起草单位负责解释 JJG(新)23—2021
本规程主要起草人：
李晓宇（新疆维吾尔自治区计量测试研究院）
李浩（新疆维吾尔自治区计量测试研究院）
参加起草人：
蒋建新（中国石油乌鲁木齐石化公司）
刘敦利（新疆维吾尔自治区计量测试研究院）
石星（乌鲁木齐市检验检测中心）许燕 (新疆大学) JJG（新)23—2021
目录
引 1 2 3 3. 1 术语 3. 2 计量单位
II (1) (1) (1) (1) (1) (1) （1) (2) (2) (2) (2) (2) ..(2) (3) (3) (3) :(3) (6) (6)
言
范围引用文件术语和计量单位
概述
4 4. 1 工作原理 4. 2 结构和形式
计量性能要求
5 5. 1 准确度等级 5. 2 重复性 6
+
通用技术要求
6. 1 外观 6. 2 密封性 7
计量器具控制
7. 1 检定条件 7. 2 检定项目和检定方法 7. 3 检定结果的处理 7. 4 检定周期附录A 检定记录格式附录B 检定证书内页格式附录C 检定结果通知书内页格式附录D 测量不确定度评定实例
+
(7) :(8) :(9) (10)
.. JJG（新）23—2021
引言
JJF1001—2011 《通用计量术语及定义》、JJF1002-2010 《国家计量检定规程编写规则》、和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制定的基础性系列规范
本规程参考了JJF1004-2004《流量计量名词术语及定义》、JB/T9247-1999 《分流旋翼式蒸汽流量计》的有关内容，结合工作实际制定。
本规程为首次发布。
II JJG（新）23—2021
分流旋翼式蒸汽流量计检定规程
1 范围
本规程适用于分流旋翼式蒸汽流量计的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件 JJF1004-2004流量计量名词术语及定义 JB/T9247-1999分流旋翼式蒸汽流量计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语
分流旋翼式蒸汽流量计shunttypecurrentsteamflowmeter 是一种差压--分流原理的速度式流量计，一般用于测量饱和蒸汽流量。以下
简称流量计。
3.2计量单位
累积流量单位：千克，符号：kg。 4概述 4.1工作原理
流量计的表体中安装有节流件，流体流经节流件产生压力差。节流件上下游两侧开孔，上游分流旁路管道入口设置有喷嘴和翼轮，在压力差的作用下，一部分流体经喷嘴流经分流管路冲击安装在分流管路中的翼轮，使其旋转。翼轮的转速与流经分流管路的流量成正比。因主流与分流之间的分流比在一定流量范围内是一个常数，测出分流量就可推知总流量。
1 JJG（新）23—2021
4.2结构和形式
4.2.1构成
流量计主要由表体、节流件、翼轮、喷嘴、阻尼器、计数器等组成。 4.2.2形式
按压力补偿功能可分为 A型：具有手动压力补偿功能； B型：具有自动压力补偿功能； C型：具有微机化自动压力补偿功能，
5计量性能要求
5.1准确度等级
流量计的准确度等级及对应的最大允许误差要求见表1。
表1流量计的准确度等级及对应的最大允许误差
4. 0 ±6.0% ±4.0%
2. 5 ±4. 0% ±2.5%
流量计准确度等级
低区：0.3qmx≤q<0.5qmax 高区：0.5qmax≤q≤qmax
最大允许误差
5.2重复性
流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的 1/2. 6 通用技术要求
6.1外观 6.1.1流量计的铭牌应标有产品及制造厂名称、型号、测量范围、口径、出厂编号、准确度等级、公称流量、最大压力、最高温度、制造年月。 6.1.2流量计表体应有明显的流向标识。 6.1.3流量计表体不得有裂纹、锈蚀，焊接部位应平整，不得有虚焊、脱焊现象，密封面平整，不得有损伤。 6.1.4流量计读数部分显示清晰，指针运转顺畅，无卡顿现象。 6.1.5流量计注水口丝堵、排水口堵头完好，可进行注、排水。
