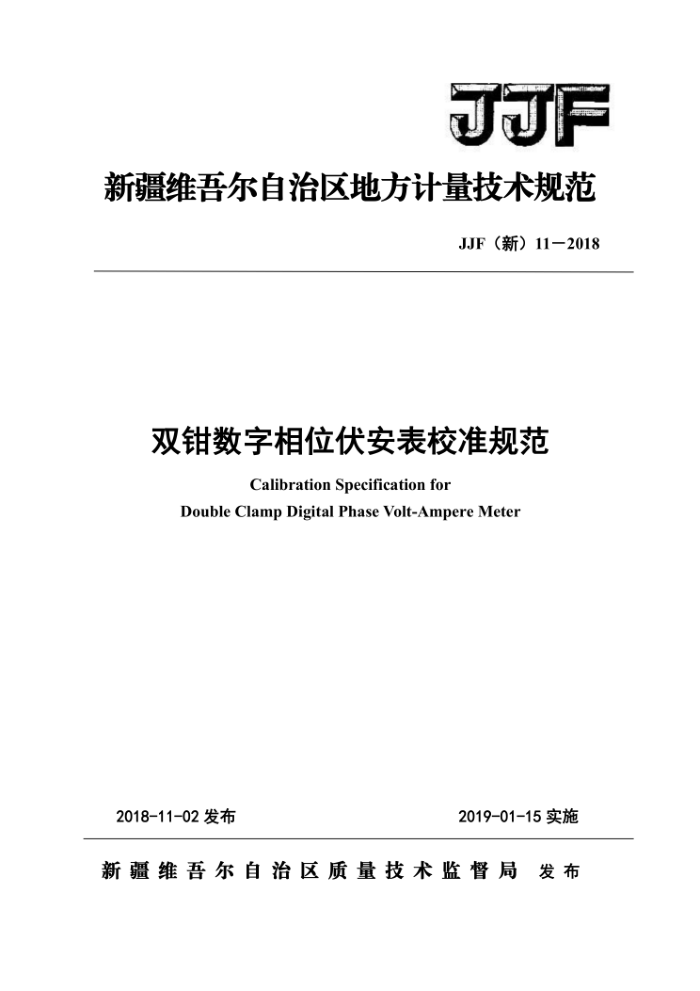

新疆维吾尔自治区地方计量技术规范
JJF（新）11-2018
双钳数字相位伏安表校准规范
Calibration Specification for
DoubleClampDigitalPhaseVolt-AmpereMeter
2018-11-02发布
2019-01-15实施
新疆维吾尔自治区质量技术监督局发布 JJF(新）11-2018
双钳数字相位伏安表校准规范 Calibration Specificatiom for Domble Clamp Digital Phase Volt-Ampere Meter
JJF（新）112018
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JF (新)11-2018
本规范主婴起草人
倪大志（新疆维吾尔自治区计量测试研究院）王晓文 （新疆维吾尔自治区计量测试研究院）
参加起草人：
李斌（新疆维吾尔自治区计量测试研究院）
杰恩斯。木卡依（新疆维吾尔自治区计量测试研究院）
迪拉热·萨依然 （新疆维吾尔自治区计量测试研究院） JJF(新)11-2018
目录
引 言 1范围 2引用文件 3概述。 4计量特性。 4.1 交流电压与电流 4.2 相位 5校准条件 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法。 6.1外观及工作正常性检查 6.2校准前准备 6.3校准时接线 6.4基本量程 6.5交流电压与电流。 6.6相位 7校准结果 7.1校准记录 7.2校准证书 8复校时间间隔附录A 双钳数字相位伏安表原始记录格式附录B 校准证书的内容附录C 双钳数字相位伏安表测量不确定度评定
T JJF(新)11—2018
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJF1587-2016《数字多用表校准规范》、JJF1075-2015《钳形电流表校准规范》等文件的基础上，结合国内双钳数字相位伏安表的质量控制现状制订。
本规范为首次发布。
II JJF新)11—2018
双钳数学相位伏安表校准规范
1范围
本规范适用于交流电压（0.1~500）V，交流电流0.1mA~10A，相位（0~359.9）°
双钳数字相位伏安表的校准，其他相位伏安测量仪的校准可以参照本规范。
2引用文件
本规范引用了下列文件： JJF1587-2016数字多用表 JJF1075-2001 钳形电流表 JJG440-2008工频单相相位表 JJF1491-2014数字式交流电参数测量仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
双钳数字相位伏安表是专为现场测量电压、电流及相位的双通道输入测量仪表。主要用来测量U-U、I-I及U-I之间的相位。同时还可以通过电压端子测量电压，采用钳形电流互感器转换方式测量电流。
4计量特性
4.1交流电压与电流
双钳数字相位伏安表交流电压与电流的最大允许误差可采用公式（1）～公式（3）中的一种进行表示，具体采用何种表示方式，应根据制造商说明书，或按客户和制造商双方达成的技术协议。
(1) (2)
Amax = ±(a% A, + b% Am) max=±(a%A,+n)
Ymax =±| a% + b%
(3)
A
1 JJF（新)11—2018
式中： △max一用绝对误差表示的最大允许误差，V或A； Ymax一用相对误差表示的最大允许误差，%； A一被校仪器的读数值，V或A；
Am一被校仪器的量程值，V或A； a一与读数有关的误差系数； b一与量程值有关的误差系数： n一以数字表示的绝对误差项，n=b%Am。
4.2相位
最大允许误差应不超过士2°或土3° 注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。 校准条件
5
5.1 环境条件
环境温度：（20士5）℃；相对湿度：（35～75）%RH；无强电磁场干扰、无震动；
5.2 测量标准及其他设备
计量标准器的最大允许误差应小于被校仪表最大允许误差的1/3，分辨力应小于被校仪表最大允许误差的1/5，测量范围应覆盖双钳数字相位伏安表各功能的输出范围。测量标准参见表1
表1 校准参数及测量标准器
序号
校准参数
标准源法
标准电压源标准电流源
1 2 3
交流电压交流电流相位
三相标准功率源（相位调节）
2
