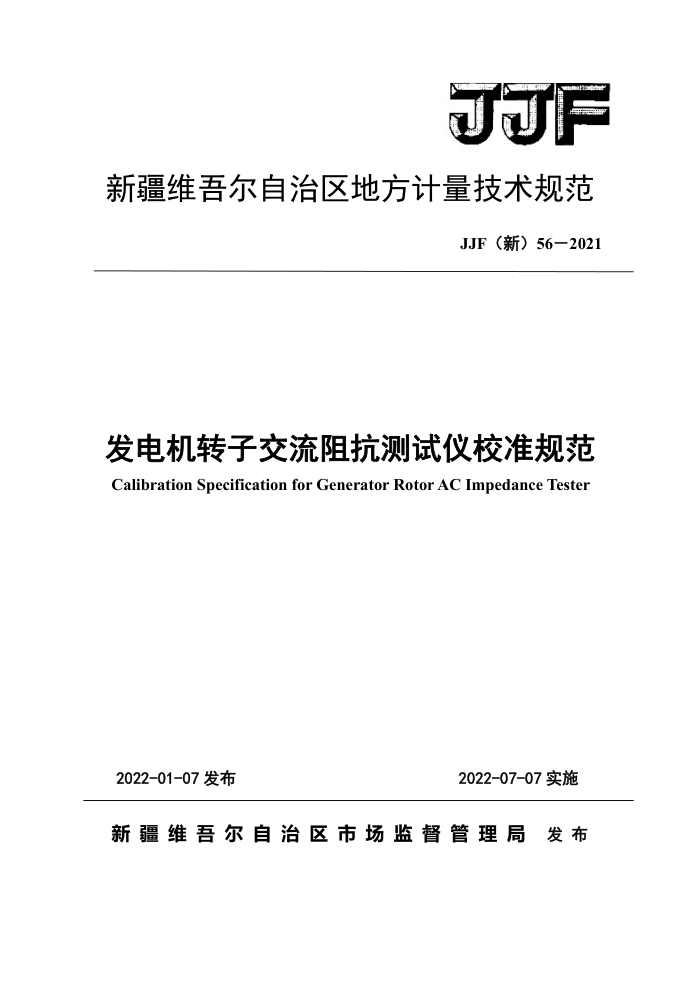

新疆维吾尔自治区地方计量技术规范
JJF（新）56-2021
发电机转子交流阻抗测试仪校准规范 Calibration Specification for Generator Rotor AC Impedance Tester
2022-07-07实施
2022-01-07发布
新疆维吾尔自治区市场监督管理局发布 JJF(新)56-2021
发电机转子交流阻抗测试仪校准规范 Calibration Specification for GeneratorRotorAC ImpedanceTester
JJF（新）56—2021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：新疆立新能源股份公司
本规范委托起草单位负责解释 JJF(新)56-2021
本规范主要起草人：
罗雪芳（新疆维吾尔自治区计量测试研究院）
吴蓓（新疆维吾尔自治区计量测试研究院）
参加起草人：
刘志强（新疆维吾尔自治区计量测试研究院）李斌（新疆维吾尔自治区计量测试研究院）王晓文（新疆维吾尔自治区计量测试研究院）丁昭（新疆维吾尔自治区计量测试研究院）王博（新疆立新能源股份公司） JJF(新)56-2021
目 髪录
引 1范围. 2引用文件 3术语和计量单位. 3.1术语和定义. 3.2计量单位.. 4 概述.... 4.1用途. 4.2工作原理， 5计量性能要求. 6校准条件.. 6.1环境条件， 6.2测量标准及其他设备 7校准方法 7. 1 校准项目. 7. 2 校准方法. 8 校准结果 8.1 校准记录.... 8.2 校准证书. 9 复校时间间隔. 附录A 发电机转子交流阻抗测试仪校准原始记录格式附录B 校准证书的内容. 附录C 发电机转子交流阻抗测试仪测量结果不确定度评定
育
....2
3
.. 4
..9
..9 .10
......
.13 JJF(新)56-2021
引言
JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范主要参考JJG124-2005《电压表、电流表、功率表及电阻表检定规程》、
JJF1491-2014《数字式交流电参数测量仪校准规范》和JJF1587-2016《数字多用表校准规范》编制而成。
本规范为首次制定
II JJF(新)56-2021
发电机转子交流阻抗测试仪校准规范
1范围
本规范适用于频率（45～75)Hz、交流电压（0.01～600）V、交流电流（0.01～120）
A、功率（0.01～72）kW、交流阻抗（0.001～1000）2范围内的发电机转子交流阻抗测试仪（以下简称测试仪）的校准。本规范不适用于直流电阻测试仪的校准。
2引用文件
本规范引用以下文件： JJG124-2005电压表、电流表、功率表及电阻表检定规程 JJF1491-2014数字式交流电参数测量仪校准规范 JJF1587-2016数字多用表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1发电机转子generatorrotor
发电机转子是由铁芯（或磁极、磁轭）绕组、互环、中心环、滑环、风扇及转轴等部件组成。转子的功能是产生磁场。 3.1.2交流阻抗ACimpedance
在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。 阻抗常用Z表示，是一个复数，实部为电阻，虚部为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗，电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。 3.2计量单位
阻抗的国际单位为欧姆（，简称欧），常用的单位还有毫欧（m）、微欧（H Q）、千欧（k）等。 4概述
1 JJF(新)56-2021
4.1用途
测试仪主要是用于测量和分析发电机转子绕组匝间及调相机转子绕组交流阻抗的综合测量仪器（通过阻抗变化，分析绕组匝间是否短路），通过专门设计的测量电路可实现各种同步发电机转子静态、动态交流阻抗同步测量交流电压、交流电流、有功功率、频率等参数的自动测量。 4.2工作原理
实际测量中交流阻抗幅值指某一频率下的电压有效值与电流有效值之比，交流阻抗测量的基本原理如图1所示。通过调压器调节输出电压施加到发电机转子两端，由欧姆定律可知，交流电压与交流电流的比值即为被测交流阻抗幅值，
U RMS 1 RMS
Z =
式中：Z一一被测发电机交流阻抗幅值，（Q）；
U RMS 被测发电机转子两端电压有效值，（V）； I RMS 流经发电机转子的电流有效值，（A）。
调压器 O
发电机转子
S
输入
O
11
U1 U2 12 0 0
0
O O
图1基本原理
5计量特性
测试仪的交流电压、交流电流、有功功率、交流阻抗、频率的测量范围和最大允许误差如表1：
