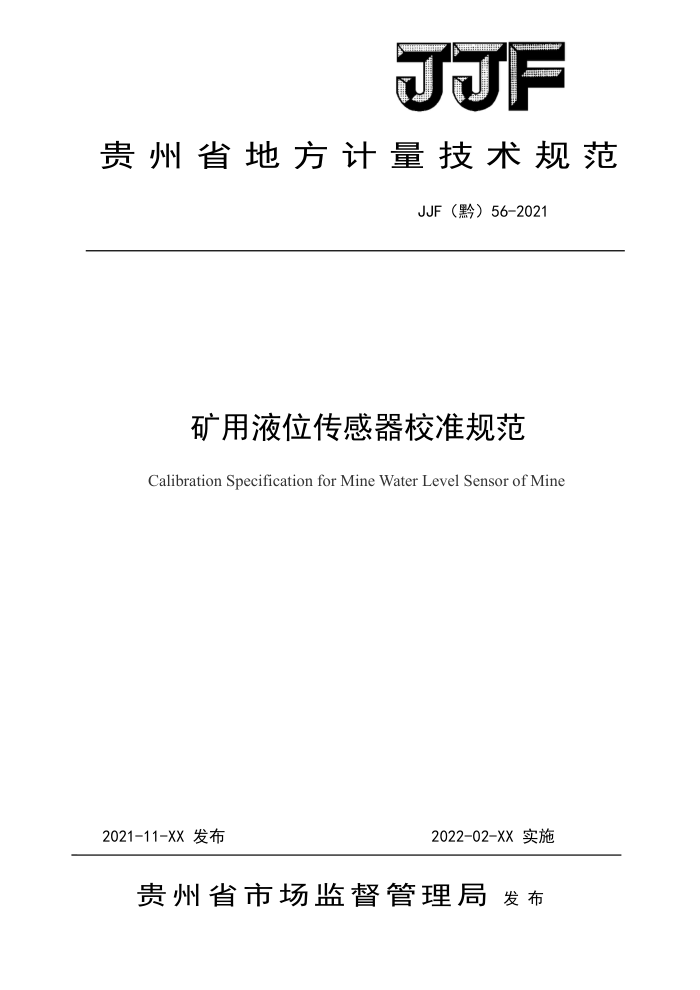

JJF
贵州省地方计量技术规范
JJF（黔）56-2021
矿用液位传感器校准规范
Calibration Specification for Mine WaterLevel Sensorof Mine
2021-11-XX 发布
2022-02-XX实施
贵州省市场监督管理局 发布 JJF（黔）56—2021
矿用液位传感器校准规范 Calibration Specification forWater Level
JJF(黔)56—2021
SensorofMine
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：贵州省劳动保护科学技术研究院
本规范由遵义市产品质量检验检测院负责解释 JJF（黔）56—2021
本规范主要起草人：
万金笔（遵义市产品质量检验检测院）
陆道枢（遵义市产品质量检验检测院）
刘勇（遵义市产品质量检验检测院）邹明松（遵义市产品质量检验检测院）
参加起草人：
庆（遵义市产品质量检验检测院）田敏（遵义市产品质量检验检测院）娄前勇（遵义市产品质量检验检测院）何雨芮（遵义市产品质量检验检测院）
黄永松（遵义市产品质量检验检测院）
李红（贵州省劳动保护科学技术研究院） JJF（黔）56—2021
目 录
引言 1 范围. 2 引用文件. 3 概述， 4 计量特性.. 4.1 示值误差， 4. 2 信号传输误差. 4.3 回程误差 4. 4 重复性. 5 校准条件 5. 1 环境条件. 5.2校准使用的设备 6 校准项目和校准方法 6.1 校准项目..… 6.2 校准方法. A
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (6) (7) (8) (9)
校准结果表达.. 7. 1 校准记录.. 7. 2 校准证书.. 8 复校时间间隔. 附录A石 矿用液位传感器校准原始记录格式. 附录B校准证书内页格式附录C矿用液位传感器示值误差的不确定度评定示例. JJF（黔）56—2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》、并参考了JJG 875-2019《数字压力计》、JJG971-2019 9《液位计》、MT/T393-1995《矿用差压传感器通用技术条件》、MT/T825-1999《矿用水位传感器通用技术条件》进行编制
本规范为首次发布。
I JJF（黔）56—2021
矿用液位传感器校准规范
1范围
本规范适用于压力式矿用液位传感器（以下简称传感器）的校准。
2引用文件
本规范引用了下列文件： JJG875-2019数字压力计 JJG971-2019液位计 MT/T393-1995矿用差压传感器通用技术条件 MT/T825-1999矿用水位传感器通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
传感器是采用差压元件制成的智能液位测量仪表，常用于井下液位的测量传感器通常由电源电路、探头电路、放大电路、A/D转换电路、智能信号处理、显示
电路、信号输出电路等构成。传感器利用差压敏感元件取得压力信号，经智能信号处理后，由数码管直接显示液位值，同时通过信号线输出相对应的信号。液位传感器原理见图1。
DC 12V - 24V
DC/DC
遥控器
红外接收头显示电路声光报警电路断电输出电路 485输出电路频率输出电路
液位传感器头
单片机
电源及驱动
单片机
放大电路
I2C
..:
变送器部分
显示输出部分
图1液位传感器原理图 JJF（黔）56—2021
4计量特性
4.1示值误差
传感器示值的最大允许误差为士（α%FS+b）。其中α是传感器的准确度等级；FS是传感器的满量程；b是传感器分辨率。 4.2信号传输误差
传感器模拟信号传输误差不大于示值的最大允许误差；数字信号传输误差不做要求。
4.3回程误差
回程误差不大于示值最大允许误差的绝对值。 4.4重复性
重复性不大于示值最大允许误差的绝对值。 注：以上技术指标不用于合格性判定，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：（20±5）℃。 5.1.2相对湿度：≤75%。 5.1.3大气压力：（86～106）kPa。 5.1.4校准设备及被校传感器所处的附近应无明显的机械振动。 5.2校准使用的设备
校准使用的主要设备及其它配套设备见表1。
表1 校准使用的主要设备及其它配套设备
序号
设备名称
技术要求
数字压力计的最大允许误差的绝对值不大于被校传感器最大允许误差绝对值的四分之一，测量范围大于或等于被校传感器的测量范围。 测量范围：DC（0～30）mA；准确度等级：0.2级及以上。 测量范围：（0～3000）Hz；准确度等级：0.1级及以上。 输出电压：DC（030）V；输出电流：DC（0～3）A。 直流电阻：12.82/km；分布电容：0.06μF/km; 分布电感：0.8mH/km。 压力校验台，测量范围大于或等于被校传感器的测量范围。
数字压力计
1
2 3 4 5 6
直流电流表频率计直流稳压电源 2km仿真电路
压力源
2
