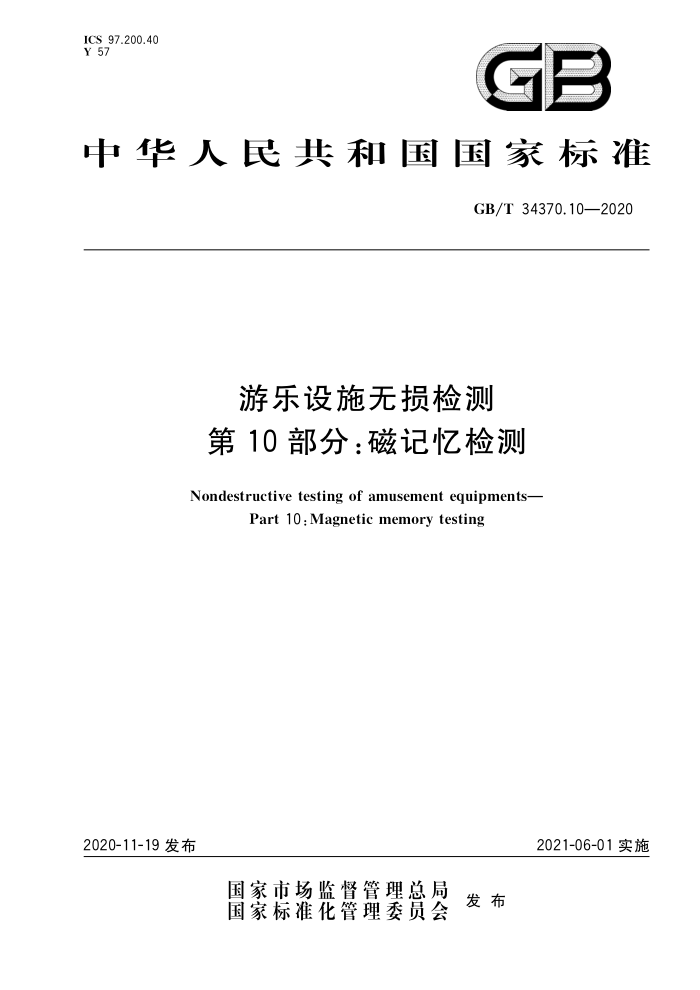

ICS 97.200.40 Y 57
GB
中华人民共和国国家标准
GB/T34370.10—2020
游乐设施无损检测第 10部分：磁记忆检测
Nondestructive testing of amusement equipments-
Part 10 : Magnetic memory testing
2021-06-01实施
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T34370.10—2020
目 次
前言
范围规范性引用文件术语和定义方法概要 4.1 磁记忆现象 4.2 磁记忆检测原理 4.3 优点及特点 4.4 局限性安全要求
1 2 f
5 6
人员要求检测设备 7.1 检测仪器 7.2 检测仪器工作原理 7.3 探头 7.4 标准磁场 7.5 仪器的测量参数性能要求 7.6 检测仪器校准通用检测工艺规程检测前的准备 9.1 被检设备基本信息的获取 9.2 表面条件 9.3 检测仪器及技术文档准备 9.4 限制性因素 10 检测程序 10.1 干扰因素的确定 10.2 扫查速度 10.3 被检构件母材的检测· 10.4 焊缝的检测 10.5 检测数据的分析与处理 11 检测结果的评价 11.1 应力集中程度的评价…. 11.2 检测结果的验证 12检测记录与报告 12.1 检测记录 12.2 检测报告
8
9 GB/T34370.10—2020
前言
GB/T34370《游乐设施无损检测》分为以下11个部分：
第1部分：总则；第2部分：目视检测；第3部分：磁粉检测；第4部分：渗透检测；第5部分：超声检测；
一
第6部分：射线检测；
一
第7部分：涡流检测；第8部分：声发射检测；第9部分：漏磁检测；第10部分：磁记忆检测；第11部分：超声导波检测。
本部分为GB/T34370的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250）提出并归口。 本部分起草单位：中国特种设备检测研究院、爱德森（厦门）电子有限公司、河北大学、华强方特文化
科技集团股份有限公司、广东长隆集团有限公司、山东科捷工程检测有限公司、江苏省特种设备安全监督检验研究院、安徽省特种设备检测院。
本部分主要起草人：胡斌、沈功田、苑一琳、王宝轩、吴占稳、沈永娜、林俊明、方立德、刘辉、万强、 叶超、梁玉梅、黄、熊际武、刘渊、李纪友。
1 GB/T34370.10—2020
游乐设施无损检测第10部分：磁记忆检测
1范围
GB/T34370的本部分规定了游乐设施磁记忆检测和结果评定方法本部分适用于游乐设施铁磁性材料构件及焊缝、在一定条件下具有磁性的奥氏体不锈钢构件及焊
缝的磁记忆检测
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.11无损检测术语X射线数字成像检测 GB/T20306游乐设施术语 GB/T26641无损检测磁记忆检测总则 GB/T34370.1 游乐设施无损检测 第1部分：总则 GB/T 34370.2 游乐设施无损检测 第2部分：目视检测 GB/T 34370.3 游乐设施无损检测 第3部分：磁粉检测 GB/T34370.5 游乐设施无损检测 第5部分：超声检测
3 术语和定义
GB/T12604.11、GB/T20306、GB/T26641和GB/T34370.1界定的术语和定义适用于本文件。
4 方法概要
4.1 磁记忆现象
在弱磁场环境中，铁磁性金属材料在外界环境因素（如：载荷、温度、机械加工或碰撞等）作用下，在局部区域产生不可逆的残余磁性现象，表现为在该外界环境因素消除后，铁磁性材料表面的局部磁场变化仍然保留。 2磁记忆检测原理
4.2
磁记忆检测原理是基于非均匀应力应变的磁机械效应。材料内的组织或应力不均匀会导致磁化强度不均匀，从而在材料表面形成漏磁场。磁记忆检测正是利用这一原理，在不施加人工激励磁场的条件下，通过测量被检件表面的自有漏磁场分布获得磁场突变信号来发现被检件上可能存在的应力集中、材料劣化或材料损伤部位。磁记忆检测方法的基本原理见图1，磁记忆信号是被检件表面磁场的磁场分量（常用是法向和扫查方向的分量，也可为多维分量）。
1
SAG GB/T34370.10—2020
扫查方向
o
1
说明： 1- 一被检件； 2- - 损伤或应力集中区域 3 传感器： 4 放大器： 5 表面磁场分布；
应力集中区域的磁记忆信号（法向）；应力集中区域的磁记忆信号（扫查方向）。
6- - -
图 1 磁记忆检测原理示意图
4.3 优点及特点
磁记忆检测方法的主要优点及特点如下：
对应力集中和早期损伤敏感； b) 不需要专门的磁化设备； c) 可带涂层或非接触检测； d) 不需要对被检件表面进行特殊处理； e) 对被检件的形状没有特殊要求； f) 检测速度快，操作简单； g) 特别适用于承受交变载荷的碳钢构件。
a)
4.4局限性
磁记忆检测方法的局限性如下： a) 不适用于非铁磁性材料； b) 难以确定材料内缺陷的性质和尺寸； c) 易受人工磁化影响。
5 安全要求
本章没有列出进行检测时所有的安全要求，使用本部分的用户应在检测前建立安全准则。 检测过程中的安全要求至少如下：
2 GB/T34370.10—2020
a）检测人员应遵守现场的安全要求，根据检测地点的要求穿戴防护工作服和佩戴有关防护设备； b)/ 应注意避免各种安全隐惠，例如碰伤、触电、跌落、挤压、剪切、缠绕、滑倒、溺水等； c) 在运行过程中和运行后检测时，应注意被检件的运行状态和温度状态，以免损害设备和人员
烫伤。
人员要求
6
从事游乐设施磁记忆检测的人员，应符合GB/T34370.1的有关规定。
7检测设备
7.1 检测仪器
检测仪器应具有显示检测参数图形的屏幕、微处理器式记录装置、存储单元和专用的扫查探头装置。应确保从仪器向电脑传送数据的能力。与仪器配套供应软件包用于在电脑上处理检测结果。
检测仪器应至少具备以下功能： a） 能探测被检对象表面的磁通密度； b） 能消除外部环境磁场的影响； c） 能实时显示磁通密度值和随时间与空间变化的曲线； d) 能存储检测数据，并能传输到计算机上。
7.2检测仪器工作原理
仪器的工作原理是将磁敏元件放到受检件表面探测和记录空间磁场信号
7.3 3探头
磁场探头类型由检测方法和对象决定。探头上至少有两个磁场测量传感器，一个用于测量构件表
面的磁场，一个用于探测和抵消外部地球磁场，探头壳体中还应有被测磁场的电子放大单元和测量受检区域长度的位移传感器。
7.4标准磁场
标准磁场用于磁记忆检测仪器的校准，标准磁场可由仪器产生，也可由永久磁铁产生，标准磁场般应在40A/m~2000A/m的范围，并且可调节。 7.5 仪器的测量参数性能要求
仪器的测量参数性能应满足如下要求： a） 磁场测量的相对误差应不大于士5%； b） 长度测量的相对误差应不大于士5%； c) 量程应不低于±1000A/m； d) 分辨率应不低于1A/m； e)1 最小扫描步长应不大于1mm； f)E 由处理器和电路工作造成的噪声水平应不大于土5A/m。
7.6 检测仪器校准
SAG
检测仪器应至少每年进行一次校准，可自校或送校，
3 GB/T34370.10—2020
校准内容应至少包括仪器主机、磁场传感器和位移传感器的校准。磁场传感器应采用标准磁场进行灵敏度和精度的校准；位移传感器应采用不少于0.5m的直线距离进行精度和重复性校准。标准磁场和直线距离的校准应可溯源。
8 通用检测工艺规程
从事磁记忆检测的单位应按GB/T34370.1和本部分的要求制定通用检测工艺规程，其内容应至
少包括如下要素：
a）适用范围； b) 引用标准、法规； c) 检测人员资格； d) 检测仪器设备：探头、仪器主机、检测数据采集和分析软件等； e) 被检游乐设施及构件的信息：几何形状与尺寸、材质、设计与运行参数； f) 检测方法及灵敏度确定； g) 检测覆盖范围及扫查区域确定； h) 被检件表面状态及扫查方式； i) 检测时机； j) 检测过程和数据分析解释； k) 检测结果的评定； 1) 检测记录、报告和资料存档； m) 编制、审核和批准人员； n) 编制日期。
9 检测前的准备
9.1 被检设备基本信息的获取
在进行检测前，需要通过资料审查和现场实地考察获取一些基本信息，至少应包括如下的要素： a) 检测人员的资格； b) 检验计划； c) 金属磁性的前期历史和退磁因素； d) 金属腐蚀和组织的不均匀度； e) 检测对象的外表面状态； f) 母材的成分或等级； g) 焊缝填充金属的种类； h) 待检测焊缝的位置和范围； i) 焊缝表面几何形状； j) 表面状态； k） 涂层类型和厚度； 1) 其他有助于缺陷判断的信息
9.2 表面条件
表面需清洁无污物，不准许磁性结缘层的存在，结缘层的最大允许厚度由实验方法及检测仪器的灵
敏度确定，厚度5mm以上且无磁性的结缘层建议剥离。
4 GB/T34370.10—2020
9.3 检测仪器及技术文档准备
检测仪器及技术文档准备至少应包括如下的要素： a) 分析检测对象的技术文档和编制其卡片； b） 选择探头类型及最大提离值； c) 选择检测仪器； d) 确认检测探头及仪器校准状态； e) 确定不可接收信号的处理方法和验收准则： f) 选择记录表格和报告格式； g) 按仪器说明书指定的规则调整和标定仪器及探头： h) 查明部件的钢号和规格尺寸； i) 分析检测对象的工况和可能发生的损伤型式及部位。
9.4 限制性因素
限制性因素至少应考虑如下的要素：
存在金属的人工磁化；
a)
b）检测对象上有其他铁磁性构件； c) 有靠近检测对象（1m以内）的外部磁场干扰源。
10 检测程序
10.1 干扰因素的确定
干扰因素的确定至少应考虑如下的要素： a）确认被测构件的原始表面磁场，建议距离被测构件20mm； b) 确认被测构件的周边干扰磁场强度，若干扰磁场强度超过地磁场强度的5倍，建议消除干
扰源；
c） 确认传感器的灵敏度与量程。 10.2 扫查速度
检测时的扫查速度应不大于0.5m/s
10.3 被检构件母材的检测
被检构件母材的检测至少应考虑如下要素： a） 确定被检构件表面状态，设置探头和扫查覆盖区域： b） 将探头垂直置于被检构件的表面； c) 确定扫查方向，通过水平多次扫查，100%覆盖被检区域；相邻的两次扫查应保证探头覆盖区域
有10%的重叠； d) 在被检构件表面连续或断点扫描检测和记录表面磁场的法向分量和（或）切向分量； e） 在被检件表面上确定存在磁记忆信号的异常部位和磁场的零值线位置，并进行标识； f) 必要时，对上述部位进行垂直方向的扫查检测。
10.4 焊缝的检测
焊缝的检测至少应考虑如下要素：
5
