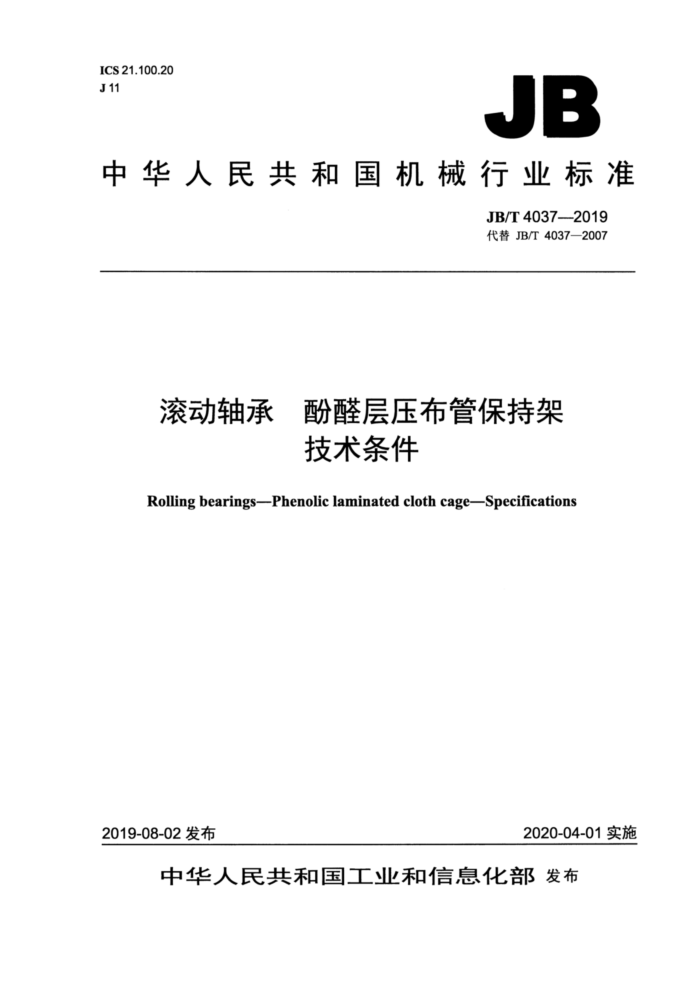

ICS 21.100.20 J11
JB
中华人民共和国机械行业标准
JB/T4037-2019 代替JB/T4037—2007
滚动轴承 酚醛层压布管保持架
技术条件
Rollingbearings-PhenoliclaminatedclothcageSpecifications
2020-04-01实施
2019-08-02发布
中华人民共和国工业和信息化部发布 JB/T40372019
目 次
前言. 1范围 2规范性引用文件 3符号 4结构型式. 5技术要求. 5.1材料 5.2 公差.
5.3 外观质量 5.4其他技术要求 6检测方法 6.1保持架的尺寸和公差、几何公差的测量 6.2 外观质量 7检验规则. 8包装、标志和贮存，附录A （规范性附录） 滚动轴承用酚醛层压布管技术条件 A.1范围. A.2 术语和定义 A.3 技术要求 A.4测试方法.. A.5检验规则.. A.6标志、包装、运输和贮存.
6 6
图1 通孔保持架图2 内径带槽保持架.. 图3 内径带球窝保持架图4内径带锁点保持架. 图54cr测量示意图. 图A.1卡具.... 图A.2 抗拉强度试验装夹示意图. 图A.3 径向抗压强度试验装夹示意图
10
表1 保持架几何公差表 2 保持架单一梁宽变动量表3 保持架引导面对端面的垂直度表4 保持架兜孔等分差表5 检验项目. 表A.1 壁厚变动量
4
5
- JB/T4037—2019
表A.2 内径变动量. 表A.3 物理和力学性能.
**. 7
.8
II JB/T4037—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4037—2007《滚动轴承酚醛层压布管保持架技术条件》，与JB/T4037—2007
相比主要技术变化如下：
一修改了部分符号及定义（见第3章，2007年版的第3章）；修改了Vdcmp、Vemp、Vadcsp、VDesp、VBes、Kes和Vss的公差要求，增加了保持架等级划分，将公差值按照轴承公差等级分组修改为按照保持架等级分组（见5.2.2、表1～表4，2007年版的表 1~表3); -增加了保持架兜孔等分差的要求及测量方法（见表4和6.1.4)）；一增加了保持架垂直度的测量方法（见6.1.1)；修改了主要、次要检验项目（见表5，2007年版的6.2)；细化了对本色细特平布的要求（见A.3.1)；修改了酚醛层压布管的壁厚变动量（见表A.1，2007年版的表A.1)；一对酚醛层压布管物理和力学性能指标进行分组，增加了优等品的指标（见表A.3)；一修改了酚醛层压布管尺寸、质量的测量精度要求（见A.4，2007年版的A.4)；一明确、细化了酚醛层压布管的标志、包装、运输和贮存要求（见A.6，2007年版的A.6）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：哈尔滨轴承集团公司、洛阳轴承研究所有限公司、浙江优特轴承有限公司、洛阳
LYC轴承有限公司、山东金帝精密机械科技股份有限公司、慈兴集团有限公司、山东博特轴承有限公司、昆山圣达保持架有限公司、江苏天驰轴承有限公司。
本标准主要起草人：王多亮、张素娥、郑子勋、范强、贾秋生、勇泰芳、郑广会、赵坤、张书玉、 盛建新、陆静。
本标准所代替标准的历次版本发布情况为：
JB4037—1985、JB/T4037—1993、JB/T4037—2007
II JB/T4037---2019
滚动轴承酚醛层压布管保持架 技术条件
1范围
本标准规定了滚动轴承用酚醛层压布管保持架（以下简称保持架）的结构型式、技术要求、检测方法、检验规则、包装、标志和存。
本标准适用于保持架的制造、检验和用户验收，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用手本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用手本文件。
GB/T307.2~-2005滚动轴承测量和检验的原则及方法 GB/T406—2018棉本色布 GB/T5132.2—2009 电器用热固性树脂工业硬质圆形层压管和棒 第2部分：试验方法 GB/T8597-2013滚动轴承防锈包装 GB/T24608--2009 滚动轴承及其商品零件检验规则 FZ661031995 特种工业用棉布（二）
3符号
下列符号适合于本文件。 Be：保持架公称宽度； C：保持架相邻两兜孔间公称中心距离； Ce：保持架梁宽； D：保持架公称外径 Dep保持架兜孔公称中心医意径： da：保持架公称内径； do4保持架兜孔公称直径； Ke：保持架外圆柱面对内孔的厚度变动量； Sbe:保持架外引导面对端面的垂直度公差； Sde:保持架内引导面对端面的垂直度公差； VBos:保持架单一宽度变动量； Vces：保持架单一聚宽变动量： VDesp：保持架单一平面外径变动量： VDeanp：保持架平均外径变动量； Vlcsp：保持架单平面内径变动量； Vaemp：保持架平均内径变动量； V：保持架兜孔中心（或兜孔侧整）至基准端面的位置差（厚度变动量）；注：系单个保持架各个兜孔中心（或宪孔侧壁）至基准端面的最大与最小单一位置（厚度）之差。
1 JB/T4037---2019
Z：保持架究孔数； Ac引导圆柱表面的圆度误差； 4c：兜孔等分差。
4结构型式
保持架常用结构型式如图1~图4所示。
O.B
0.5R
图1通孔保持架
图2内径带槽保持架
0: DO
O.5B
图3内径带球窝保持架
图4内径带锁点保持架
5技术要求
5.1材料
保持架应采用符合附录A规定的酚醛层压布管制造。
2 JB/T 40372019
5.2 公差 5.2.1 保持架基本尺寸和公差应符合产品图样的规定。 5.2.2 保持架分为A、B、C三个等级， 精度依次由低到高， 各级保持架的公差按表1～表4的规定。
表1 保持架几何公差
单位为毫米 Vs
Vieap. Vpenp A B C A B C A B c A B
Vpesp" Vasp
4cet
Ks
VBa
de、 De
保持架等级
B C A B C
A
C
7 ≤
max
30 0.07 0.04 0.03 0.09 0.05 0.03 0.06 0.04 0.03 0.07 0.04 0.02 0.06 0.04 0.04 0.08 0.05 0.03 30 80 0.09 0.05 0.04 0.11 0.06 0.05 0.08 0.06 0.04 0.10 0.05 0.03 0.08 0.05 0.05 0.10 0.06 0.04 80 120 0.11 0.06 0.05 0.14 0.08 0.06 0.10 0.08 0.05 0.12 0.06 0.04 0.10 0.06 0.05 0.12 0.08 0.06 120 180 0.14 0.08 0.06 0.19 0.12 0.07 0.12 0.10 0.07 0.16 0.08 0.06 0.12 0.08 0.08 0.15 0.11 0.08 180 250 0.17 0.11 0.08 0.24 0.16 0.10 0.15 0.12 0.09 0.20 0.11 0.08 0.15 0.11 0.10 0.18 0.14 0.10
1
直径系列7、8、 9按表中数值的1.3倍。
单位为毫米
表2 保持架单一梁宽变动量
Vcs max 直径系列保持架等级
Ce
其他系列 A、B 0.2 0.3
7、8、9、0、1
>
≤
C 0.1 0.15 0.2 0.25 0.3 单位为毫米
A、B 0.3 0.4 0.5 0.6 0.8
C 0.15 0.2 0.25 0.3 0.4
3 6 10 14 1 表3 保持架引导面对端面的垂直度
一
3 6 10 14
0.4 0.5 0.6
Spev Sde max 保持架等级
B.
> 一 10 18 24 30
≤ 10 18 24 30 一
A、B 0.03 0.04 0.06 0.08 0.10
c 0.015 0.02 0.03 0.04 0.05
3 JB/T40372019
表4保持架兜孔等分差
单位为毫米
4cz max 保持架等级 A、B、C 0.03 0.04 0.05
Dep
≤
>
80 120 250
80 120
5.3外观质量 5.3.1 保持架不应有脱落（掉渣）、分层、毛刺及纤维毛等。 5.3.2 保持架色泽应均匀一致，批保持架色差由用户和制造厂协商确定。 5.4其他技术要求 5.4.1 保持架应在110℃土10℃的锭子油中浸油处理，处理时间不少于12h。 5.4.2 保持架应保持清洁，不应有油污、灰尘及加工碎屑。 5.4.3保持架的其他技术要求应符合产品图样的规定或由用户和制造厂协商确定。
6检测方法
6.1保持架的尺寸和公差、几何公差的测量 6.1.1De、de、Be、de4的尺寸和公差、Vdemp、VDemp、VDesp、Vdcsp、Kes、VBes、SDe、Sde采用专用仪器测量，测量方法应符合GB/T307.2一2005的规定。 6.1.24ccr采用三点法测量（见图5）。将被测保持架置于平台上，测点与两支点互成120°，保持架旋转一周以上，测得的最大值与最小值之差即为4cer°
0
图54cer测量示意图
6.1.3内径带球窝保持架和内径带锁点保持架的Ds可采用试装成品的方法检测，应保证成品旋转灵活。 6.1.4兜孔等分差以梁宽相互差来替代，用游标卡尺从保持架外表面测量梁宽。 6.2外观质量
保持架外观质量采用目视检查，检查方法也可由用户和制造厂协商确定。
4
