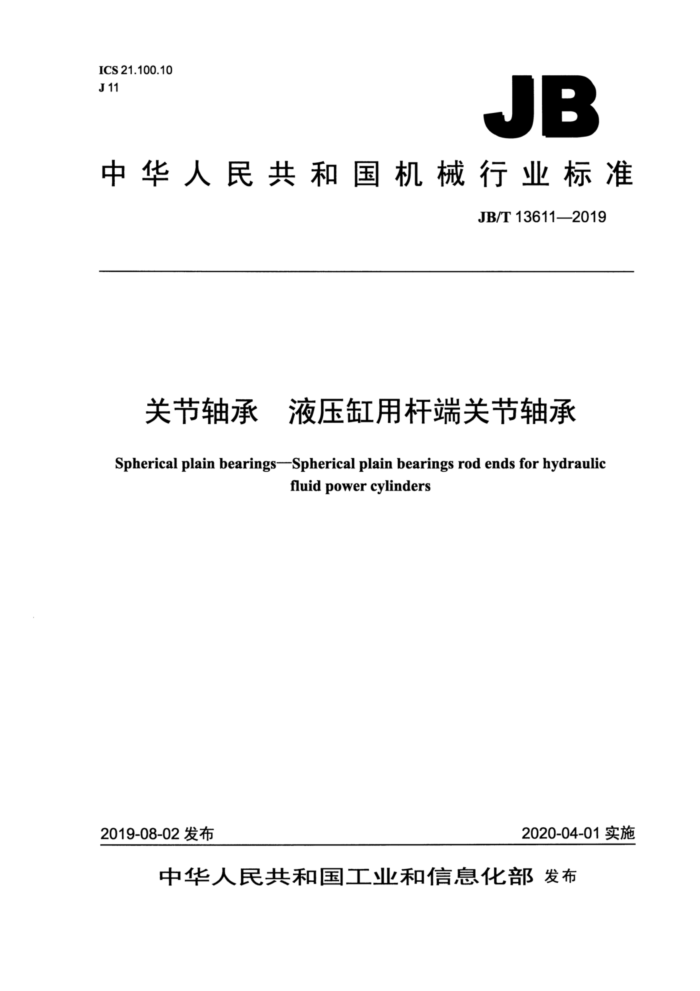

ICS21.100.10 J11
JB
中华人民共和国机械行业标准
JB/T13611—2019
关节轴承 液压缸用杆端关节轴承
Spherical plain bearings---Spherical plain bearings rod ends forhydraulic
fluidpowercylinders
2020-04-01实施
2019-08-02发布
中华人民共和国工业和信息化部发布 JB/T13611-2019
目 次
前言... 1范围... 2规范性引用文件 3术语和定义.. 4符号.. 5代号方法.. 5.1总则.. 5.2类型代号 5.3尺寸系列代号、内径代号和后置代号 5.4代号示例 6结构型式 7外形尺寸 7.1总则. 7.2 焊接型杆端关节轴承 7.3 螺纹连接型杆端关节轴承、 8技术要求 8.1 材料及热处理 8.2 公差 8.3 经向游隙 8.4 表面粗糙度 8.5 残磁 8.6 载荷与寿命 8.7 表面处理。 8.8 旋转及摆动灵活性 8.9 外观质量 8.10 其他。 9检测方法 9.1 公差的测量 9.2 径向游隙的测量 9.3 表面粗糙度的测量 9.4 残磁的测量 9.5 外观质量的检查、 9.6寿命的检测 9.7 杆端体的抗拉强度试验 10检验规则 10.1 出厂检验 10.2 验收检验、 11标志
I
8
10 .13 13 14 15 .. 15 16 16 16 16 .16 16 17 17
7 .17
17 17 17 17 18 18
.18 18 I JB/T136112019
18 18 19 ..19 19 19 20
12防锈包装. 13运输和贮存附录A（资料性附录） 弹性挡圈和挡圈槽 A.1总购. A.2符号... A.3结构型式 A4尺寸..
图1 焊接型杆端关节轴承图2 螺纹连接型杆端关节轴承，图A1 带钳孔弹性挡圈图A.2 不带钳孔弹性挡圈图A.3 挡圈槽
.6
19 20 .20
表1 类型代号表2 SKE(S）系列表3 SGF.ES系列.. 表4 SFES系列表5 SIR·ES系列. 表6 SIRN·ES系列表7 SIA.ES系列.. 表8 SIGES系列. 表9 SIQE（S）系列. 表10 球墨铸铁显微组织要求表11 轴承（SIQ型和SIA型除外）的中心高偏差表12 SIQ型轴承的中心高偏差. 表13 焊接型杆端关节轴承杆端眼宽度偏差。 表14 螺纹连接型杆端关节轴承杆端眼宽度偏差表15 径向游隙，表16 表面粗糙度表17 残磁限值表18 径向游隙测量载荷表19 试样的采用方式，表20 检验项目表A.1 带钳孔弹性挡照及挡圈槽尺寸表A.2 不带钳孔弹性挡及挡槽尺寸
M
.8 .9 9 10 .11 ..1 .12 13 13 14
.14. 14 15 15 ..15 .16 17 18 18 ..20 .21
Ⅱ JB/T136112019
前 言
本标准按照GB/T1.1一2009给出的规厕起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：福建龙溪轴承（集团）股份有限公司、台州科锦轴承有限公司、洛阳轴承研究所
有限公司、浙江精久轴承有限公司。
本标准主要起草人：陈志雄、林丽玲、占松华、宋豫聪、施政中、姚勇伟、赵银龙、林燕森。 本标准为首次发布。
II JB/T13611-2019
关节轴承液压缸用杆端关节轴承
1范围
本标准规定了最高额定压力为35MPa的液压缸用杆端关节轴承的代号方法、结构型式、外形尺寸、技术要求、检测方法、检验规则、标志、防锈包装、运输和贮存。
本标准适用于液压缸用杆端关节轴承（以下简称轴承）的生产、检验和用户验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1--2008 8内六角圆柱头螺钉 GB/T197—2018 普通螺纹公差 GB/T274—2000 滚动轴承 倒角尺寸最大值 GB/T304.2-2015 关节轴承 代号方法 GB/T304.9--2008 关节轴承 通用技术规则 GB/T307.2—2005 滚动轴承 测量与检验的原则及方法 GB/T6992015 优质碳素结构钢 GB/T1348-2009 球墨铸铁件 GB/T1591--2018 低合金高强度结构钢 GB/T1800.1—2009 产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的
基础
GB/T2828.1--2012 计数抽样检验程序第1部分：按接收质限（AQL）检索的逐批检验抽样计划
GB/T3944-2002 关节轴承 词汇 GB/T4199-2003 滚动轴承 公差定义 GB/T8597—2013 滚动轴承 防锈包装 GB/T9163-2001 关节轴承向心关节轴承 GB/T9441---2009 球墨铸铁金相检验 GB/T13299—1991 钢的显微组织评定方法 GB/T182542016 高碳铬轴承钢 GB/T24605—2009 滚动轴承产品标志 GB/T34891—2017 滚动轴承 高碳铬轴承钢零件 热处理技术务件 JB/T6641-—2017 滚动轴承 残磁及其评定方法 JB/T7051-2006 滚动轴承 滚动轴承零件表面粗糙度测量和评定方法 JB/T 7940.7---1995 油杯技术条件 JB/T8565—2010 关节轴承 额定动载荷与寿命 JB/T8567-2010 关节轴承 额定静教荷
1 JB/T13611—2019
3术语和定义
GB/T3944一2002和GB/T4199一2003界定的以及下列术语和定义适用于本文件。
3.1
焊接型杆端关节轴承 sphericalplainbearingsrod end,weldingdesign 杆端体底部带有焊接倒角或者焊接柄，通过焊接的方法固定在液压缸上的杆端关节轴承。
3.2
螺纹连接型杆端关节轴承 sphericalplainbearingsrodend,screw jointdesign 杆端柄带内螺纹，通过螺纹连接在液压缸上，可带锁紧装置的杆端关节轴承。
3.3
倾斜角 angleof slope a 内、外圈轴线之间相互倾斜的角度。内、外圈倾斜时，其理论接触面积不小于轴承套圈轴线相互平
行时所具有的理论接触面积。
注：当一套杆端关节轴承安装于轴上后，轴承所能倾斜的角度会受到相邻零件结构上的限制
4符号
下列符号适用于本文件。 除另有说明外，图1、图2中所示符号及表2～表9中所列示值均表示公称尺寸。 A：杆端体凸缘座小台阶外径； B：内圈宽度： b：螺纹连接端厚度； C：杆端体凸缘座大台阶外径； CI：杆端眼宽度； d：轴承内径； d2：杆端眼外径； d4：杆肩直径； ds：焊接柄直径； de：定位销直径； dk：球面直径； e：焊接倒角尺寸； F：杆端体凸缘座外径； G：螺纹直径； h1：螺纹连接型杆端关节轴承中心高； h2: 焊接型杆端关节轴承中心高； L：螺纹连接型杆端关节轴承底端宽度； 12：焊接型杆端关节轴承杆端体总高； 13：旋合长度； 14：螺纹连接型杆端关节轴承杆端体总高： 17：杆端眼孔中心距杆端体台阶端面的高度； 1g：定位销伸出量； rs：内圈单一倒角尺寸；
2 JB/T13611-2019
7in：内圈最小单一倒角尺寸； y：单一径向平面内径变动量： Vap：平均内径变动量；线：颌斜角： Aap：轴承单一内径德差； 48：内圈单一宽度偏差： Acls:杆端眼宽度偏差； A1a:螺纹连接型杆端关节轴承中心高偏差： A12at2 焊接型杆端关节轴承中心高偏差。 5 代号方法 5.1 总勋
轴承代号由类型代号、尺寸系列代号、内径代号和后置代号组成： 排列顺序如下：
型代号
尺寸票列代号
内径代号
后置代号
5.2 类型代号
轴承分为焊接型杆端关节轴承和螺纹连接型杆端关节轴承，类型代号及其含义按衰1的规定。
表1 类型代号
含义
轴承类型焊换型杆端关节轴承
类型代号 SK SGF SF SIR SIRN SIA SIG SIQ
带焊换定位销圆柱座的烯接型杆缩关节轴承腐部有焊按倒角凸缘座的焊接型杆端关节轴承底都有焊接倒角方形座的焊接型杆端关节轴承带弹性挡医、双边开模形杆蜡柄的爆纹连接型杆增关节轴承带募性挡、不开槽槟形杆端拐的螺纹连接型杆墙关节轴承带弹性挡面、单边开槽换形杆端的爆纹连接型杆溅关节轴承带弹性挡圈、双边开檀方形杆柄的爆纹遮接型杆端关节轴承不带奔性挡隔、双边开植方形杆端辆的娜纹连接型杆端关节轴承
螺纹连接型杆蜡关节轴承
5.3 尺寸系列代号、内径代号和后盟代号
尺寸系列代号、内径代号和后暨代号的代号方法按GB/T304.2一2015的规定。 5.4代号示例
示刚1： SK 10 E
所配的向心关节轴承为单续外图轴承公称内径为10mm 焊接定位销医柱麻的爆接型杆端关节轴承
3 JB/T13611-2019
示例2： SIG W
所配的向心关节轴承有润滑精和润滑孔所配的向心关节轴承为单缝外圆轴承公称内径为63mm 所配的向心关节轴承为宽内阔带弹性挡隔、双边开檐方形杆端柄的螺纹连接型杆端关节轴承
6结构型式
轴承由向心关节轴承和杆端体组装而成，焊接型杆端关节轴承的结构型式如图1所示，螺纹连接型杆端关节轴承的结构型式如图2所示。
Sedz
M pds
a)SKE(S)系列
图1焊接型杆端关节轴承
