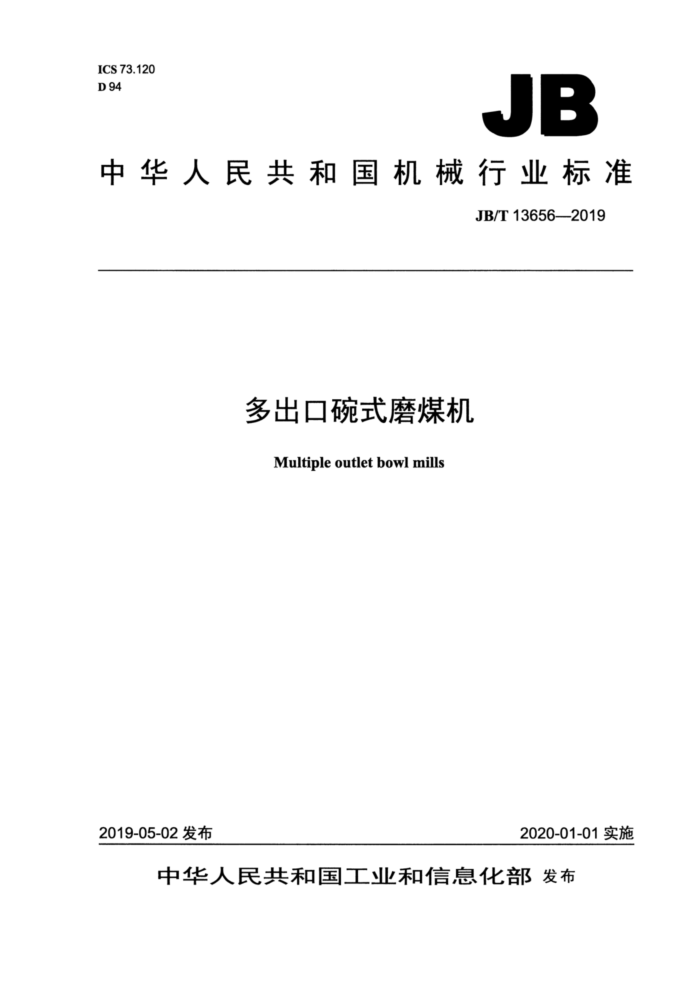

ICS73.120 D 94
JB
中华人民共和国机械行业标准
JB/T13656-2019
多出口碗式磨煤机
Multipleoutlet bowlmills
2019-05-02发布
2020-01-01实施
中华人民共和国工业和信息化部发布 JB/T13656-2019
目 次
前言 1范围. 2规范性引用文件 3型式与基本参数. 3.1型式.. 3.2型号表示方法 3.3基本参数 4技术要求. 5试验方法 6检验规则
1
6.1检验分类 6.2出厂检验。 6.3现场性能试验 6.4型式检验 7标志、包装、运输和贮存
10 10
图1 MW硫式磨煤机图2 MWP硫式磨煤机图3 MW/Dyn碗式磨煤机图4 MWP/Dyu碗式磨煤机
2
表1 带静态分离器的磨煤机基本参数，表2 带动态分高器的腾煤机基本参数 JB/T136562019
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：上海电气上重碾磨特装设备有限公司。 本标准主要起草人：叶志强、沈光明、李志强、高梦珂、郭明。 本标准为首次发布。
I JB/T136562019
多出口碗式磨煤机
1范围
本标准规定了多出口碗式磨煤机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于供火力发电厂蒸汽锅炉燃烧用煤的研磨、干燥和分选的多出口碗式磨煤机（以下简称磨煤机)。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3768声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T9239.12006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 25706 矿山机械产品型号编制方法 DL/T466—2017 电站磨煤机及制粉系统选型导则 JB/T5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.8 重型机械通用技术条件 第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件 第10部分：装配 JB/T5000.11 重型机械通用技术条件 第11部分：配管 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 NB/T47013.4—2015 承压设备无损检测 第4部分：磁粉检测
3型式与基本参数
3.1型式
磨煤机结构为碗形磨盘、三磨辊，磨辊加载方式为弹簧或液压变加载，落料形式为中心落料或偏心落料，分离器形式为动态或静态，煤粉出口通常为四个，磨煤机结构型式如图1～图4所示。
1 JB/T13656-2019
0
说明： 1落煤管： 2---多出口； 3.-分离器顶盖； 4-内锥体；
7蹭辑； 8--侧机体： 9—-磨碗； 10——刮板； 11——行星减速器。
一弹簧或液压变加载装置； 6--分离器体；
5-
图1MW碗式磨煤机 JB/T136562019
10
说明：落煤管；
一磨辑；
1
/-
一侧机体： 9—磨碗； 10--刮板； 11行星减速器。
多出口；分离器项盖；
2
2
3
4——内锥体； 5-弹贫或液压变加载装罩： 6-分离器体；
图2MWP碗式磨煤机 JB/T13656-2019
2
说明： 10落烘管： 2--驱动装置一多出口：
分离器体；一磨辐：
8- 9
一创机体： 10—磨碗： 11刮板； 12--行显减速器。 图3MW/Dyn硫式磨煤机
3- 4分高器顶益： 5转子体 6-弹簧液压变加载装置； JB/T13656--2019
12
说明： 1落煤管： 2-驱动装置， 3--多出口； 4----分离器顶蓝： 5——转子体： 6---弹簧或液压变加载装置：
7.—分高器体； 8--磨辐： 9--侧机体； 10.-磨碗； 11—刮板； 12-行星减速器。
图4MWP/Dyn碗式磨煤机
3.2型号表示方法
磨煤机的型号表示方法应符合GB/T25706的规定，型号表示方法如下：
