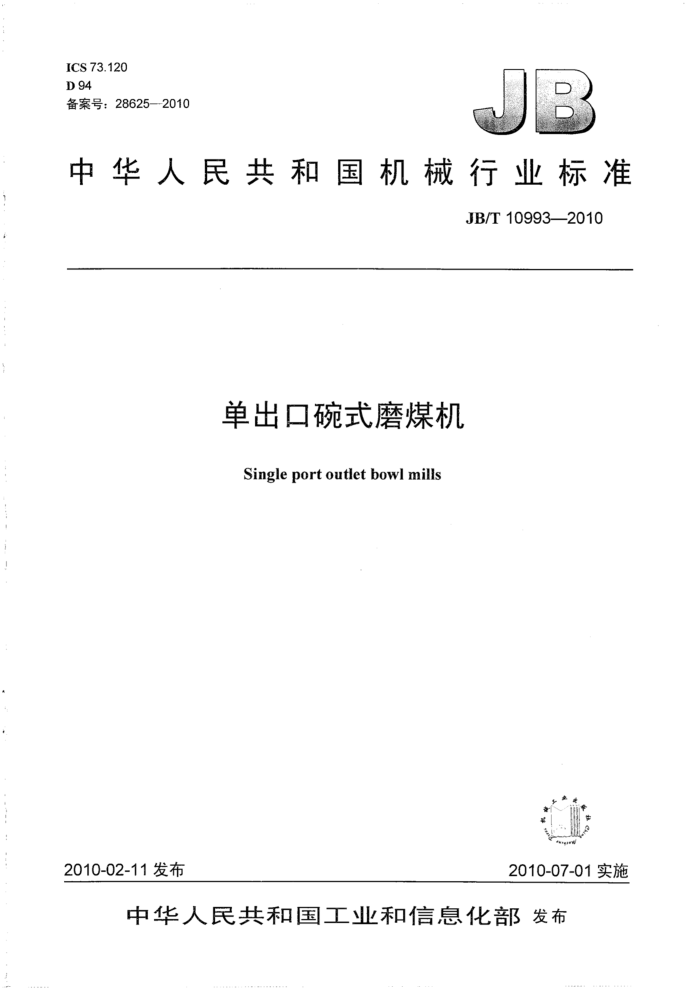

ICS 73.120 D 94 备案号：28625—-2010
中华人民共和国机械行业标准
JB/T109932010
单出口碗式磨煤机
Single port outiet bowl milis
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10993—2010
目 次
前言，范围
1
2. 规范性引用文件 3 型式与基本参数 3.1型式.. 3.2 型号表示方法 3.3基本参数.. 4技术要求.. 5试验方法. 6检验规则.. 7. 标志、包装、运输、贮存表1带静态分离器的单出口碗式磨煤机基本参数表2带动态分离器的单出口碗式磨煤机基本参数.
广 JB/T10993-2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：.上海重型机器厂有限公司。 本标准主要起草人：叶志强、沈光明、简萍、郭明，本标准为首次发布。
III JB/T10993--2010
单出口碗式磨煤机
范围本标准规定了单出口碗式磨煤机的型式与基本参数、技术要求、试验方法、检验规则及标志、包装、 运输和贮存。
本标准适用于单出口碗式磨煤机（以下简称磨煤机）。该机主要用于以煤为原料的负压制煤粉系统的研磨、干燥和分选。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD） GB/T3768声学声压法测定噪声源声功率级：反射面上方采用包括测量表面的简易法（GB/T3768 -1996,eqvISO3746:1995)
GB/T9239.1-2006.机械振动恒态（刚性）转子平衡品质要求，第1.部分：规范与平衡允差的检验（ISO1940-1：2003，IDT）
GB/T13306标牌 JB/T4730.4—2005承压设备无损检测第4部分：磁粉检测 JB/T5000.3 重型机械通用技术条件’第3部分：焊接件 JB/T 5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.8 重型机械通用技术条件：第8部分：锻件 JB/T5000.9 重型机械通用技术条件“第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T 5000.13 重型机械通用技术条件第13部分：包装 JB/T7128YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件
3型式与基本参数 3.1型式
磨煤机结构为碗形磨盘、三磨辊、弹簧变加载型式（也可采用液压变加载型式），分为带静态分离器的磨煤机（见图1）和带动态分离器的磨煤机（见图2）。 3.2型号表示方法
磨煤机型号表示方法如下：
HPSOOO
/Dyn为带动态分离器，带静态分离器的不标注磨辊数量磨碗公称直径代号单出口负压系统碗式磨煤机 JB/T.10993—2010
标记示例：磨煤机磨碗公称直径代号为86，磨辊数量为三个，煤粉出口为单个，带静态分离器的碗式磨煤机：
HPS863单出口碗式磨煤机
磨煤机磨碗公称直径代号为86，磨辊数量为三个，煤粉出口为单个，带动态分离器的碗式磨煤机：
HPS863/Dyn单出口碗式磨煤机
单出口：2 分离器顶盖：3- 弹簧变加载装置：4- 一磨辊装置：.5- 侧机体：安装底板；7- 行星减速器：8- 一磨碗：9 分离器体；10 一静态分离器。
图：1
3.3基本参数 3.3.1带静态分离器的单出口碗式磨煤机基本参数应符合表1的规定。 3.3.2带动态分离器的单出口碗式磨煤机基本参数应符合表2的规定。
C JB/T10993-2010
单出口：2 分离器顶盖：3- 弹簧变加载装置；4- 磨辑装置：5- 侧机体：6- 一安装底板：
行星减速器：8- 磨碗：9 分离器体：10 一动态分离器转子体，11- 一驱动装置。
图 2
表1、带静态分离器的单出口碗式磨煤机基本参数磨辊
入口空气
磨碗
流量 磨碗转速 额定功率 电动机
入磨粒度 基本出力
参考重量
型号 公称直径 公称直径
r/min
t/h 15.0 16.6 18.3 20.1 22.1
mm
t/h 22.5 24.9 27.4 30.2 33.1
kw 160 180 200 250 250
mm
mm
HPS583 HPS603 HPS623 HPS643 HPS663
1600
900
60
≤38
53.4 JB/T10993--2010
表1带静态分离器的单出口碗式磨煤机基本参数（续）
磨碗
磨辊
入口空气
电动机
型号 公称直径 公称直径 入磨粒度 基本出力 流量 磨碗转速 额定功率 参考重量
t/h .24.1 26.4 28.7 :31.1. 33.7: :36.5 .39.3 .41.8 44.4 47.1: 49.9 52.8 55.7 .58.8 62.0 65.3 68.7 72.2 75.8 79.5 87.2 99.6. 108.4 122.4 132.4
mm.
r/min
t
t/h 36.2 39.5 43.0. 46.7 50.6 54.7 59.0 62.7 66.6 70.6 74.8 79.1 83.6 88.3 93.0 98.0 103.0 108.3 113.6 119.2 130.8 149.4 162.6 183.7 198.5
kw 280 280 300 300 355 355 355 400 400 400. 450 450 500 500 520 560 560 600 650 700 750 850 950 1 050 300 1150 305
mm
mm
HPS683 HPS703 HPS723 HPS743. HPS763 HPS783 HPS803 HPS823 HPS843 HPS863 HPS883 HPS903 HPS923 HPS943 HPS963 HPS983 HPS1003. HPS1023 HPS1043 HPS1063 HPS1103 HPS1163 HPS1203 HPS1263 HPS1303
75
1900
1 100
45.2
2100
1200
41.3
90
2200
1300
38.4
115
135
2400
1400
35.0
≤38
2600
1 500
33.0
140
2800
1600
30.0
180
240 254
1800
27.7
3100
3300
1900
25.6
注1：表中的基本出力是指煤的哈氏可磨度系数为55：煤粉细度为通过开孔尺寸为0.075mm筛子的过筛率为70%：
煤的收到基全水分：对高挥发分烟煤≤8%，对低挥发分烟煤≤12%工况下的磨煤机研磨能力。 注2：磨煤机最大阻力为4.5kPa（平原地区）。 注3：表中电动机使用系数（S.F）均为1.15。
表2带动态分离器的单出口碗式磨煤机基本参数
磨碗公称直径 公称直径 mm
磨辊
入口空气流量 t/h 22.5 24.9 27.4 30.2 33.1
电动机
入磨粒度 基本出力 mm
磨碗转速 r/min
额定功率 参考重量 kw 180 200 230
型号
X
t/h
mm
15.0 16.6
HPS583/Dym HPS603/Dyn HPS623/Dyn HPS643/Dyn HPS663/Dyn
≤38 18.3
53.4
58
1 600
900
20.1 22.1
280 280
4 JB/T10993—2010
表2 带动态分离器的单出口碗式磨煤机基本参数（续）磨碗
磨辊
电动机额定功率 kw 300 300 355 355 400 400 400 450 450 450 500 500 560 560 600 650 650 700
入口空气流量
磨碗转速 r/min
参考重量
入磨粒度 基本出力
型号
公称直径 公称直径
t/h
mm
t
t/h 36.2 39.5 43.0 46.7 50.6 54.7 59.0 62.7 66.6 70.6 74.8 79.1 83.6 88.3 93.0 98:0 103.0 108.3 113.6
mm
mm
24.1 26.4 28.7 31.1 33.7 36.5 39.3 41.8 44.4 47:1 49.9 52.8 55.7 58.8 .62.0 65.3 68.7 72.2 75.8
HPS683/Dyn HPS703/Dyn HPS723/Dyn HPS743/Dyn HPS763/Dyn HPS783/Dyn HPS803/Dyn HPS823/Dyn HPS843/Dyn HPS863/Dyn HPS883/Dyn HPS903/Dyn HPS923/Dyn HPS943/Dyn HPS963/Dyn HPS983/Dyn HPS1003/Dyn HPS1023/Dyn HPS1043/Dyn HPS1063/Dyn HPS1103/Dyn HPS1163/Dyn HPS1203/Dyn HPS1263/Dyn HPS1303/Dyn
1900
1100
45.2
74
1-200
41.3
88
2100
2200 1300
38.4.
112.
2400
1400
35.0
131
≤38
1500
33.0
135
2600
79.5 .119.2 30.0 750
175
2800
1600
800 850 950 1050 1150 1250
87.2 99.6 108.4 122.4 132.4
130.8 149.4 162.6 183.7 198.5
23.1 245 290 295
3100
27.7
1800
3300
1900
25.6
注1：表中的基本出力是指煤的哈氏可磨度系数为55；煤粉细度为通过开孔尺寸为0.075mm筛子的过筛率为
78.5%；煤的收到基全水分：对高挥发分烟煤≤8%，对低挥发分烟煤≤12%工况下的磨煤机研磨能力。
注2：磨煤机最大阻力为5.0kPa（平原地区）。 注3：表中电动机使用系数（S.F）均为1.15。
4技术要求 4.1磨煤机的设计、制造应符合本标准的规定，并按经规定程序批准的图样与技术文件制造。 4.2磨煤机的焊接件、铸钢件、锻件、切削加工件、装配及配管除满足设计图样及技术文件的要求外，还应分别符合JB/T5000.3、JB/T5000.6、JB/T5000.8、JB/T5000.9、JB/T5000.10、JB/T5000.11中的规定。 4.3．磨煤机的结构应保证：
