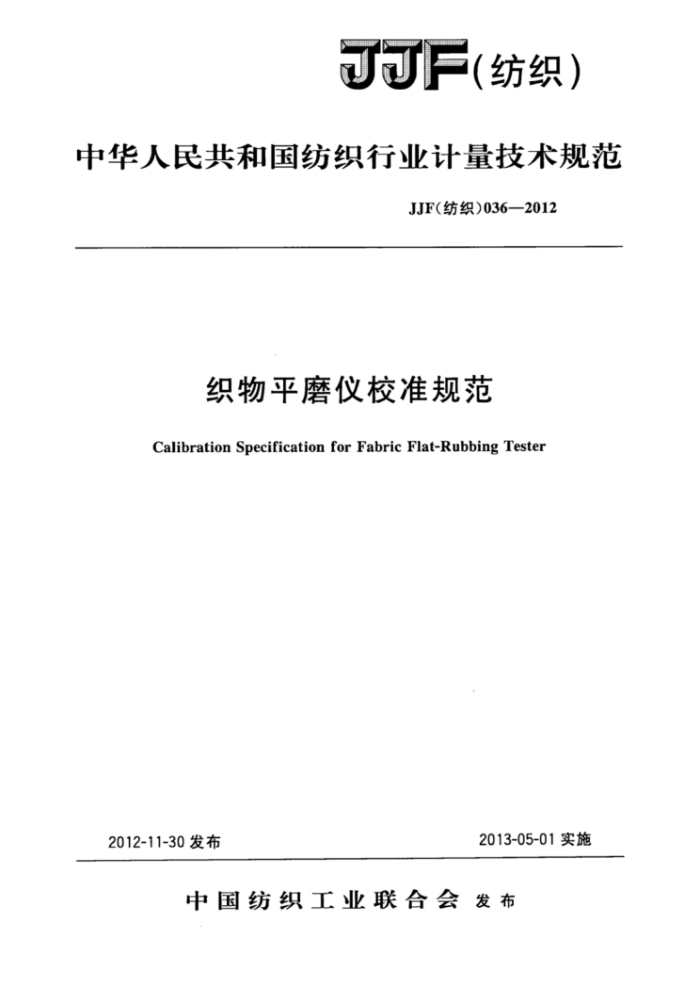

JJF( （纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）036—2012
织物平磨仪校准规范
Calibration Specification for Fabric Flat-Rubbing Tester
2013-05-01实施
2012-11-30发布
中国纺织工业联合会发布 JJF（纺织）036—2012
织物平磨仪校准规范
JJF（纺织）036—2012 代替JJF（纺织）036—2006
Calibration Specification for Fabric Flat-Rubbing Tester
归口单位：纺织计量技术委员会
负责起草单位：国家纺织计量站上海分站
广州市纤维产品检测院
参加起草单位：南通市纺织产品质量监督检测所
南通三思机电科技有限公司
本规范委托纺织计量技术委员会负责解释 JJF(纺织)036—2012
本规范主要起草人：
任协 (国家纺织计量站上海分站) 李云伟（国家纺织计量站上海分站）黎仲明（(广州市纤维产品检测院）
参加起草人：
肖刚建（南通市纺织产品质量监督检测所）杨惠新（南通三思机电科技有限公司） JJF（纺织）0362012
目 录
(I) (1) (1) (1) (1) (1) (1) (2) (2) (3) 80(3)
引 1 范圈 2
引用文件· 3
术 4 概述 5 计量特性 5.1外观 5.2 技术要求 5.3 校准项目 6校准条件 6.1环境条件 6.2计量标准器 7 校准项目和校准方法 7.1外观· 7.2技术要求的校准** 8校准结巢表达· 9复校时间间隔附录A李莎茹图形附录B 平磨仪校准记录表附录C平磨仪压锰质量误差测量结果的不确定度评定
**
eg
.
(3) (3) (3) (3) (4)
-
"(4) (5)
(6) (7)
I m8>09g-2012
引言
本#是对1F权）08g2008#房平座夜核瓶规前修订本次修订主要依据以下舰赢别标准： 10501999刻设不确定度件定与载示 TF1071-2010国家计投费换范编写期 GVT4802.2一2008转织品餐整至起球性货的定第2都分：改数马了代
尔糖
GB/T 81196.1-2007 货品马工代尔整织物世磨性新定 露1分马丁代尔随丽试酸仪
本爆范在修订中增加了3引用文件”新“3术语”幸节。 本机花在5计量特丝。中增加了升解试样夹风假件的总质量。格织试样加装和
试式样夹具组种的总质景，试样夹具导板招锁内和核向的最大程等技术抢标。
本级套在“5计量特性。中修改了南外传动装置装。压锈度量。试择夹真级件总质家。衣料家具设爆快和设样宾真想件的总质量，试牌卖真最快图形表面轻。 摩合表面与试样夹具做换国形装商的平行度。腔合表面与上部导板的平行度锈技术赠标。
本就范特“准项目分为首次准和“校准二类：可楼据具体情况造用。 本爆意在“计圣标准喜”中。采用“啦子天平誉换原配登的“规盘天平” 水规范在“校流随采麦达。中餐求择贷到量不建定度的评定。 JF（装款）086-2005的质次版本发布情况为： JIGR)M6-1981a
*2
U J#能）83-2012
只平仪校慧苑
1慈团
本爆惑适用于马了代你钢物平脂仪（成下做称平仅）的计盘性能校准：技术#象不间的间美仪费惠可参照执行。 2到用充件
本规落引用了下克文件： GB/T 4802.22008 结飘品钢物刻君潮球性靠的机定第2部分：改数马丁代
尔然
GB/T21196.1-2007防飘品 马代尔连钢餐踏家性的刻定第1部分：马丁代尔甜腰试验仪
凡是日摄的了用文件，仅注日期的最本适用于本摄范，凡是不生日猫的引尼文件：其最新服本（包禁所有装修宽单）造用于本规范， #术惜
下列术活和定文造用子本辉范。 31磨摄商频
其换连形成一个完签李梦靠菌珍的平面率孩送动：包括1次摩禁：即平磨便二个外要动轮转验18照：内制毯费轮特卖15图。 3.2李龙(susjous)球
由变化区我形成的图形。从千国强恶渐牢化的错周：到感为一多直能，再由此直结反向者近为加觉的教随直园，以对角线量复读运动。
4烧糕
平磨仅使扭形试样在妞定的负荐下，以款这为享步范题形的平面运动与磨料我钢物）进行率举，装有试样或磨料的试牌光具装其与水平面直的轴自由特孩。经过想定的摩练次教后，定试样的甜磨享超电超球特性， 5计营特鞋 51外赢 5.1.1平脚仅试样夹具导板送劲平猫。寸滤：独装小无异常哗声。 5.1.2平房仪试具能在轴套组件内无间随地灵活特看。试样夹具销轴在精套内无间地自由意。 5.1.3平磨收平面等度：不大于0.04m照/8 5.1.4平磨收吃气绝#性能魔好。安金可靠。
1 JJF（纺织）036-2012
5.2技术要求 5.2.1计数器预设计数功能可靠，能累加，计数准确。 5.2.2传动装置的转动速度：
a）外传动装置的转动速度：（47.5土2.5）/ming b）内传动装置的转动速度：（44.5士2.5）r/min。
5.2.3 压锰质量：（2.5士0.5）kg直径：，（120.0士10）mm。 5.2.4 试样夹具组件总质量：（198土2）g（名义压力3kPa）。 5.2.5 试样加载块和试样夹具组件的总质最：
a）衣料试样加载块和试样夹具组件的总质量：（595土7）客（名义压力9kPa） b）家具试样加载块和试样夹具组件的总质量：（795士7）8（名义压力12kPa） c）针织试样夹具组件的总质量：（155土1）多： d）梭织试样加载块和试样夹具组件的总质量：.（415士2）多。
5.2.6磨台表面直径、试样夹具嵌块圆形衰面直径、试样夹具嵌块圆形表面和试样夹具压紧螺母的距离：
a）磨台表面真径（121.0士0.5）mm， b）试样夹具嵌块圆形囊面直径（28.65士0.05）mms c）试样夹真嵌块圆形表面和试样夹具压繁螺母的距高为（1.05土0.1）mm。
5.2.7唐台表面与试样夹嵌块圆形表面的平行度：二表面缝隙不大于0.05mm。 5.2.8磨台表面与上部导板的平行度：在一个离损周期内，百分表读数最大值和最小值之差不超过0.05mm。 5.2.9李步茹图形（见附录A）检查：留形对称，曲线间距均勾，不互相重合。 5.2.10试样夹具导板沿纵向和横向的最大动程，耐磨试验：（60.5士0.5）mm；起毛起球试验：（24士0.5）mm。 5.3校准项目
校准项目见表1。
爽1校准项目
序号 1 2 3 4 5 6 磨台装面直径 ?
项 目
校准 + + + + +
首次校准
计数器内/外传动装置的转动连度压锈质量试样夹具组件总质盘试样加赖快和试样夹具组件的总质量
+ +
试样夹具嵌块形衰面直径
2 JJF（纺织)0362012
表1(续)
项 E
序号 8 9 10 磨台表面与上部导板的平行度 11 李莎茹图形 12 试样夹具导板沿纵向和横向的最大动程注：“十”表示雷检定的项目。 校准条件
校准
首次校准
试样夹具嵌块表面和试样夹具压紧螺母的距离磨台表面与试样夹具嵌块圆形表面的平行度
+
+
+
+ +
6
6.1 环境条件
平磨仪在常温环境中校准。 6.2计量标准器
计量标准器见表2。
表2计量标准器测量范围/分度值
序号 1 2 3 4 5 6
名称水平尺转速表电子天平数显游标卡尺
准确度等级/最大允许误差
0.02mm/m
0.1级 (Ⅱ级)
3 kg/100 mg 150mm/0.01mm (0.02~1.0）mm 5mm/0.01mm
塞尺百分表
极限偏差±8:85
7 校准项目和校准方法 7.1 外观 7.1.1用目测法检查仪器，并在开机状态下观察试样夹具销轴转动灵活性，应符合 5.1.1、5.1.2、5.1.4的要求。 7.1.2平磨仪平面倾斜度
将水平仪放置在前后左右磨台平面上，其平面倾斜度应符合5.1.3的要求。 7.2技术要求的校准 7.2.1计数器预设计数功能
分别按个、十、百、千位预设次数，检查记录摩擦次数的准确性，应符合5.2.1的要求。 7.2.2内/外传动装置的转动速度
取下试样夹具导板，用转速表分别测量内/外传动装置的转动速度，其结果应符合
3
