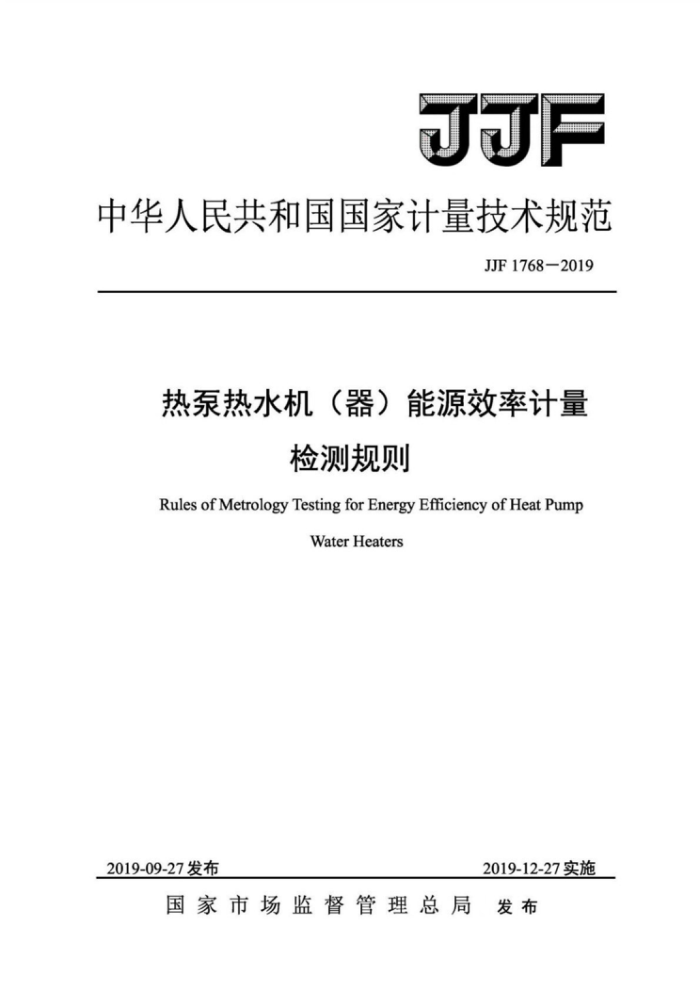

JJF
中华人民共和国国家计量技术规范
JJF1768-2019
热泵热水机（器）能源效率计量
检测规则
Rulesof MetrologyTestingforEnergyEfficiencyofHeatPump
Water Heaters
2019-12-27实施
2019-09-27发布
国家市场监督管理总局发布 JF1768—2019
热泵热水机（器）能源效
率计量检测规则
JJF1768-2019
Rules of Metrology Testing for Energy Efficiency of
Heat Pump Water Heaters
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：广东省计量科学研究院
参加起草单位：广东万和新电气股份有限公司
珠海格力电器股份有限公司中国赛宝实验室重庆市计量质量检测研究院
本规范委托全国法制计量管理计量技术委员会能效标识计量检测
分技术委员会负责解释 JF1768—2019
本规范主要起草人：
吴忠杰（广东省计量科学研究院）
周登锦（广东省计量科学研究院）吴健鸥（广东省计量科学研究院）
参加起草人：
黄逊青（广东万和新电气股份有限公司）
林爱革（珠海格力电器股份有限公司）
肖诗满（中国赛宝实验室）
罗林聪（重庆市计量质量检测研究院） JJF1768—2019
目录
引 言 1范围.. 2引用文件， 3术语和计量单位. 4概述 5计量要求. 5.1 能源效率标识标注 5.2 能效指标（能源消耗量） 5.3能效等级. 6检测条件 6.1 试验条件.. 6.2 检测设备 6.3 测量不确定度. 7检测项目和方法， 7.1 抽样原则和方法 7.2 样本检测. 7.3 原始记录.. 7.4 数据处理. 8检测结果 8.1 能效指标（能源消耗量）计量检测结果合格判据。 8.2 检测结果评定准则， 8.3检测报告附录A热泵热水机（器）能源效率测量不确定度评定示例附录B热泵热水机（器）能源效率计量检测抽样单（格式）附录C热泵热水机（器）能源效率计量检测原始记录（格式）附录D热泵热水机（器）能源效率计量检测报告（格式）
I
1
...2
2
2
..3
X
4
.4
4
S
....6
.6
.6 ..13 ..13 .13 ...13 .14 .15 ..17 ...34 ..35 ...39
I JF1768—2019
引言
为了规范实行能源效率标识管理的热泵热水机（器）的能源效率计量检测工作依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范。
本规范为首次发布。
Ⅱ JJF1768—2019
热泵热水机（器）能源效率计量检测规则
1范围
本规范规定了依靠电动机驱动，采用蒸汽压缩制冷循环，以空气为热源，提供热水为目的的热泵热水机（器）的能源效率计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于热泵热水机（器）能源效率计量监督检测，委托检测可参考本规范进行。生产和销售热泵热水机（器）的单位亦可参照本规范进行检测。
本规范不适用于水源式热泵热水机（器）。 接受检测的热泵热水机（器）应是生产者自检合格的产品，或者是销售者进口、
销售的商品。
2引用文件
本规范引用了下列文件： JF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T21362一2008商业或工业用及类似用途的热泵热水机 GB/T23137一2008家用和类似用途热泵热水器 GB29541一2013热泵热水机（器）能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1一次加热式热泵热水机（器）instantaneousheatpumpwaterheater
初始冷水流过热水机（器）内部的热交换器一次就达到用户设定温度的热泵热水机（器）。 3.2循环加热式热泵热水机（器）circulatingheatpumpwaterheater
1 JJF1768—2019
初始冷水多次流过热水机（器）内的换热器逐渐达到设定温度的热泵热水机（器）。 3.3静态加热式热泵热水机（器）staticheatpumpwaterheater
通过换热器与水直接或间接接触，被加热水侧以自然对流形式使水温逐渐达到设定温度的热泵热水机（器）。 3.4制热量heatingcapacity
在规定试验工况和条件下，热泵热水机（器）单位时间提供给被加热水的热量计量单位为W。 3.5制热消耗功率heatingpowerinput
在规定试验工况和条件下，热泵热水机（器）运行时所输入的总功率，计量单位为W。 3.6性能系数coefficientofperformance
在规定试验工况和条件下运行时，热泵热水机（器）的制热量和制热消耗功率之比，计量单位为W/W。 3.7能效限定值minimumallowablevaluesofenergyefficiency
在规定试验工况和条件下运行时，热泵热水机（器）性能系数的最小允许值。
3.8能效等级energyefficiencygrades
表示热泵热水机（器）产品能源效率高低差别的一种分级方法，依据其性能系数的大小确定，一般分为若干个等级，1级表示能源效率最高。
4概述
热泵热水机（器）是实行能源效率标识管理的产品，是一种以电动机驱动，采用蒸汽压缩制冷循环，以空气为热源，提供热水为目的的热水机（器）。
5计量要求
5.1能源效率标识标注
热泵热水机（器）的明显位置应正确使用能效标识。静态加热式热泵热水机（器）标识应当加施在水箱正面明显部位，其他类型热泵热水机（器）可加施在主机机组正面明显部位。能源效率标识标注的信息包括生产者名称(或简称)、规格型号、能效等级、性能系数（W/W)、制热量（W)、制热消耗功率（W)、依据的能源效率
2 JF1768—2019
强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合热泵热水机（器）能源效率标识标注的要求，计量
单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1制热量
热泵热水机（器）使用的能源效率标识的制热量应符合GB29541一2013的要求，制热量标注值和实测值应在其能效等级对应的制热量范围内，且其实测值应不小于标注值的95%。 5.2.2制热消耗功率
热泵热水机（器）使用的能源效率标识的制热消耗功率应符合GB29541一2013 的要求，其实测值应不大于标注值的110% 5.2.3性能系数
热泵热水机（器）使用的能源效率标识的性能系数标注值应符合GB29541- 2013对能效限定值的要求，且应在其能效等级对应的性能系数取值范围内。热泵热水机（器）能效限定值为表1中能效等级5级的规定值。
热泵热水机（器）性能系数实测值应不小于能效限定值，且不小于标注值的95%。
性能系数/（W/W) 能效等级
表1热泵热水机（器）能效等级指标
额定制热量/kW
型式
加热方式
2
3
4
1
5
一次加热式、循环加热式 4.60 4.40 4.10 3.90 3.70
-
普通型
<10
静态加热式
4.00 3.80 3.60 3.40
4.20
低温型 一次加热式、循环加热式 3.80 3.60 3.40 3.20 3.00
-
一次加热式
4.60 4.40 4.10 3.90 3.70
普通型 循环加 不提供水泵 4.60 4.40 4.10 3.90 3.70
4.50 4.30 4.00 3.80 3.60 3.90 3.70 3.50 3.30 3.10
热式
提供水泵一次加热式
≥10
低温型 循环加 不提供水泵 3.90 3.70 3.50 3.30 3.10
热式
提供水泵
3.80 3.60 3.40 3.20 3.00
3
