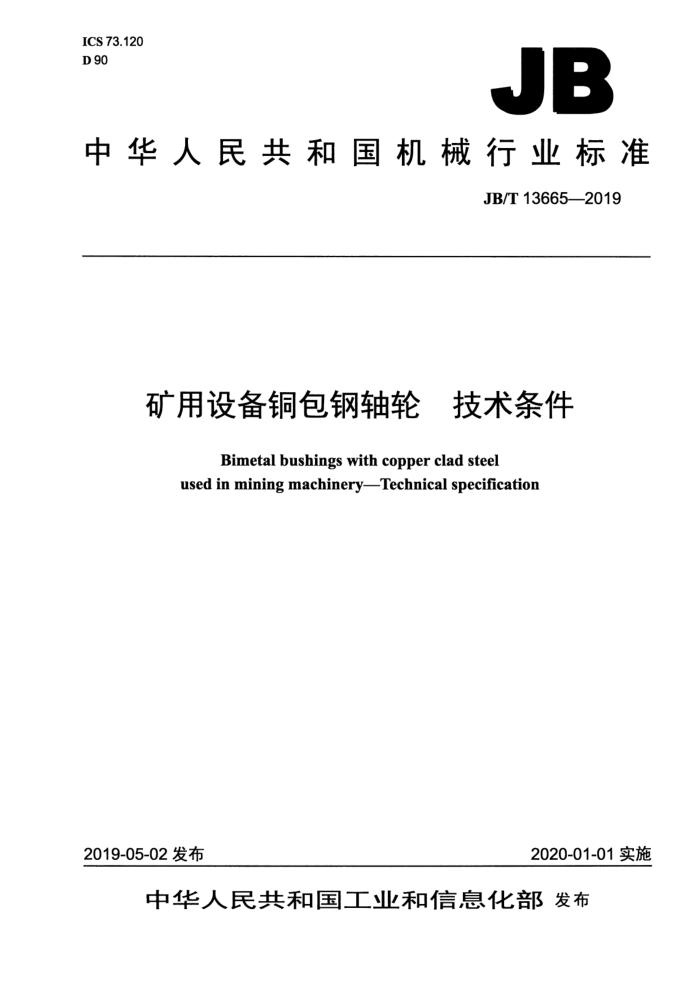

ICS 73.120 D 90
JB
中华人民共和国机械行业标准
JB/T 13665—2019
矿用设备铜包钢轴轮 技术条件
Bimetal bushings with copper clad steel
used in mining machinery-Technical specification
2019-05-02 发布
2020-01-01实施
中华人民共和国工业和信息化部发布 JB/T 136652019
目 次
前言
I1
范围 2 规范性引用文件... 3铜合金牌号和铜合金名称 3.1铜合金牌号. 3.2铜合金名称... 4技术要求...
1
4.1化学成分. 4.2力学性能. 5试验方法. 5.1化学成分的检验. 5.2力学性能的检验. 5.3 铜和钢融合面的检验附录 A (规范性附录） 轴轮铜层化学成分、硬度检验试块和拉伸性能检验试棒. 附录 B （规范性附录） 冷冻试验和S 形弯曲试验切片
图 A.1 拉伸性能检验试棒图 A.2 铜层化学成分、硬度检验试块图 B.1 冷冻试验和 S 形弯曲试验切片.
表1 主要元素含量. 表2 杂质元素含量. 表 3 力学性能.
2 JB/T 13665-2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：诸暨市三一传动科技有限公司、浙江镇南精工机械有限公司。 本标准主要起草人：徐灿军、田宝东、陈仲威、胡喜磊、袁文超、吴大龙、刘志广。 本标准为首次发布。
1I JB/T 13665-2019
矿用设备铜包钢轴轮技术条件
1 范围
本标准规定了矿用设备铜包钢轴轮的铜合金牌号、铜合金名称、技术要求、试验方法。 本标准适用于矿用设备铜包钢轴轮（以下简称轴轮）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1金属材料　拉伸试验　第 1部分：室温试验方法 GB/T 231.1　金属材料　布氏硬度试验　第1 部分：试验方法 GB/T 8063 铸造有色金属及其合金牌号表示方法 GB/T 8170* 数值修约规则与极限数值的表示和判定 YS/T 4824 铜及铜合金分析方法光电发射光谱法
3铜合金牌号和铜合金名称
3.1铜合金牌号
轴轮铜合金牌号表示方法应符合GB/T8063的规定。 3.2铜合金名称
铜合金名称由数字和文字组成。数字表示铜合金中主要元素名义百分含量的修约化整值，各元素百分含量数字之间用横线隔开，后面缀铜合金的文字名称，元素名义百分含量的修约化整值应符合GB/T 8170 的规定。铜合金名称表示方法如下：
口口
铜合金的文字名称铜合金中主要元素名义百分含量的修约化整值
注：可根据实际需要增加或删除两部分方框数量。
4　技术要求
4.1化学成分 4.1.1轴轮铜合金的主要元素含量应符合表1的规定，杂质元素含量应符合表2的规定。
1 JB/T 13665—2019
表1主要元素含量
主要元素含量（质量分数） % Pb
会号 1 ZCuSn10P1 10-1锡青铜 9.0~11.5 2 ZCuA110Fe5Ni510-5-5铝青铜 3 ZCuA19Fe4 9-4铝青铜 4 ZCuSn5Pb5Zn5 5-5-5锡青铜 4.0~6.0 4.0~6.0 4.0~6.0 5 ZCuSn6Zn6Pb36-6-3 锡青铜 5.0~7.0 5.0~7.0 2.0~4.0
铜合金牌号 铜合金名称
Fe
Sn
Zn
P 0.5~1.0
Al
Ni Cu
S
余量
3.5~5.5 8.8~10.5 4.0~6.0|余量
-
余量余量余量
2.0~4.0 8.0~10.0
表2杂质元素含量
杂质元素含量（质量分数） %
序号 铜合金牌号 铜合金名称
≤
Fe 0.1 一
Sn
Zn 0.05 0.2
Pb 0.01 0.05
Al 0.01
Ni
P
s 0.05 0.05
ZCuSn10P1 10-1锡青铜 2 ZCuA110Fe5Ni5 10-5-5铝青铜 0.2
1
-
ZCuA19Fe4 9-4铝青铜 0.1 1.0 0.01 0.01 ZCuSn5Pb5Zn5 5-5-5锡青铜
0.5
3
0.05 0.3 0.01 0.1 2.5 0.05
4
ZCuSn6Zn6Pb3 6-6-3锡青铜
0.3
0.01
0.1
2.5
5
4.1.2 当用杂质总和表示杂质含量时，若无特殊规定， 杂质中每一种未列出的元素含量应不大于0.05%。 4.2 力学性能
轴套铜合金的力学性能应符合表3的规定。若用户有特殊要求，应在图样上注明。
表3力学性能
力学性能
≥
序号 铜合金牌号 铜合金名称
抗拉强度RmMPa 」断后伸长率 A % 硬度HBW 下屈服强度 RL MPa
1
10-1锡青铜
3 10 6 13 12
65 150 70 60 60
220 590 220 200 190
130 260 110 90 95
ZCuSn10P1
1
2 ZCuAl10Fe5Ni5 10-5-5铝青铜
9-4铝青铜
3 4 ZCuSn5Pb5Zn5 5-5-5锡青铜 5 ZCuSn6Zn6Pb3 6-6-3锡青铜
ZCuA19Fe4
5 试验方法
5.1 化学成分的检验 5.1.1产品全部熔合后， 在不同位置任意取3个试块（见附录A），若3个试块化学成分全部符合表1 和表2的规定，则该批次合格，否则该批次不合格。 5.1.2按YS/T482的规定对试块的化学成分进行检验。
2 JB/T 13665-2019
5.2 2力学性能的检验 5.2.1按GB/T231.1的规定对试块（见本标准图A.2）进行硬度检验 5.2.2按GB/T228.1的规定对试棒（见本标准图A.1）进行拉伸性能检验。 5.3铜和钢融合面的检验 5.3.1切片冷冻试验：切片（见图B.1）放在-80℃的温度中冷冻10h后，融合面应无任何剥离现象且外形尺寸和几何公差均应符合图样的要求。 5.3.2 2S形弯曲试验：切片（见图B.1）经2～5次180°对折弯曲展平后，融合层应无任何剥离现象
3 JB/T 13665-2019
附录A (规范性附录）
轴轮铜层化学成分、硬度检验试块和拉伸性能检验试棒
轴轮拉伸性能检验试棒如图A.1所示，铜层化学成分、硬度检验试块如图A.2所示。
单位为毫米
120
SLO°0F0 Id
1
9
铜合金
20钢或45钢
50 ±0.1
59.2
注：若用户有特殊要求，应在图样上注明。
图A.1 拉伸性能检验试棒
单位为毫米
30
8
3
图A.2铜层化学成分、硬度检验试块
? JB/T 13665--2019
附 录 B （规范性附录）
冷冻试验和S形弯曲试验切片
冷冻试验和 S形弯曲试验切片如图 B.1所示。
单位为毫米
100
3
铜合金层
20钢或45钢
注：若用户如有特殊要求，应在图样上注明。
图B.1 冷冻试验和S形弯曲试验切片
5
