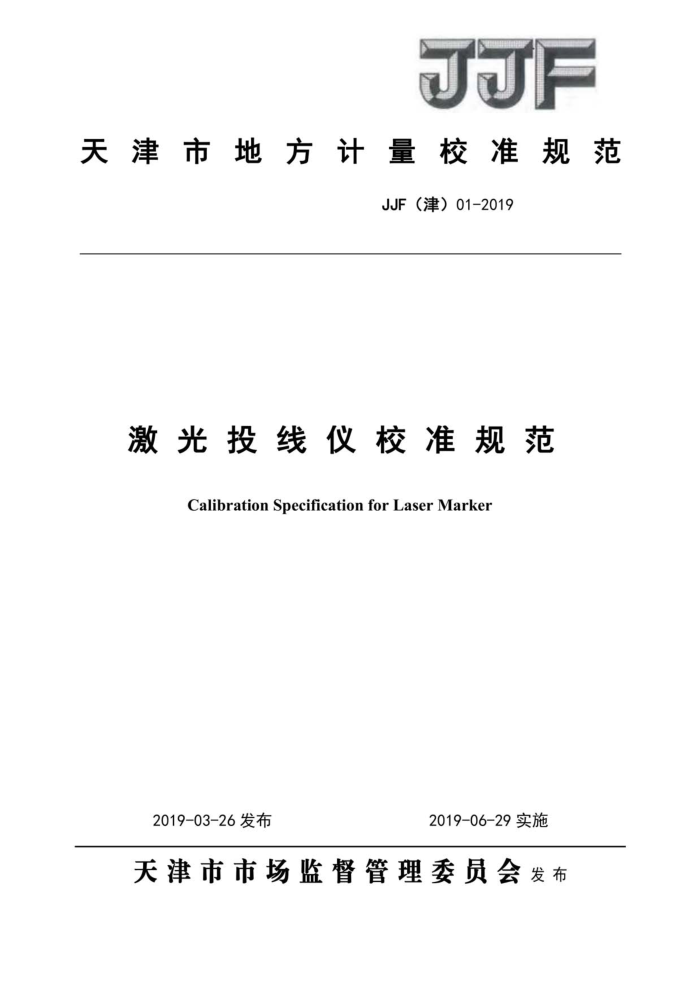

天津市地方计量校准规范
JJF（津）01-2019
激光投线仪校准规范
Calibration Specification for Laser Marker
2019-03-26发布
2019-06-29实施
天津市市场监督管理委员会发布 JJF（津）01-2019
激光投线仪校准规范
Calibration Specification forLaserMarker
JJF(津)01-2019
本规范经天津市市场监督管理委员会于2019年03月26日批准，并于 2019年06月29日起施行。
归口单位：天津市计量监督检测科学研究院
起草单位：天津市计量监督检测科学研究院
天津市威斯曼光学仪器有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津）01-2019
本规范主要起草人：
刘红光 （天津市计量监督检测科学研究院）路瑞军 （天津市计量监督检测科学研究院）李青 （天津市计量监督检测科学研究院）
参加起草人：
崔尧尧 （天津市计量监督检测科学研究院）何在庚 （天津市威斯曼光学仪器有限公司） JJF（津）01-2019
目 录
引言 1范围 2引用文献 3概述 4计量特性. 5校准条件 5.1环境条件 5.2校准用设备及技术要求， 6校准方法 6.1激光水平线的水平误差 6.2激光水平线的倾斜误差. 6.3测量重复性 6.4激光垂直线的倾斜误差 6.5激光垂直线间的正交误差 6.6激光垂直线天顶点误差 6.7激光下对点误差 6.8自动安平补偿范围. 附录A 附录B. 附录C. 附录D
.3
.4
.4
.5
6
10
12
14 JJF（津） 01-2019
引 言
JJF（津）01-2019《激光投线仪校准规范》 （以下简称本规范）是针对激光投线仪、 激光标线仪、激光墨线仪校准的计量技术法规。本规范的编写以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据
本规范为首次发布。
II JJF（津）01-2019
激光投线仪校准规范
1范围
本规范适用于以可见激光作为指示光源的自动安平激光投线仪的校准。 引用文献
2
本规范引用了下列文件： JF1081-2002垂准仪校准规范 JB/T11665-2013激光标线仪凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本规范。
3概述
激光投线仪又称激光标线仪、激光划线仪、激光墨线仪等，是一种可以提供水平标线和铅垂标线的激光仪器。它广泛应用于建筑施工、装饰装潢等多种场合，代替传统施工、装饰中的水平管、铅垂球、墨线等。
根据激光器的数量，激光投线仪可分为单线、2线、3线、4线、5线等系列激光投
线仪。其外形结构示意如图1所示。
垂直激光出射窗
垂直激光出射窗
水平激光出射窗
吊带
微调手轮
基座
图1激光投线仪外形结构示意图
4计量特性
4.1激光水平线水平误差EHI：如图2为水平线水平误差示意图，具体要求见表1。
投影面
水平基准面
水平基准线激光水平线
L
图2水平线水平误差示意图
1 JJF（津）01-2019
4.2激光水平线倾斜误差E2：如图3为水平线倾斜误差示意图，具体要求见表1。
投影面
激光水平线水平基准线
水平基准面
图3水平线倾斜误差示意图
4.3测量重复性s：，具体要求见表1。 4.4激光垂直线倾斜误差Ev：具体要求见表1。 4.5激光垂直线间的正交误差AEv：具体要求见表1。 4.6激光垂直线天顶点误差AZ1：具体要求见表1。 4.7激光下对点误差AL2：具体要求见表1。 4.8自动安平补偿范围：安平范围不小于2.5°
表1仪器准确度要求
准确度等级
校准项目
1级 ≤20 ≤30 ≤10 ≤40 ≤40 ≤2 ≤0.8
2级 ≤40 ≤60 ≤20 ≤60 ≤60 ≤3 ≤1
3级 ≤60 ≤90 ≤30 ≤90 ≤90 ≤4.5 ≤1.5
激光水平线水平误差（”）激光水平线倾斜误差（”）
测量重复性（”）激光垂直线倾斜误差（”）
激光垂直线间的正交误差“（"）激光垂直线天顶点误差“（mm）/1.4m
激光下对点误差“（mm）/1m
注：。仪器只有一个垂直面时，无此项要求。
。仪器无下对点时，无此项要求。
5校准条件
5.1环境条件校准时的温度为常温。 5.2校准用设备及技术要求
2 JJF（津）01-2019
校准用设备及技术要求见表2。
表2校准用设备及技术要求
序号 1 2 3 4 5 6
设备名称水准仪经纬仪直角坐标靶多齿分度台垂准仪二维微倾台
技术要求
准确度等级：DS05级或DSZ05级
准确度等级：DJ,级或IⅡI级
坐标尺寸（20×20）mm，分度值1mm，MPE：±0.03mm
立轴式，准确度等级：2级及以上
普通型
倾角范围≥2.5°，倾角误差≤1
注：直角坐标靶可采用满足要求的其他设备，如标准钢卷尺、CCD激光采集器等。
6校准方法
在对投线仪进行校准前，首先应对直角坐标靶进行标定（标定方法见附录A），检查投线仪的外观及各部分相互作用，仪器各运动机构转动是否灵活，是否有松动、卡滞和影响操作的现象，包括按键是否灵敏有效等；然后，检查圆水泡的整平偏差是否超差，具体方法：圆水泡在整平以后，旋转90°观察圆水泡的位置偏差不应超过水准器标称角值的1/4；最后，确定没有影响计量特性的因素后再进行校准。
6.1激光水平线的水平误差水准测量法如图4所示，坐标靶A、B相距10m左右，在A、B坐标靶的中间安置
水准仪，在两标靶上分别读数ha和hB，将工作台置于A标靶一端，被检仪器安置在工作台上，调平开机使仪器发射水平激光线，旋转激光投线仪，使水平激光的中间部分投射在前方A、B两标靶上。待激光稳定后，在A标靶、B标靶上分别读取激光线的高度HA1、 HB1；顺时针旋工作台45°，使水平激光线的左端投射在A，B标靶上，待激光光线稳定后，重复以上步骤，记录HA2、HB2，逆时针旋转工作台90°，使水平激光线的右端投射在A、B标靶上，重复以上步骤，记录HA3、HB3。
(HBl -hg)-(Hal-ha)
AH
L
AH= -(HB2 -hg)-(HA2 -ha) ,
L
