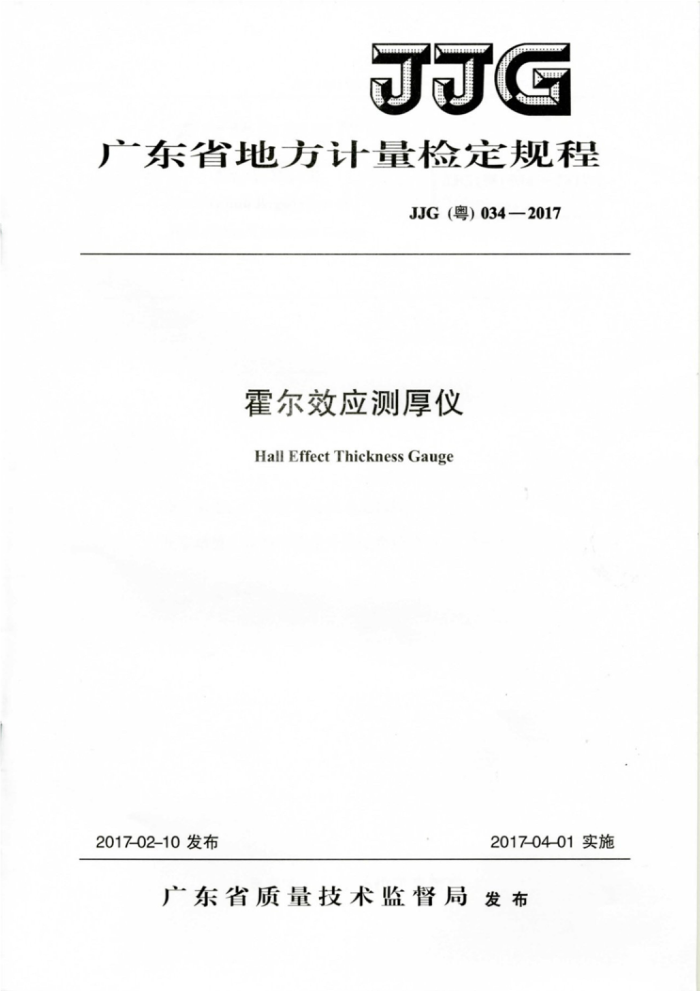

J可G
广东省地方计量检定规程
JJG（粤）034—2017
霍尔效应测厚仪 Hall Effect Thickness Gauge
2017-02-10发布
2017-04-01实施
广东省质量技术监督局发布 JJG（粤）034-2017
霍尔效应测厚仪
检定规程 VerificationRegulation of HallEffectThicknessGauge
JJG(粤)034—2017
归口单位：广东省质量技术监督局起草单位：珠海市质量计量监督检测所
本规程委托起草单位负责解释 JJG（粤）034-2017
本规程主要起草人：
李淑映（广东省珠海市质量计量监督检测所）王琨（广东省珠海市质量计量监督检测所）李军（广东省珠海市质量计量监督检测所）黄（广东省珠海市质量计量监督检测所）纪红刚（广东省珠海市质量计量监督检测所）
参加起草人：
余俊斌（广东省珠海市质量计量监督检测所） JJG（粤）034-2017
录
目
引言 1
(I) (1)
范围 2 术语 3 概述
(1)
(1) (2)
计量性能要求 4.1 示值误差 4.2 示值重复性 4.3 漂移 4.4 标定用厚度片 4.5 靶球直径变动量 5 通用技术要求 5.1 外观 5.2 标识
4
（2） (2) (2) (2) (2) (2) . (2) （2） (3) (3) (3)
计量器具控制 6.1 检定条件 6.2 检定项目和检定设备 6.3 检定方法 6.4 检定结果处理 6.5 检定周期附录A标准厚度片的技术要求和检定方法附录B检定证书/检定结果通知书内页信息及格式
6
. (3) (5) . (5) .. (6) (7) JJG（粤）034-2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定进行编写。 本规程为首次发布。
I JJG（粤）034-2017
霍尔效应测厚仪检定规程
1范围
本规程适用于测量上限至25.4mm的霍尔效应测厚仪（以下统称测厚仪）的首次检定后续检定和使用中检查。 2术语 2.1 霍尔效应测厚仪halleffectthicknesshauge
利用霍尔效应原理对非铁磁性材料进行厚度测量的仪器。 2.2 靶球targetball
霍尔效应测厚仪中用于与探头配合测量厚度的钢球。 2.3 标定用厚度片thicknesscalibrationslice
霍尔效应测厚仪测量前用于标定测厚仪参数所用的厚度片。
3概述
霍尔效应测厚仪是一种手持式厚度测量仪，利用霍尔效应原理对非铁磁性材料进行厚度测量。测厚时，将磁探头置于被测材料的一面，将相应的靶球置于另一面，探头上的霍尔效应传感器即可测出探头尖到靶球的距离，从而给出厚度读数。测量示意图见图1。
1一靶球；2一被测材料；3一仪器磁探头
图1测量示意图 JJG（粤）034-2017
4计量性能要求
4.1 示值误差
示值最大允许误差见表1。
表1示值最大允许误差和标定用厚度片的要求
H>1mm
厚度值H
0 A级 B级
±[0.010mm+3% (H-1mm )] ±[0.10mm+3% (H-1mm )]
±0.010mm ± 0.10mm
示值最大允许误差
标定用厚度片中心厚度测量结果不
不超过相应示值最大允许误差的二分之一
确定度
不超过相应示值最大允许误差的二分之一
标定用厚度片均匀性
4.2 示值重复性
示值重复性不超过相应示值最大允许误差绝对值的三分之一。 4.3 漂移
测厚仪示值在一小时内的变化量小于相应示值最大允许误差的绝对值 4.4 标定用厚度片
标定用厚度片（简称标定片）中心厚度测量结果不确定度和均匀性的要求见表1。 4.5 靶球直径变动量
靶球直径变动量允差为5um。 5 通用技术要求 5.1 外观 5.1.1 测厚仪外表应整洁，无明显划痕、锈迹、损伤、起泡、漆膜脱落等现象 5.1.2 测厚仪上的文字、符号、数值及单位应字迹清晰，数字显示清晰、无闪烁、缺笔划和连笔划现象。 5.1.3 测厚仪各操作开关、按键和指示灯工作可靠、有效。 5.1.4 靶球外表应整洁，无明显划痕、锈迹、损伤。 5.1.5 使用中和修理后的测厚仪，允许有不影响计量性能的外观缺陷。 5.2 标识 2 JJG（粤）034-2017
测厚仪身上应标明厂商或制造商及测厚仪的型号和编号。
6计量器具控制 6.1 检定条件
检定测厚仪的室温为（20±5）℃，相对湿度不超过75%，检定地点附近不应有交变磁场干扰。 6.2 检定项目和检定设备
检定项目和检定设备见表2。
表2检定项目和检定设备
首次 后续 使用中检定 检定 检查 +
序号 1 2 3 4 5 6
检定设备
检定项目外观及标识示值误差示值重复性
+ + x - +
+
标准厚度片（见附录A)
+
标准厚度片标准厚度片测长仪测长仪
+
+
漂移标定用厚度片靶球直径变动量
+
+
+
1
为可选项目。
注：检定类别中“+”为必检项目，
检定也可以用满足测量结果不确定度要求的其他设备、方法。
6.3 检定方法
6.3.1 外观及标识
目视和通电检查，结果应符合通用技术要求。
6.3.2示值误差
按测厚仪使用说明书对测厚仪进行标定，根据测厚仪的测量范围选择表A.1中适用的检定点的标准厚度片，逐一测量，使用测厚仪测量上限最接近检定点所对应的靶球进行测量，检定时应保证测厚仪磁探头与标准厚度片无明显倾斜。每点测量三次，取三次读数的平均值作为该点的示值h；（i=1,2.…，n），其示值误差A，按（1）式计算：
(1)
A;=h;-H;
3 J可G
