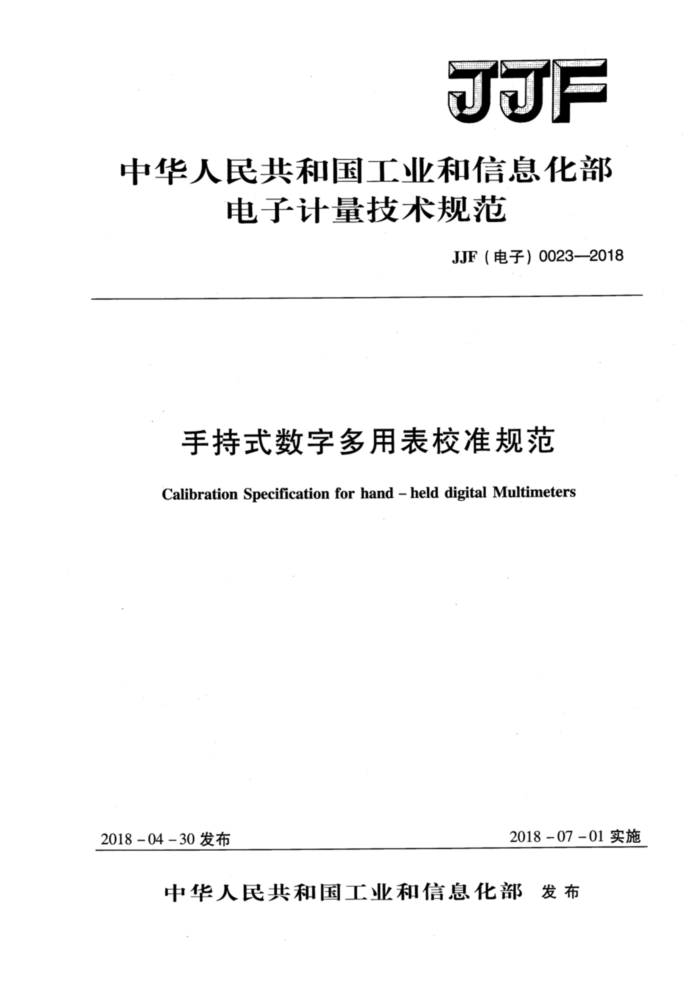

JJF
中华人民共和国工业和信息化部
电子计量技术规范
JJF（电子）0023—2018
手持式数字多用表校准规范 Calibration Specification for hand -held digital Multimeters
2018-07-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JJF（电子）0023—2018
手持式数字多用表校准规范 Calibration Specification for hand-
JJF（电子）0023—2018
held digital Multimeters
归口单位：中国电子技术标准化研究院起草单位：中国电子科技集团公司第二十研究所
本规范技术条文委托起草单位负责解释
268 JJF（电子）0023—2018
本规范主要起草人：
武丽仙（中国电子科技集团公司第二十研究所）陆强（中国电子科技集团公司第二十研究所）张伟（中国电子科技集团公司第二十研究所）张仪（中国电子科技集团公司第二十研究所）罗政元（中国电子科技集团公司第二十研究所）
269 JJF（电子）0023—2018
目
录
引言 1范围 2 引用文件 3 概述 4计量特性 4.1 示值误差 4.2 最大允许误差 4.3 测量范围及最大允许误差 5校准条件 5.1 环境条件 5.2 （测量）标准及其它设备 6 校准项目和校准方法 6.1 外观及工作正常性检查 6.2 直流电压 6.3 直流电流 6.4 直流电阻 6.5 交流电压 6.6 交流电流 6.7 电容 6.8 电感 6.9 频率 6.10 温度·. 6.11 占空比的测量 6.12 二极管的测量· 6.13 三极管的HFE测量 7 校准结果表达 8 复校时间间隔附录A 校准记录格式.. 附录B 测量不确定度评定示例
(271) (272) (272) (272) (272) (272) (272) (273) (274) (274) (274) (274) (274) (275) (275) (275) (275) (276) (276) (277) (278) (279) (279) (280) (281) (281) (281) (283) (285)
.
.
...
.
270 JJF（电子）0023—2018
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量技术规范编写规则》、JJF 1059.12012《测量不确定度评定与表示》编制。
本规范适用于手持式数字多用表的校准，其基本功能（交直流电压、交直流电流、电阻）的校准方法采用标准源法，与JJF1587-2016《数字多用表校准规范》中采用的标准源法相符合：对其扩展功能（电容、电感、频率、温度、占空比、二极管、三极管等），本规范了增加了相应的校准内容。
本规范为首次发布。
271 JJF（电子）0023—2018
手持式数字多用表校准规范
1范围
本规范适用于具有直流电压、直流电流、直流电阻、交流电压和交流电流测量功能的手持式数字多用表的校准，也适用于具有电容、电感、频率、温度、占空比、二极管、三极管放大倍数等测量功能的手持式数字多用表的校准，具有上述单一测量功能或组合测量功能的仪表也可以参照执行。 2引用文件
GB/T32194-2015手持数字多用表通用规范 JF1587-2016数字多用表校准规范
3概述
手持式数字多用表是在正常使用中预定可用单手来握住的便携式数字多用表。 手持式数字多用表最基本的功能是直流电压，其它各参数的测量是通过其内部的转
换电路转换成与之成比例的直流电压的方式来实现的。
手持式数字多用表用于测量电压、电流、电阻及其他参量，并以十进制数字显示测量值的电子式多量限、多功能的测量仪表。 4计量特性
4.1示值误差
直流电压、直流电流、直流电阻、交流电压、交流电流、电容、电感、频率、温度等参数的示值误差均用公式（1）表示，相对示值误差均用公式（2）表示：
A=Px - Pn
(1)
式中： 4—示值误差； Px被校表的示值： PN一一对应输人量的参考值（标准值）。
合×100%
(2)
y: PN
式中： y 相对示值误差。
4.2最大允许误差
手持式数字多用表的最大允许误差通常用绝对误差表达方式。
272 JJF（电子）0023—2018
通常用两项表示：
(3)
= ±(a%Ux+n)
式中： A- 一示值误差； a%一一与读数有关的误差系数； Ux被校表的读数值；
一以数字表示的绝对误差项。
n
注：n为被校表的显示值的最低有效数字。 也可以写成（4）的形式：
(4)
A=±(a%Ux+b%U.)
式中： b% 一与量程有关的误差系数； U.一被校表的选择量程的满度值。
4.3测量范围及最大允许误差 4.3.1直流电压
测量范围：±（0mV~1000V），最大允许误差：±（0.01%~5%）。 4.3.2直流电流
测量范围：±（0μA~20A），最大允许误差：±（0.3%~5%）。 4.3.3直流电阻
测量范围：1Q~100MQ，最大允许误差：±（0.01%~5%）。 4.3.4交流电压
测量范围：10mV~1000V(20Hz~100kHz），最大允许误差：±（0.3%~5%）。 4.3.5交流电流
测量范围：10μA~20A（20Hz~1kHz），最大允许误差：±（0.3%~5%）。 4.3.6电容*
测量范围：10pF~100mF，最大允许误差：±（0.5%~10%）。 4.3.7电感*
测量范围：10μH~10H，最大允许误差：±（0.5%~10%）。 4.3.8频率*
测量范围：10Hz~100kHz，最大允许误差：±（0.01%~5%）。 4.3.9温度*
测量范围：（-200~1000)℃，最大允许误差：±（1%~5%）。 4.3.10占空比*
测量范围：1%~99%，最大允许误差：±（0.2%~1%）/kHz。 4.3.11二极管*
正向导通电压测量范围：0.01V~5V，最大允许误差：±（1%~10%）。
273 JJF（电子）0023—2018
4.3.12三极管*
直流放大倍数H测量范围：10~1000，近似值。 注：1.打*项是根据被校手持式数字多用表的技术指标进行选择测量。
2.具体计量特性，请参照被校手持式数字多用表的技术要求，上述指标不适用于合格性判别，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：（20±5）℃。 5.1.2相对湿度：≤80%。 5.1.3供电电源：
交流电压：(220±11)V，频率：(50±1)Hz。 5.1.4周围无影响正常工作的机械振动和电磁干扰。 5.2（测量）标准及其它设备
选用的原则为：校准时由标准器、辅助设备及环境条件所引起的扩展不确定度（k=2) 不大于被校表最大允许误差绝对值的1/3。标准器的测量范围应能分别覆盖被校表的测量范围。根据所采用的校准方法，选择以下可以满足校准要求的测量设备。 5.2.1多功能标准源（含单功能标准源）
1)直流电压 2)直流电流 3)直流电阻 4)交流电压 5)交流电流
5.2.2标准电阻器（箱） 5.2.3 标准电容器（箱） 5.2.4 标准电感器（箱） 5.2.5 函数发生器 5.2.6 温度校准器 5.2.7 数字直流电流表 5.2.8 三极管样管
NPN或PNP型.测试条件：基极电流约10uA，Vce约3V。 6校准项目和校准方法
6.1外观及工作正常性检查 6.1.1被校手持式数字多用表（以下简称被校表）的外形结构应良好.产品名称、型号、编号、制造厂家应有明确标记。测量插孔不应有松动，按键或转换开关无卡死及接触不良的
