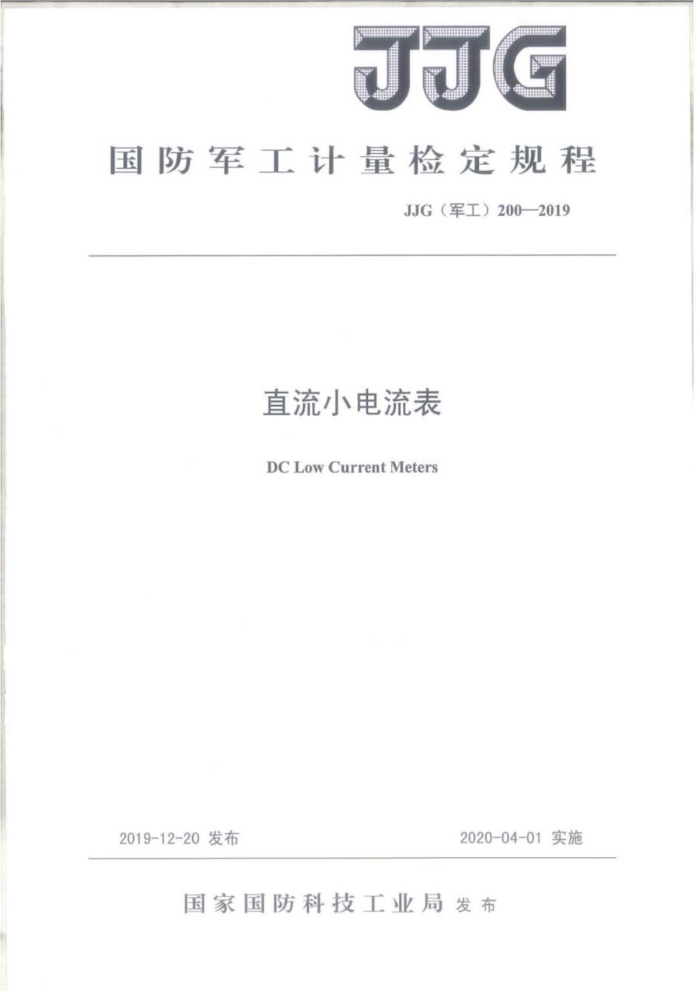

JJG
国防军工计量检定规程
JJG（军工）200—2019
直流小电流表
DCLowCurrentMeters
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）200—2019
直流小电流表检定规程
JJG（军工）200—2019
Verification Regulation for DC Low
CurrentMeters
起草单位：国防科技工业电学一级计量站 JJG（军工）200—2019
本规程主要起草人：
李晶晶 （国防科技工业电学一级计量站）王乾娟 （国防科技工业电学一级计量站）游立 （国防科技工业电学一级计量站）
参加起草人：
张 欢 （国防科技工业电学一级计量站）孙 文 （国防科技工业电学一级计量站）王 莺 （国防科技工业电学一级计量站）孙 智 （国防科技工业电学一级计量站） JJG（军工）200——2019
目录
1
范围... 2 概述 3计量性能要求... 3.1电流示值误差 3.2电流稳定性. 4 通用技术要求 4.1 外观及附件... 4.2 工作正常性. 5 计量器具控制 5.1 检定条件 5.2 检定项目 5.3 检定方法 5.4 检定结果的处理 5.5 检定周期附录A 原始记录内页格式附录B 检定证书内页格式
1
2
..2 3
...5.
.5
6
国防军工 JJG（军工）200—2019
直流小电流表检定规程
1范围
本规程适用于测量范围为土(0.1pA～10μA)的直流小电流表首次检定、后续检定和使用中检查。 2概述
直流小电流表是一种高准确度、高灵敏度的直流小电流测量仪器，直流小电流表按照工作原理可分为分流式、反馈式、积分式， 主要用于直流小电流的测量。 3计量性能要求 3.1电流示值误差
a）测量范围：±（0.1pA个10μA） b）最大允许误差：±（0.02%~10%）直流小电流表的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般可
以用公式（2）表示：
AMPE=土(a%l+b%1m） YMme=±(a%+b%血)
(1) (2)
I.
式中： AMPE 被检直流小电流表的最大允许误差，A：
与示值有关的误差系数：
a- I 被检直流小电流表的示值，A：
与量程值有关的误差系数；
b
一被检直流小电流表的量程值A·军工 YMPE 被检直流小电流表的相对最大允许误差
Im
3.2电流稳定性
24h稳定性：0.004%~2% 4通用技术要求 4.1外观及附件
被检直流小电流表外观应完好，无影响正常工作的机械损伤，各附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 4.2工作正常性 JJG（军工）200—2019
通电后被检直流小电流表应能正常工作，各种指示和显示应正确，测量范围应符合要
求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检直流小电流表的测量范围：检定装置的扩展不确定度应不大于被检直流小电流表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）直流小电流标准源
1）测量范围：±（0.1pA~10μA）： 2）最大允许误差：±（0.006%~3%）。
b）直流标准电压源
1）测量范围：±（0.01V~10V）： 2）最大允许误差：±（0.002%~0.01%）。
c）直流标准电阻器
1）测量范围：10MQ100GQ2； 2）年稳定性：9.0×10-6~8.0×10； 3）测量不确定度：5.0×10-6~5.0×104（k=2）。 环境条件
5.1.2
a）环境温度： ：（20±2）℃; b）相对湿度：30%~60%； c）供电电源： （220±22）V， （50±1）Hz d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰，并有防静电措施。
5.2检定项目
直流小电流表的检定项目见表1。
表1检定项目首次检定
使用中检查
序号 1 2 3 4
后续检定
检定项目名称外观及附件工作正常性电流示值误差电流稳定性
+ + + _*
+ + +
+ + + +
注：1.“+”为应检项目，“”为不检项目；
2.“本”仪器调整后“电流稳定性”为应检项目 3.电流稳定性，若仪器说明书中未给出技术指标可不检。
2 JJG（军工）200—2019
5.3检定方法 5.3.1外观和附件
通电前目视检查，应符合4.1的规定。 5.3.2工作正常性
通电后目视检查，应符合4.2的规定。 5.3.3检定前准备工作
被检直流小电流表应在检定条件下放置24h以上，传输直流小电流信号的连接电缆和适配器应保持稳定、避免振动。严格按使用说明书要求对被检直流小电流表和检定用设备进行预热和预调。 5.3.4电流示值误差 5.3.4.1检定点的选取
a）基本量程均匀选取10个检定点，包括量程值的10%和100%点（或接近量程值）应有10的整数次幂点：
b）非基本量程选取3～5个检定点，包括量程值的10%和100%点（或接近量程值），应有10的整数次幕点：
c）对于有正、负极性的直流小电流表，负向应选取量程值的10%和100%点（或接近量程值）：
d）对于指针式直流小电流表，全检量程选取所有带数字的分度线，非全检量程选取满量程点。 5.3.4.2直接测量法
a）按图1所示连接仪器
Ho
OH oL G
直流小电流 L
被检直流小电流表
标准源
Go
图1直接测量法连接示意图
b）根据被检直流小电流表的量程选择直流小电流标准源的量程。 ）调节直流小电流标准源输出为零，将被检直流小电流表清零（或调零）。 d）设置直流小电流标准源输出的标准值为I，待稳定后，读取被检直流小电流表显
示值1
e）数字式直流小电流表按公式（3）和公式（4）计算示值误差，指针式直流小电流表按公式（5）计算示值误差，示值误差应小于仪器说明书规定的最大允许误差：
(3) (4)
△=I,1,
=4=×100%
I.
3 a
JJG（军工）200—2019
m=×100%
(5)
/m
式中： △被检直流小电流表的示值绝对误差，A I.—直流小电流标准源输出的标准值，A； Y- 被检直流小电流表的示值相对误差 Y引 一被检指针式直流小电流表的引用误差。 f）其他检定点重复以上步骤。
5.3.4.3间接测量法
a）按图2所示连接仪器，被检直流小电流表输入阻抗与串联直流标准电阻器R的阻值之比应小于被检表最大允许误差的1/10。
b）调节直流标准电压源输出为零，将被检直流小电流表清零（或调零） c）根据检定点选择适当的直流标准电阻器R， 设置直流标准电压源输出电压U，待
稳定后，读取被检直流小电流表显示值1
直流标准电阻器Rs
Ho
OH
被检直流小电流表
直流标准电压源
Lo
OL O.G
图2间接测量法连接示意图
d）数字式直流小电流表按公式（6）和公式（7）计算示值误差，指针式直流小电流表按公式（8）计算示值误差，示值误差应小于仪器说明书规定的最大允许误差：
国际军工
(6)
1-(U./R)×100% U./R 1-(U./R)x100%
(7)
-
(8)
Y引 二
Im
式中： U.—直流标准电压源输出电压值，V； R—直流标准电阻器实际电阻值，Q。 e）其他检定点重复以上步骤。
