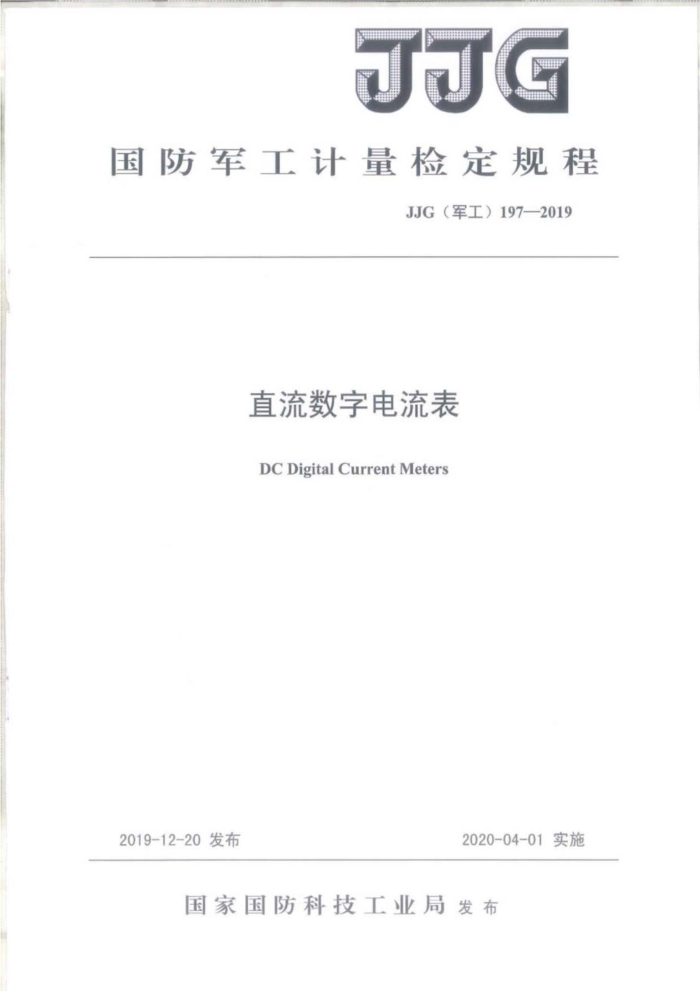

JJG
国防军工计量检定规程
JJG（军工）197—2019
直流数字电流表
DCDigitalCurrentMeters
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）197—2019
直流数字电流表
检定规程
JJG（军工）197—2019
Verification Regulation for DC Digital
CurrentMeters
起草单位：国防科技工业电学一级计量站 JJG（军工）197—2019
本规程主要起草人：
扈蓓蓓 （国防科技工业电学一级计量站）崔绍颖 （国防科技工业电学一级计量站）张军齐 （国防科技工业电学一级计量站）何家伟 （国防科技工业电学一级计量站）
参加起草人：
付军立 （国防科技工业第一计量测试研究中心）彭诚 （国防科技工业电学一级计量站）丁蔚 （国防科技工业电学一级计量站）陈少华 （国防科技工业电学一级计量站）李晶晶 （国防科技工业电学一级计量站） JJG（军工）197—2019
目录
1范围 2概述 3计量性能要求.. 3.1直流电流示值误差 3.2稳定性... 4通用技术要求 4.1外观及附件 4.2工作正常性 5计量器具控制 5.1检定条件 5.2检定项目 5.3检定方法 5.4检定结果的处理， 5.5检定周期附录A 原始记录内页格式附录B 检定证书内页格式
?
2
1
国防军工 JJG（军工）197—2019
直流数字电流表检定规程
范围
1
本规程适用于直流电流测量范围为±（10μA~100A）的直流数字电流表，以及数字多用表和数字面板表中直流电流测量部分的首次检定、后续检定和使用中检查。 2概述
直流数字电流表通过直流电阻分流器、直流电流比较仪或其他电流电压变换器，将直流电流转换成直流电压，再经过模数变换器转换成数字量进行显示。根据被测电流的大小不同，其转换原理主要包括分流器式、负反馈放大式和零磁通电流比例式等：按照显示位数分为三位半、四位半、五位半、六位半、七位半、八位半等：按照结构外形分为手持式、 钳形表和台式等。直流数字电流表一般与其他电学参数测量功能合并形成数字多用表，常用于对直流电流源的检定和工程电流量的测量。 3计量性能要求 3.1直流电流示值误差
测量范围：（10μA~100A）最大允许误差：±（1.0×10-5~5.0×102）直流数字电流表的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
AMPE=±（a%I，+b%l.）
(1)
式中： AMPE 被检直流数字电流表的最大允许误差，A： I 被检直流数字电流表的示值，A； I 被检直流数字电流表的量程值，A
与示值有关的误差系数国军工
a
b与量程值有关的误差系数
(2)
MPE=±(a%+6%-m)
式中： YMPE 被检直流数字电流表的相对最大允许误差。
-
3.2电流稳定性
24h稳定性：7.0×106~3.0×102 4通用技术要求 4.1外观及附件
1 JJG（军工）197—2019
被检直流数字电流表外观应完好，无影响正常工作的机械损伤，各附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 4.2工作正常性
通电后被检直流数字电流表应能正常工作，各种指示和显示应正确，测量范围应符合要求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检直流数字电流表的测量范围：检定装置的扩展不确定度应不大于被检直流数字电流表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）直流标准电流源
1）测量范围：±（10μA~100A）； 2）最大允许误差：优于被检直流数字电流表最大允许误差绝对值的1/4。
b）标准直流数字电流表
1）测量范围：±（10μA~100A）： 2）最大允许误差：优于被检直流数字电流表最大允许误差绝对值的1/4。
c）标准直流数字电压表
1）测量范围：±（0.1V~10V）； 2）最大允许误差：优于被检直流数字电流表最大允许误差绝对值的1/10。
d）标准电阻器/标准直流分流器
1）测量范围：10m2~10k2； 2）年稳定性：优于被检直流数字电流表最大允许误差绝对值的1/4； 3）测量不确定度：0.0001%~0.1%（k=2）。
e）直流电流比较仪
1）测量范围：±（10A~100A）； 2）电流比例：10：1、100：1； 3）最大允许误差：优于被检直流数字电流表最大允许误差绝对值的1/10。
f）直流电流源
1）测量范围：±（10μA~100A）； 2）直流电流源的短期稳定性应小于被检直流数字电流表最大允许误差绝对值的
1/10。
2 JJG（军工）197—2019
5.1.2环境条件
a）环境温度：
六位半及以上直流数字电流表（20±1）℃ 六位半以下直流数字电流表（20±2）°℃C。
b）相对湿度：30%~75%。 c）供电电源：（220±22）V，（50±1）Hz。 d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
5.2检定项目
直流数字电流表的检定项目见表1。
表1检定项目
序号 1 2 3 4
检定项目名称外观及附件工作正常性直流电流示值误差
首次检定
后续检定
使用中检查
+ + + +
+ + +
+ + +
电流稳定性
注：1.“+”为应检项目，“_”为可不检项目：
2.仪器调整后按首次检定执行： 3.无稳定性指标的可不检此项。
5.3检定方法 5.3.1外观和附件
通电前目视检查，应符合4.1的规定。 5.3.2工作正常性
通电后目视检查，应符合4.2的规定。 5.3.3检定前准备工作
六位半及以上直流数字电流表应在检定条件下放置24h以上，低于六位半的应在检定条件下放置5h以上。严格按使用说明书要求对被检直流数字电流表和检定用设备进行预热和预调。 5.3.4直流电流示值误差 5.3.4.1检定点的选取
a）基本量程均匀选取10个检定点，包括量程值的10%和100%点（或接近量程值）应有10的整数次幂点。
b）非基本量程选取3~5个检定点，包括量程值的10%和100%点（或接近量程值），应有10的整数次幂点。
3
