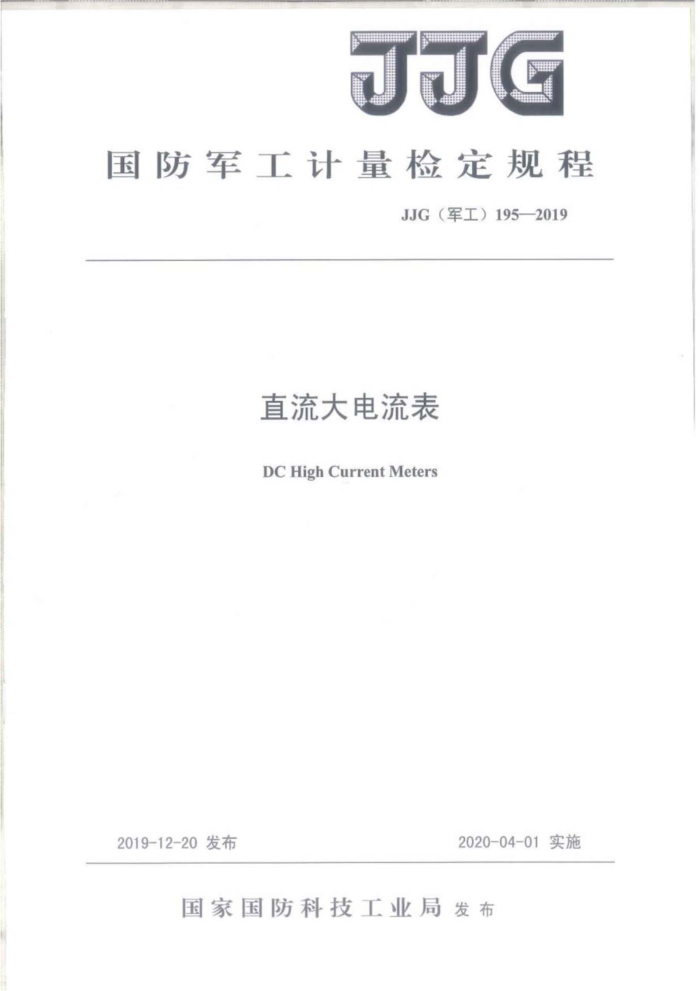

JJG
国防军工计量检定规程
JJG（军工）195—2019
直流大电流表
DC High Current Meters
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）195—2019
直流大电流表检定规程
JJG（军工）195—2019
VerificationRegulation forDCHigh
CurrentMeters
起草单位：国防科技工业电学一级计量站 JJG（军工）195—2019
本规程主要起草人：
彭诚 （国防科技工业电学一级计量站）张军齐 （国防科技工业电学一级计量站）王莺 （国防科技工业电学一级计量站）陈洪亮 （国防科技工业电学一级计量站）
参加起草人：
侯旭玮 （国防科技工业电学一级计量站）吴康 （国防科技工业电学一级计量站）李晶晶 （国防科技工业电学一级计量站） JJG（军工）195—2019
目录
1范围. 2概述 3计量性能要求 3.1直流电流示值误差， 3.2稳定性.. 4通用技术要求. 4.1外观和附件 4.2工作正常性 5计量器具控制. 5.1检定条件 5.2检定项目 5.3检定方法. 5.4检定结果的处理 5.5检定周期. 附录A 原始记录内页格式附录B 检定证书内页格式
2 2
.3 .3
.8
...8
L
.10
国防军工 JJG（军工）195—2019
直流大电流表检定规程
1范围
本规程适用于直流电流测量范围为100A～5kA的直流大电流表的首次检定、后续检定和使用中检查。 2概述
直流大电流表是将直流大电流转换成直流小电流或直流电压，再经过模数变换器转换成数字量进行显示。按转换方式可分为霍尔效应式、分流器式、直流电流比较仪式、磁通门式等。主要用于直流大电流测量。 3计量性能要求 3.1直流电流示值误差
a）电流范围： 100A~5kA： d）最大允许误差：±（0.01%~5%）直流大电流表的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般可
以用公式（2）表示：
(1)
MPE=±(a%U.+b%Um)
式中： DMIPE U. 被检直流大电流表的示值，A： Um 被检直流大电流表的量程值，A
被检直流大电流表的最大允许误差，A：
与示值有关的误差系数与量程值有关的误差系数
a
b
国脑华
(2)
式中： YMPE 被检直流大电流表的相对最大允许误差
3.2稳定性
稳定性：0.001%~1%（稳定性时间参照仪器说明书要求）。 通用技术要求
4
4.1 外观和附件
被检直流大电流表外观应完好，无影响正常工作的机械损伤，各附件应齐全。 JJG（军工）195—2019
面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确使用的标志。 4.2工作正常性
通电后被检直流大电流表应能正常工作，各种指示和显示应正确，测量范围应符合要
求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检直流大电流表的测量范围：检定装置的扩展不确定度应不大于被检直流大电流表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）直流标准电流源
1）测量范围：100A~5kA； 2）最大允许误差：±（0.01%~1%）。
b）标准直流大电流表
1）测量范围：100A~5kA； 2）最大允许误差：±（0.01%～1%）。
c）标准直流数字电压表
1）测量范围：10mV~10V; 2）最大允许误差：±（0.001%～0.05%）。
d）标准直流分流器
1）测量范围：10uQ~10m2; 2）年稳定性：0.001%~0.05%。
e）直流电流比较仪
1）测量范围：100A~5kA； 2）电流比例：（10:1)~（5000:1)； 3）最大允许误差：±（0.001%0.05%）。
f）标准电阻器
1）电阻范围：0.12~12； 2）年稳定性：0.001%~0.05%。
g）直流稳定大电流源
1）电流范围：100A~5kA
2 JJG（军工）195—2019
2）短期稳定性：应小于被检直流大电流表允许误差绝对值的1/10。
5.1.2环境条件
a）环境温度：
（20±2）℃，直流大电流表直流电流的最大允许误差绝对值小于0.1%时：（20±5）℃，直流大电流表直流电流的最大允许误差绝对值大于等于0.1%时。
d）相对湿度：30%~75%： c）供电电源：（220±22）V，（50±1）Hz； d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰；周围无对磁场敏感
的仪器设备。 5.2检定项目
直流大电流表的检定项目见表1。
表1检定项目
序号 I 2 3 4 注：1。“+”为应检项目，“”为可不检项目；
检定项目名称外观及附件工作正常性直流电流示值误差
首次检定
后续检定
使用中检查
+ + + +
+
+ + +
+ +
稳定性
2.仪器调整后按首次检定； 3.无稳定性指标的可不检此项。
5.3检定方法 5.3.1外观和附件
通电前目视检查，应符合4.1的规定。 5.3.2工作正常性
通电后目视检查，应符合4.2的规定。 5.3.3检定前准备工作
被检直流大电流表应在检定条件下放置5h以上。严格按使用说明书要求对被检直流大电流表和检定用设备进行预热和预调。 5.3.4直流电流示值误差 5.3.4.1检定点的选取
a）基本量程选取5个检定点，应包括量程值的10%（或接近量程值）和100%点（或接近量程值）。
3 JJG（军工）195—2019
b）非基本量程选取3个检定点，应包括量程值的10%（或接近量程值）和100%点（或接近量程值）。
c）对于已检定直流电压功能的数字多用表，其直流电流功能基本量程可按5.3.4.1b) 选取检定点。 5.3.4.2标准源法
检定按以下步骤进行： a）按图1所示连接仪器。
OH oL
直流稳定电流源 Ho
被检直流大电流表
Lo
图1 标准源法连接示意图
b）选择被检直流大电流表量程，进行开路清零。 c）根据被检直流大电流表的量程选择直流稳定电流源的量程。 d）依据检定点设置直流稳定电流源输出的标准值为I，待稳定后，读取被检直流大电
流表显示值1.。
e）按公式（3）或公式（4）计算被检直流大电流表的示值误差，示值误差应小于仪器说明书规定的最大允许误差。
(3) (4)
AMPE = I, I,
1-l×100% I.
MPE
式中： AMPE 被检直流大电流表的示值绝对误差，A； I——被检直流大电流表的示值，A； I—直流稳定电流源输出的标准值，A； YMPE- 被检直流大电流表的示值相对误差。 f）其他检定点重复以上步骤。
5.3.4.3标准表法
检定按以下步骤进行： a）按图2所示连接仪器。 b）选择量程，将标准直流大电流表和被检直流大电流表开路清零。 c）依据检定点设置直流稳定大电流源输出值并输出，待稳定后，读取被检直流大电
流表显示值I，以及标准直流大电流表显示值I.
4 JJG
