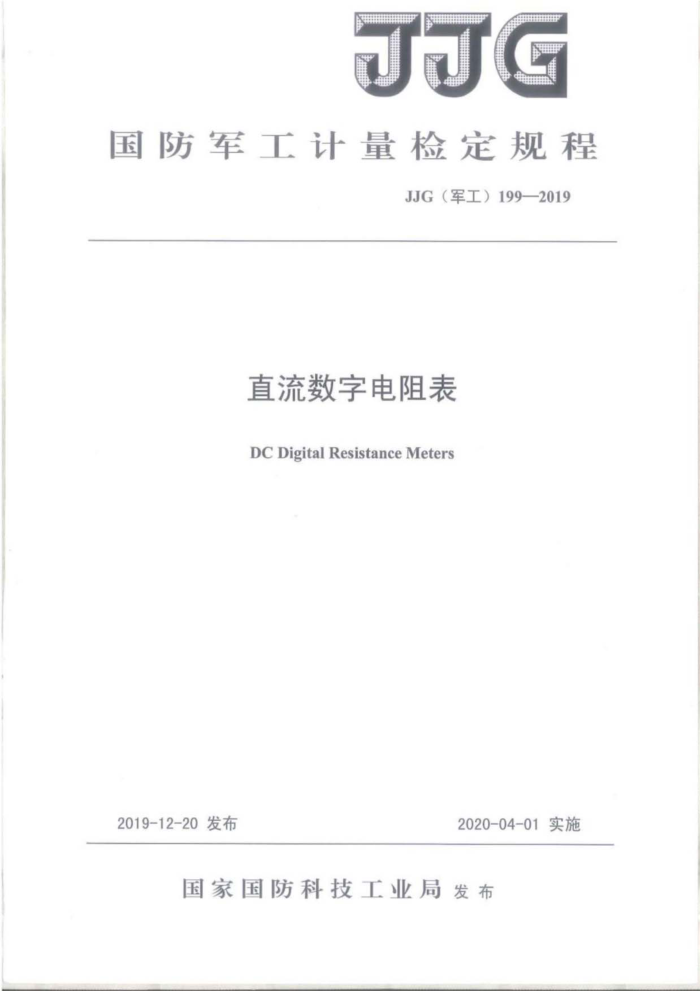

国防军工计量检定规程
JJG（军工）199—2019
直流数字电阻表
DCDigitalResistance Meters
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）199—2019
直流数字电阻表
检定规程
JJG（军工）199—2019
Verification Regulation of DC Digital
ResistanceMeters
起草单位：国防科技工业电学一级计量站 JJG（军工）199—2019
本规程主要起草人：
王莺 国防科技工业电学一级计量站李晶晶 国防科技工业电学一级计量站扈蓓蓓 国防科技工业电学一级计量站
参加起草人：
罗春妹 国防科技工业电学一级计量站孙 智 国防科技工业电学一级计量站孙 、文 国防科技工业电学一级计量站 JJG（军工）199—2019
目录
1范围... 2概述 3计量性能要求 3.1直流电阻示值误差 3.2稳定性.. 4通用技术要求 4.1外观及附件 4.2工作正常性 5计量器具控制。 5.1检定条件 5.2检定项目 5.3检定方法， 5.4检定结果的处理 5.5检定周期，附录A 原始记录内页格式附录B 检定证书内页格式
2
.2 .2
S
8 .8
C
.10
国防军工 JJG（军工）199—2019
直流数字电阻表检定规程
13 范围
本规程适用于直流电阻范围为1mQ2~10GQ的直流数字电阻表以及数字多用表中直流电阻功能的首次检定、后续检定和使用中检查。 2 概述
直流数字电阻表的测量原理一般是在被测电阻上施加已知电流测量电压或施加已知电压测量电流，通过欧姆定律计算得到电阻值。直流数字电阻表按照显示位数分有三位半、 四位半、五位半、六位半、七位半、八位半等， 按照结构外形分为手持式、台式、面板式等。直流数字电阻表用于测量直流电阻器、直流电阻箱、模拟直流电阻源等仪器的直流电阻参数。 3计量性能要求 3.1直流电阻示值误差
a）测量范围：1mQ2-10GQ2： b）最大允许误差：±（6.0×10-6~1.0x10-）直流数字电阻表的最大允许误差一般可以用公式1）表示，相对最大允许误差一般
可以用公式（2）表示：
AMPE=±(a%R,+b%Rm）)
(1) (2)
YMPE=±(a%+b% P
R
式中： AMPE 被检直流数字电阻表的最大允许误差，2； R. Rm 被检直流数字电阻表的量程值， a- 与示值有关的误差系数 b- 一与量程值有关的误差系数： YMPE 被检直流数字电阻表的相对最大允许误差。
被检直流数字电阻表的示售门军工
3.2稳定性
六位半及以上直流数字电阻表24h稳定性：1.0×10-61.0×10-2 4通用技术要求 4.1外观及附件
被检直流数字电阻表外观应完好，无影响正常工作的机械损伤，各附件应齐全。
1 JJG（军工）199—2019
面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确使用的标志。 4.2工作正常性
通电后被检直流数字电阻表应能正常工作，各种指示和显示应正确，测量范围应符合要求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。 检定装置的测量范围应覆盖被检直流数字电阻表的测量范围：检定装置的扩展不确定
度应不大于被检直流数字电阻表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）标准直流电阻器/箱：
1）测量范围：1mQ~10G； 2）最大允许误差：±（0.5×10~~2.0×10-2）。
b）标准直流电阻源：
1）测量范围：1mQ~10G2； 2）最大允许误差：±（1.5×10-6~2.0×10-2）。
c）标准直流数字电阻表：
1）测量范围：1mQ~10G2； 2）最大允许误差：±（1.5×10-6~2.0×10-2）。
5.1.2环境条件
a）环境温度：
六位半及以上直流数字电阻表（20±1）℃；六位半以下直流数字电阻表（20+2）℃。
b）相对湿度：30%~75%。 c）供电电源：（220±22）V，（50±1）Hz。 d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
5.2检定项目
直流数字电阻表的检定项目见表1。
表1检定项目
检定项目名称外观及附件工作正常性
序号 1 2
首次检定
后续检定
使用中检查
+ +
+ +
+ +
2 JJG（军工）199—2019
表1（续）首次检定
序号 3 4
检定项目名称直流电阻示值误差直流电阻稳定性
后续检定
使用中检查
+ +
+
*
注：1.“+”为应检项目，“”为可不检项目。
2.“”仪器调整后，“电阻稳定性”为应检项目。 3.无稳定性指标的仪器不检“电阻稳定性”
5.3检定方法 5.3.1外观和附件
通电前目视检查，应符合4.1的规定。 5.3.2工作正常性
通电后目视检查，应符合4.2的规定。 5.3.3检定前准备工作
六位半及以上被检直流数字电阻表应在检定条件下放置24h以上，其余被检直流数字电阻表放置不少于5h。按使用说明书要求对被检直流数字电阻表和检定用设备进行预热。 5.3.4直流电阻示值误差 5.3.4.1检定点的选取
选取每个量程接近量程值的点，或选取10的整数次幂点。 5.3.4.2标准直流电阻器法
检定按以下步骤进行： a）按图1所示连接仪器，采用四线法按图1（a）所示连接仪器，采用两线法按图1
（b）所示连接仪器，有清零功能的直流数字电阻表，按说明书要求进行清零，无清零功能的表，记录短路示值R。
被检直流数字电阻表 被检直流数字电阻表
H
E
LO O
(b）两线法
(a）四线法图1 被检直流数字电阻表短路清零连接示意图
b）按图2所示连接仪器，采用四线法按图2（a）所示连接仪器，采用两线法按图2 （b）所示连接仪器。 JJG（军工）199—2019
被检直流数字电阻表 标准直流电阻器 被检直流数字电阻表
O HI
0 主
徐 -O O
0日 (SENSE 00 09
准直流电阻 0
C
P.
c. P.
LO
90 69
O
a
0 60 (b）两线法
器
(a）四线法
图2标准直流电阻器法检定直流电阻示值误差的连接示意图
c）按检定点选取标准直流电阻器的直流电阻值为R1，待显示稳定，读取被检直流数字电阻表的示值为R。
d）按公式（3）和公式（4）计算被检直流数字电阻表的示值误差，示值误差应小于仪器说明书规定的最大允许误差。
△= R, -R短-R.i
(3) (4)
R. -R -R.1×100%
y=
R,1
式中： △一一被检直流数字电阻表直流电阻示值绝对误差，2： ——被检直流数字电阻表直流电阻示值相对误差； R一被检直流数字电阻表显示直流电阻值，2： R短—被检直流数字电阻表在短路时显示直流电阻值，2; R——标准直流电阻器实际电阻值，2。 e）其他检定点重复以上步骤。
5.3.4.3标准直流电阻源法
检定按以下步骤进行： a）按图1所示连接仪器，采用四线法按图1(a)所示连接仪器，采用两线法按图1(b）
所示连接仪器，有清零功能的直流数字电阻表，按说明书要求进行清零，无清零功能的表记录短路示值R短。
b）按图3所示连接仪器，采用四线法按图3(a)所示连接仪器，采用两线法按图3(b) 所示连接仪器。
c）按检定点设置标准直流电阻源的直流电阻值为R3，待显示稳定，读取被检直流数字电阻表的示值为R。
d）按公式（5）和公式（6）计算被检直流数字电阻表的示值误差，示值误差应小于仪器说明书规定的最大允许误差。
