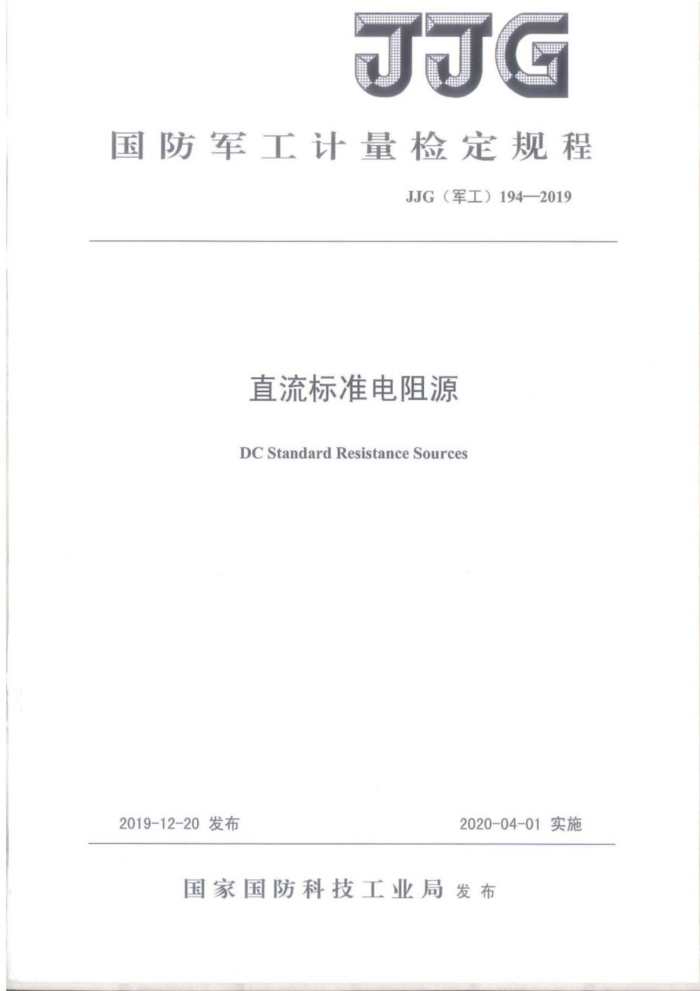

JJG
国防军工计量检定规程
JJG（军工）194—2019
直流标准电阻源
DCStandardResistance Sources
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）194—2019
直流标准电阻源
检定规程
JJG（军工）1942019
Verification Regulation forDCStandard
Resistance Sources
起草单位：国防科技工业电学一级计量站 JJG（军工）194—2019
本规程主要起草人：
颜晓军 （国防科技工业电学一级计量站）罗春妹 （国防科技工业电学一级计量站）黄晓钉 （国防科技工业电学一级计量站）王英爽 （国防科技工业电学一级计量站）
参加起草人：
崔绍颖 （国防科技工业电学一级计量站）杨 峰 （四川航天计量测试研究所）国北辰 （国防科技工业电学一级计量站）张 欢 （国防科技工业电学一级计量站） JJG（军工）194—2019
目录
1范围. 2术语和定义， 3概述.. 4计量性能要求 4.1电阻示值误差 4.2电阻稳定性. 5通用技术要求 5.1外观及附件... 5.2工作正常性 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A 原始记录内页格式附录B 检定证书内页格式.
.2
3
6
6
国防军工 JJG（军工）194—2019
直流标准电阻源检定规程
范围本规程适用于电阻范围0.1Q1GQ的具有数字显示的直流标准电阻源以及多功能标
1
准源中的直流电阻功能的首次检定、后续检定和使用中检查。 2术语和定义
直流标准电阻源DCStandardResistanceSource 采用开关控制实物精密电阻器，定值，输出实物电阻，或者利用电流或电压激励、保
证电压/电流比例满足欧姆定律要求，可连续输出模拟直流电阻的仪器设备。 3概述
直流标准电阻源分为定值输出的实物电阻源和可连续输出的模拟直流电阻源两种，定值输出的实物电阻源一般是精密电阻器用四线（或两线）由开关连接到输出端子：模拟直流电阻源由参考电阻、参考缓冲器、可变增益放大器、数/模转换器等组成，一种为测电压输出电流源，一种为测电流输出电压源，通过反馈形式保证电压/电流比例满足欧姆定律要求。直流标准电阻源主要用于检定或校准直流数字电阻表和直流电阻测量仪器 4计量性能要求 4.1电阻示值误差
a) 电阻范围：0.1Q~1GQ： b）最大允许误差：±（1x10-5~5×10-2）直流标准电阻源的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
(1)
AMPE=±(a%R+b%Rm）
国际华行
(2)
式中： AMPE 被检直流标准电阻源的最大允许误差，2 YMPE 被检直流标准电阻源的相对最大允许误差：
与示值有关的误差系数；
a R 被检直流标准电阻源的示值，2：
与满度值有关的误差系数：被检直流标准电阻源的满度值，2。
b R.
4.2 电阻稳定性 JJG（军工）194—2019
24h电阻稳定性：2×10-6~1×10-2。
5通用技术要求 5.1外观及附件
被检直流标准电阻源外观应完好，无影响正常工作的机械损伤，各附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 5.2工作正常性
通电后被检直流标准电阻源应能正常工作，各种指示、显示等应正确，输出电阻范围应符合要求。 6计量器具控制 6.1检定条件 6.1.1检定用设备 6.1.1.1检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内，检定装置的测量范围应覆盖被检直流标准电阻源的输出范围。检定所用主要设备包括：
a）直流数字电阻表
1）电阻范围：0.12~1G2； 2）最大允许误差：±（6×10-6~2×10-3）。
b）直流标准电阻器
1）电阻范围：0.12~1G2 2）准确度等级：一等、二等及0.01级及以上。
6.1.1.2按标准表法检定时，检定装置的扩展不确定度应不大于被检直流标准电阻源最大允许误差绝对值的1/3。 6.1.1.3同标称值替代法检定时，所用替代装置的短期稳定性、装置分辨力引入的误差应不大于被检直流标准电阻源最大允许误差的十分之一。所用直流标准电阻器应比被检高两个级别，使用直流标准电阻器的标称值或实际值；或所用直流标准电阻器的年稳定性不大于被检直流标准电阻源最大允许误差的三分之一，使用直流标准电阻器的实际值。 6.1.2环境条件
a）环境温度：（20±1）℃，电阻示值最大允许误差绝对值小于等于1.0×10-5时；
（20±2）℃，电阻示值最大允许误差绝对值大于1.0×10-5时。
b）相对湿度：30%~75%。 ）供电电源：（220±22）V，（50±1）Hz。 d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
6.2检定项目
2 JJG（军工）194—2019
直流标准电阻源的检定项目见表1。
表1检定项目
序号 - 2 3 4 注：1. “+”为应检项目，“_”为可不检项目；
使用中检查
检定项目名称外观及附件工作正常性电阻示值误差电阻稳定性
首次检定
后续检定
+ + + +
+ + + _*
+ + +
-
2、“*”仪器调整后“电阻稳定性”为应检项目： 3.无稳定性指标的仪器不检“电阻稳定性”。
6.3检定方法 6.3.1外观及附件
通电前目视检查，应符合4.1条的规定。 6.3.2工作正常性
通电后目视检查，应符合4.2条的规定。 6.3.3检定前准备工作
电阻示值最大允许误差优于±1.0×10-4的被检直流标准电阻源应在检定条件下放置24h 以上，其余被检直流标准电阻源应在检定条件下放置不少于5h。严格按使用说明书要求对被检直流标准电阻源和检定用设备进行预热和预调。检定直流电阻时采用低热电势测试线，检定系统应有良好的屏蔽和接地，避免串、共模干扰。 6.3.4电阻示值误差 6.3.4.1检定点选取
a）定值输出的直流标准电阻源选取每个输出电阻值。 b）可连续输出的直流标准电阻源基本量程选取3个检定点，包括量程值的下限和满
度点，非基本量程选取10的整数次幂点。 6.3.4.2标准表法
检定按以下步骤进行： a）根据被检直流标准电阻源的输出电阻值选择标准直流数字电阻表的量程。 b）将标准直流数字电阻表输入端短路清零（或调零）。 c）直流电阻值小于或等于100kQ时（或按使用说明书的规定）采用四线制接线，按
图1所示连接，接线时应区分电压端和电流端：直流电阻值大于或等于100kQ2时（或按使用说明书的规定）采用两线制接线，按图2所示连接：只有两端法测量的被检直流标准电阻源按图2所示连接。 JJG（军工）194—2019
HI LOPUT标准
被检omurLOo HIO 直流标准
直流数字
HI
电阻 CRNE "LOO HI 源
oLO电阻
表
oG
Gof
图1 标准表法（四线制）连接示意图
HI
被检
HI 标准
直流 HI 标准 OUTPUT
DRST 直流 数字 PLO 电阻 LO 表
电阻 LO 源
Go
OG
图2 标准表法（两线制）连接示意图
d）按检定点设置被检直流标准电阻源输出电阻为R，待稳定后，读取标准直流数字电阻表显示值为被检直流标准电阻源的标准值Rr。
e）按公式（3）或公式（4）计算被检直流标准电阻源的电阻示值误差，示值误差的绝对值应不超出仪器说明书规定的最大允许误差
AR=R,-R, R-Rx100%
(3)
(4)
Y
R
式中： AR—被检直流标准电阻源的电阻示值绝对误差，2： R被检直流标准电阻源输出示值，2; R,—被检直流标准电阻源的标准值，2； —被检直流标准电阻源的电阻示值相对误差。 f）其它检定点重复以上步骤。
6.3.4.3同标称值替代法
检定按以下步骤进行，直流数字电阻表的短期稳定性（2min）和分辨力应小于被检直流标准电阻源的最大允许误差的1/10
a）根据被检直流标准电阻源的输出电阻值选择直流数字电阻表的量程。 b）将直流数字电阻表输入端短路清零（或调零）。 c）按检定点设置被检直流标准电阻源输出电阻为Rt，选择与被检直流标准电阻源输
出值相同标称值的标准电阻器，标准电阻器阻值为Rref。
d）先用直流数字电阻表测量标准电阻器，根据标准电阻器选择四线制接线或两线制
4 JJG
国防军工计量检定规程
JJG（军工）194—2019
直流标准电阻源
DCStandardResistance Sources
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）194—2019
直流标准电阻源
检定规程
JJG（军工）1942019
Verification Regulation forDCStandard
Resistance Sources
起草单位：国防科技工业电学一级计量站 JJG（军工）194—2019
本规程主要起草人：
颜晓军 （国防科技工业电学一级计量站）罗春妹 （国防科技工业电学一级计量站）黄晓钉 （国防科技工业电学一级计量站）王英爽 （国防科技工业电学一级计量站）
参加起草人：
崔绍颖 （国防科技工业电学一级计量站）杨 峰 （四川航天计量测试研究所）国北辰 （国防科技工业电学一级计量站）张 欢 （国防科技工业电学一级计量站） JJG（军工）194—2019
目录
1范围. 2术语和定义， 3概述.. 4计量性能要求 4.1电阻示值误差 4.2电阻稳定性. 5通用技术要求 5.1外观及附件... 5.2工作正常性 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A 原始记录内页格式附录B 检定证书内页格式.
.2
3
6
6
国防军工 JJG（军工）194—2019
直流标准电阻源检定规程
范围本规程适用于电阻范围0.1Q1GQ的具有数字显示的直流标准电阻源以及多功能标
1
准源中的直流电阻功能的首次检定、后续检定和使用中检查。 2术语和定义
直流标准电阻源DCStandardResistanceSource 采用开关控制实物精密电阻器，定值，输出实物电阻，或者利用电流或电压激励、保
证电压/电流比例满足欧姆定律要求，可连续输出模拟直流电阻的仪器设备。 3概述
直流标准电阻源分为定值输出的实物电阻源和可连续输出的模拟直流电阻源两种，定值输出的实物电阻源一般是精密电阻器用四线（或两线）由开关连接到输出端子：模拟直流电阻源由参考电阻、参考缓冲器、可变增益放大器、数/模转换器等组成，一种为测电压输出电流源，一种为测电流输出电压源，通过反馈形式保证电压/电流比例满足欧姆定律要求。直流标准电阻源主要用于检定或校准直流数字电阻表和直流电阻测量仪器 4计量性能要求 4.1电阻示值误差
a) 电阻范围：0.1Q~1GQ： b）最大允许误差：±（1x10-5~5×10-2）直流标准电阻源的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
(1)
AMPE=±(a%R+b%Rm）
国际华行
(2)
式中： AMPE 被检直流标准电阻源的最大允许误差，2 YMPE 被检直流标准电阻源的相对最大允许误差：
与示值有关的误差系数；
a R 被检直流标准电阻源的示值，2：
与满度值有关的误差系数：被检直流标准电阻源的满度值，2。
b R.
4.2 电阻稳定性 JJG（军工）194—2019
24h电阻稳定性：2×10-6~1×10-2。
5通用技术要求 5.1外观及附件
被检直流标准电阻源外观应完好，无影响正常工作的机械损伤，各附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 5.2工作正常性
通电后被检直流标准电阻源应能正常工作，各种指示、显示等应正确，输出电阻范围应符合要求。 6计量器具控制 6.1检定条件 6.1.1检定用设备 6.1.1.1检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内，检定装置的测量范围应覆盖被检直流标准电阻源的输出范围。检定所用主要设备包括：
a）直流数字电阻表
1）电阻范围：0.12~1G2； 2）最大允许误差：±（6×10-6~2×10-3）。
b）直流标准电阻器
1）电阻范围：0.12~1G2 2）准确度等级：一等、二等及0.01级及以上。
6.1.1.2按标准表法检定时，检定装置的扩展不确定度应不大于被检直流标准电阻源最大允许误差绝对值的1/3。 6.1.1.3同标称值替代法检定时，所用替代装置的短期稳定性、装置分辨力引入的误差应不大于被检直流标准电阻源最大允许误差的十分之一。所用直流标准电阻器应比被检高两个级别，使用直流标准电阻器的标称值或实际值；或所用直流标准电阻器的年稳定性不大于被检直流标准电阻源最大允许误差的三分之一，使用直流标准电阻器的实际值。 6.1.2环境条件
a）环境温度：（20±1）℃，电阻示值最大允许误差绝对值小于等于1.0×10-5时；
（20±2）℃，电阻示值最大允许误差绝对值大于1.0×10-5时。
b）相对湿度：30%~75%。 ）供电电源：（220±22）V，（50±1）Hz。 d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
6.2检定项目
2 JJG（军工）194—2019
直流标准电阻源的检定项目见表1。
表1检定项目
序号 - 2 3 4 注：1. “+”为应检项目，“_”为可不检项目；
使用中检查
检定项目名称外观及附件工作正常性电阻示值误差电阻稳定性
首次检定
后续检定
+ + + +
+ + + _*
+ + +
-
2、“*”仪器调整后“电阻稳定性”为应检项目： 3.无稳定性指标的仪器不检“电阻稳定性”。
6.3检定方法 6.3.1外观及附件
通电前目视检查，应符合4.1条的规定。 6.3.2工作正常性
通电后目视检查，应符合4.2条的规定。 6.3.3检定前准备工作
电阻示值最大允许误差优于±1.0×10-4的被检直流标准电阻源应在检定条件下放置24h 以上，其余被检直流标准电阻源应在检定条件下放置不少于5h。严格按使用说明书要求对被检直流标准电阻源和检定用设备进行预热和预调。检定直流电阻时采用低热电势测试线，检定系统应有良好的屏蔽和接地，避免串、共模干扰。 6.3.4电阻示值误差 6.3.4.1检定点选取
a）定值输出的直流标准电阻源选取每个输出电阻值。 b）可连续输出的直流标准电阻源基本量程选取3个检定点，包括量程值的下限和满
度点，非基本量程选取10的整数次幂点。 6.3.4.2标准表法
检定按以下步骤进行： a）根据被检直流标准电阻源的输出电阻值选择标准直流数字电阻表的量程。 b）将标准直流数字电阻表输入端短路清零（或调零）。 c）直流电阻值小于或等于100kQ时（或按使用说明书的规定）采用四线制接线，按
图1所示连接，接线时应区分电压端和电流端：直流电阻值大于或等于100kQ2时（或按使用说明书的规定）采用两线制接线，按图2所示连接：只有两端法测量的被检直流标准电阻源按图2所示连接。 JJG（军工）194—2019
HI LOPUT标准
被检omurLOo HIO 直流标准
直流数字
HI
电阻 CRNE "LOO HI 源
oLO电阻
表
oG
Gof
图1 标准表法（四线制）连接示意图
HI
被检
HI 标准
直流 HI 标准 OUTPUT
DRST 直流 数字 PLO 电阻 LO 表
电阻 LO 源
Go
OG
图2 标准表法（两线制）连接示意图
d）按检定点设置被检直流标准电阻源输出电阻为R，待稳定后，读取标准直流数字电阻表显示值为被检直流标准电阻源的标准值Rr。
e）按公式（3）或公式（4）计算被检直流标准电阻源的电阻示值误差，示值误差的绝对值应不超出仪器说明书规定的最大允许误差
AR=R,-R, R-Rx100%
(3)
(4)
Y
R
式中： AR—被检直流标准电阻源的电阻示值绝对误差，2： R被检直流标准电阻源输出示值，2; R,—被检直流标准电阻源的标准值，2； —被检直流标准电阻源的电阻示值相对误差。 f）其它检定点重复以上步骤。
6.3.4.3同标称值替代法
检定按以下步骤进行，直流数字电阻表的短期稳定性（2min）和分辨力应小于被检直流标准电阻源的最大允许误差的1/10
a）根据被检直流标准电阻源的输出电阻值选择直流数字电阻表的量程。 b）将直流数字电阻表输入端短路清零（或调零）。 c）按检定点设置被检直流标准电阻源输出电阻为Rt，选择与被检直流标准电阻源输
出值相同标称值的标准电阻器，标准电阻器阻值为Rref。
d）先用直流数字电阻表测量标准电阻器，根据标准电阻器选择四线制接线或两线制
4
