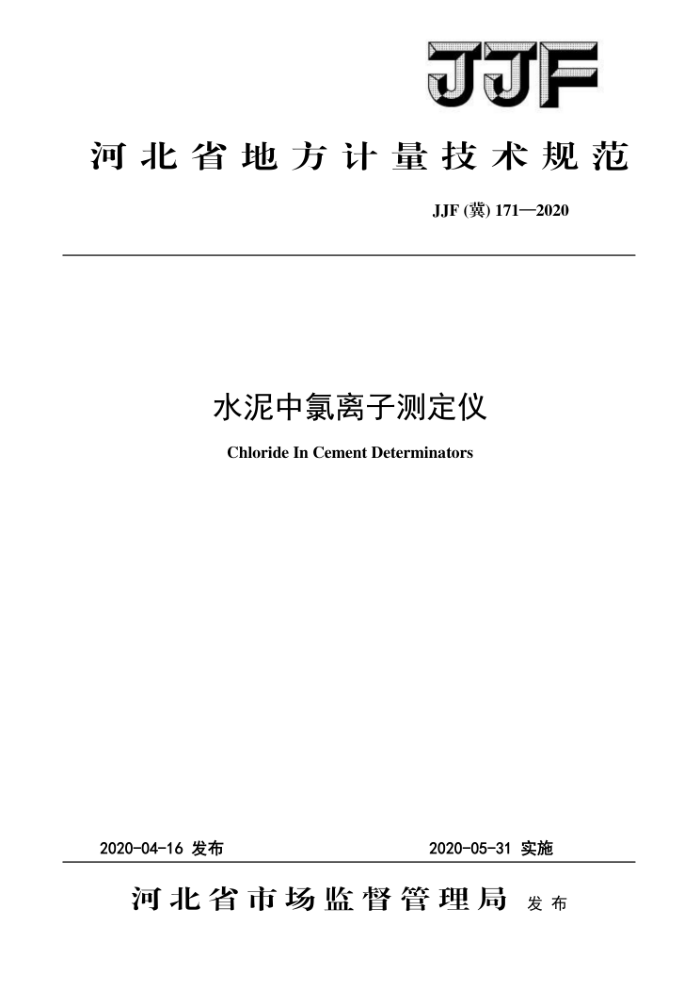

JJF
河北省地方计量技术规范
JJF(冀)171—2020
水泥中氯离子测定仪 Chloride In Cement Determinators
2020-04-16发布
2020-05-31实施
河北省市场监督管理局 发布 JJF（冀）171-2020
水泥中氯离子测定仪
校准规范 Calibration Specificationfor Chloride In Cement Determinators
UJF（冀）171-2020
归口单位：河北省市场监督管理局
起草单位：秦皇岛市计量测试研究所
本规范委托秦皇岛市计量测试研究所负责解释 JJF（冀）171-2020
本规范主要起草人：
陈章彪（秦皇岛市计量测试研究所）
徐婷 (秦皇岛市计量测试研究所）张翠亮（秦皇岛市计量测试研究所）
付宝山（秦皇岛市计量测试研究所）
宁玉 (秦皇岛市计量测试研究所) JJF（冀）171-2020
目 录
引言. 1范围. 2引用文件.. 3概述. 4计量特性. 5校准条件. 5.1环境条件， 5.2测量标准及其他设备 6校准项目和校准方法 6.1电计示值误差. 6.2电计示值重复性 6.3电计输入阻抗. 6.4电计输入电流.. 6.5滴定管容量误差. 6.6仪器示值误差. 6.7仪器示值重复性. 7校准结果表达.. 8复校时间间隔，附录A常用玻璃量器衡量法K(t)值表附录B电计示值误差测量结果的不确定度分析附录C滴定管容量误差测量结果的不确定度分析附录D仪器示值误差测量结果的不确定度分析附录E校准记录格式附录F校准证书内页格式
(I) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (6) (6) (7) (7) (9) (11) (13) (15) (18) (20) JJF（冀）171-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计
量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》进行制订，编写过程中参
考了JJG119-2018《实验室pH（酸度）计》、JJG196-2006《常用玻璃量器》、JJG814-2015
《自动电位滴定仪》、GB/T176-2017《水泥化学分析方法》、GB/T8077-2012《混凝土外加
剂匀质性试验方法》和GB/T11165-2005《实验室pH计》中的部分内容。
本规范为首次发布。
二 JJF（冀）171-2020
水泥中氯离子测定仪校准规范
1范围
本规范适用于电位滴定法原理的水泥中氯离子测定仪的校准。
2 引用文件
本规范引用了下列文件： JJG119-2018
实验室pH（酸度）计常用玻璃量器自动电位滴定仪水泥化学分析方法混凝土外加剂匀质性试验方法
JJG196-2006 JJG814-2015 GB/T176-2017 GB/T8077-2012 GB/T11165-2005 实验室pH计凡是注日期的引用文件，仅注日期的版本适用于本规则。
3概述
水泥中氯离子测定仪（以下简称仪器）是根据电位滴定法原理设计、用于测定水泥、 外加剂、混凝土中氯离子含量的一种专用仪器，
仪器分电计系统、滴定系统和电极系统三大部分。 工作原理：选用氯离子电极和参比电极与被测溶液组成一个工作电池，随着滴定剂的
加入，由于发生化学反应，氯离子的浓度不断发生变化，因而指示电极的电位随之变化。 在滴定终点附近，氯离子浓度发生突变，引起电极电位的突跃。因此，根据电极电位的突跃可确定滴定终点。图1所示即为电位滴定曲线，A点是滴定终点。
A
电极电位 (mV)
滴定剂体积（mL）
图1电位滴定曲线示意图 JJF（冀）171-2020
4计量特性
水泥中氯离子测定仪的计量性能要求见表1、表2
表1仪器计量性能一览表
序号 1 2 3 4 5 6
计量特性
±2mV ≤0.05% ≤2×10-12A ≥1×1012 ±2.0% ≤0.2%
电计示值最大允许误差
电计示值重复性电计输入电流电计输入阻抗
仪器示值最大允许误差
仪器示值重复性
表2滴定管容量最大允许误差 5
滴定管标称总容量
25
10
15
20
50
2
100
(mL) 滴定管容量
±0.010 ±0.010 ±0.025 ±0.030 ±0.035 ±0.04 ±0.05 ±0.10
最大允许误差（mL）
注：以上指标不是用于合格性判定，仅供参考。
5校准条件 5.1环境条件 5.1.1 环境温度：室内温度：（20±5）℃ 室温变化不大于1℃/h； 5.1.2 相对湿度：≤80%； 5.1.3 附近无机械振动和电磁干扰： 5.1.4 仪器机壳必须接地；校准过程中，应使用高绝缘输出接头、屏蔽导线等。 5.2 测量标准及其他设备 5.2.1 pH计检定仪：0.003级及以上； 5.2.2 温度计：测量范围：（0～50）℃，分度值0.1℃： 5.2.3 天平：测量范围：0.1mg200g，分度值0.1mg；①级； 5.2.4 分度吸量管或单标线吸量管：（2～20）mL，A级； 5.2.5 国家有证标准物质
氯化钠容量分析用标准物质：标称值0.1mol-L-l.Urel≤0.3%k=2 硝酸银容量分析用标准物质：标称值0.1mol-L-，Urel≤0.3%k=2 注：以上校准用设备均应经检定或校准，并符合要求。
2 JJF（冀）171-2020
6 校准项目和校准方法
6. 1 电计示值误差
开关K
水泥中氯离子测定仪
电压信号发生器
高阻R(3GQ)
pH计检定仪
图2电计校准线路示意图
按照仪器说明书的要求对仪器进行预热。按图2接好线路，接通开关K，高阻R短路，调节pH检定仪，使其输出标准电位信号值E，输入仪器电计，测量并记录电计读数。在
满量程范围内设置校准点0mV、10mV、100mV、200mV、300mV、400mV、500mV、仪器满量程电位值。用递增和递减的方法各测量一次，计算电计示值平均值E。。按公式（1）计算电计示值误差△E。
AE=Ea-E,
(1)
式中： AE- 一 电计示值误差，mV： Ea 电计示值平均值，mV：
E 一标准电位信号值，mV。
6.21 电计示值重复性
按图2接好线路，断开开关K，接入高阻R，调节pH检定仪，使其向仪器电计输入 300mV电压信号，同时记录电计示值E，。上述操作重复7次，按公式（2）计算电计示值重复性s,。
3
