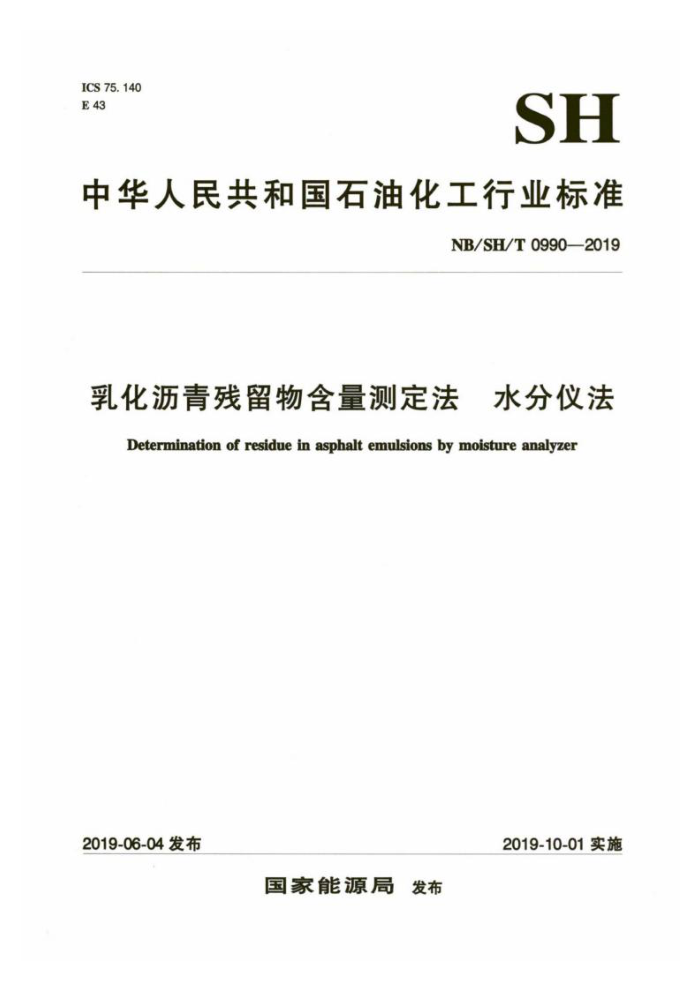

ICS75.140 E43
SH
中华人民共和国石油化工行业标准
NB/SH/T0990—2019
乳化沥青残留物含量测定法 水分仪法
Determination of residue in asphalt emulsions by moisture analyzer
2019-10-01实施
2019-06-04发布
国家能源局 发布 NB/SH/T0990—2019
前言
本标准按照GB/T1.1—2009给出的规则起草本标准使用重新起草法修改采用美国材料与试验协会标准ASTMD7404-07《乳化沥青残留物测定
法（水分仪法）》（英文版）。
本标准与ASTMD7404-07相比，主要技术变化如下：
将ASTM编排格式修改为符合我国标准的编排格式，并在语言文字上进行了编辑性修改。 本标准删除了ASTMD7404-07中规范性引用文件（ASTMD977和ASTMD2397）。 一ASTMD7404-07适用于不含溶剂的乳化沥青，本标准取消了此限制。 本标准规范性引用文件增加了GB/T11147《沥青取样法》（见第2章）本标准增加了试验用到的烘箱、玻璃纤维滤纸、镊子、干燥器（见第5章）。 本标准将ASTMD7404-07中第7章仪器校准合并到试验步骤中（见第7.1章）。 本标准修改了乳化沥青样品的测试方法：ASTMD7404-07把乳化沥青直接滴加在水分仪样品
盘上；本标准修改为在水分仪样品盘上放置两层玻璃纤维滤纸，把乳化沥青样品滴加在两层玻璃纤维滤纸之间（见第7.3、7.4章）
一本标准修改了水分仪的测试温度：ASTMD7404-07中水分仪的测试温度分别设定为100℃和
163℃，本标准中全部设定为130℃
一本标准删除了ASTMD7404-07中“质量变化为1mg、保持时间为140s”这一试验结束条件一本标准将ASTMD7404中的第9章计算和第10章报告合并为一章（见第8章） -本标准修改了精密度的重复性：ASTMD7404-07规定重复性不超过0.1%：本标准规定重复性
-
不超过0.4%，增加了试验结果再现性要求（见第10章）。
-本标准删除了ASTMD7404-07中的第12章关键词。 -本标准删除了ASTMD7404-07中的资料性附录及ASTMD6997《乳化沥青蒸增的试验方法》
本标准由中国石油化工集团有限公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会（TC280/SC4）技术
归妇口
本标准起草单位：中国石油大学（华东）重质油研究所、山东石大科技集团有限公司、中海油重质油加工技术研究中心、中国石油化工股份有限公司抚顺石油化工研究院、中国石油天然气股份有限公司辽河石化分公司
本标准主要起草人：林元奎、李福起、冯庆春、范思远、黄鹤、郭宁本标准为首次发布。
1 NB/SH/T09902019
乳化沥青残留物含量测定法水分仪法
警示：本标准涉及某些危险性的材料、操作和设备，但是无意对与此有关的所有安全问题都提出建议。因此，使用者在应用本标准之前应建立适当的安全和保护措施，并确定相关规章限制的适用性。
1范围
本标准规定了利用水分仪快速测定乳化沥青残留物含量的方法。 本标准采用SI国际单位制。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11147沥青取样法
3 意义与用途
本标准用于快速测定乳化沥青中水与沥青的组成比例，适用于乳化沥青生产过程中测定其残留物含量。
4 方法概要
在水分仪的样品盘中放置两层玻璃纤维滤纸，把1g~3g乳化沥青样品转移到玻璃纤维滤纸之间，启动水分仪，把样品加热到130℃，至水分仪自动停止，得出残留物含量。
5仪器与材料
5
5.1水分仪：有样品盘，可以设定加热温度、加热模式、质量变化以及加热结束时间等参数。在运行停止后，通过称量样品失水前后的质量，根据其差值，自动计算、显示残留物的含量，并得到水分的蒸发曲线。分度值不大于1mg。 5.2烘箱：能恒温在105℃~110℃之间 5.3玻璃纤维滤纸：直径略小于水分仪的样品盘，在105℃-110℃烘箱中干燥3h后放入干燥器中备用。 5.4干燥器：存放干燥后的玻璃纤维滤纸 5.5玻璃棒：搅拌乳化沥青样品。 5.6滴管：转移乳化沥青样品。 5.7 锻子：夹取玻璃纤维滤纸
中
1 NB/SH/T0990—2019
6取样
按GB/T11147要求取得适量乳化沥青试样。
7、试验步骤
7.1 按照仪器说明书对水分仪进行校准。 7.2设定水分仪工作参数： 温度130℃，等温运行模式，质量变化为1m 保持时间50s 7.3用镊子把两张干燥好的玻璃纤维滤纸效在样品盘上，清零后夹起一张 玻璃纤维滤纸。 7.4用滴管转移1g~3g拉拌均匀的乳化沥青样品，均匀滴在样品盘中玻 璃纤维滤纸上，再用夹起的玻璃纤维滤纸盖好样品。 7.5启动水分仪至自动停止运行
8 计算与报告
水分仪在运行停止后， 自助显示留物的含量，并得到水分的熟发曲 线。报告水分仪显示的乳化沥青残留物含量作为试验结果，精确到0，1%，如果旨要水分的蒸发曲线， 也可以附加到报告中。
精密度
9
按照以下标准判断试验结果的可靠性（95%置信度 9.1重复性：同一操作者重复试验结果的差数不应超过下面的值：
蒸发残留物含量，%
重复性%
40~75
0.4
9.2再现性：不同实验室之间的再现性 试验结果的差数不应超过下面的值
再现性，
蒸发残留物含量，%
40~75
1
2 61060
