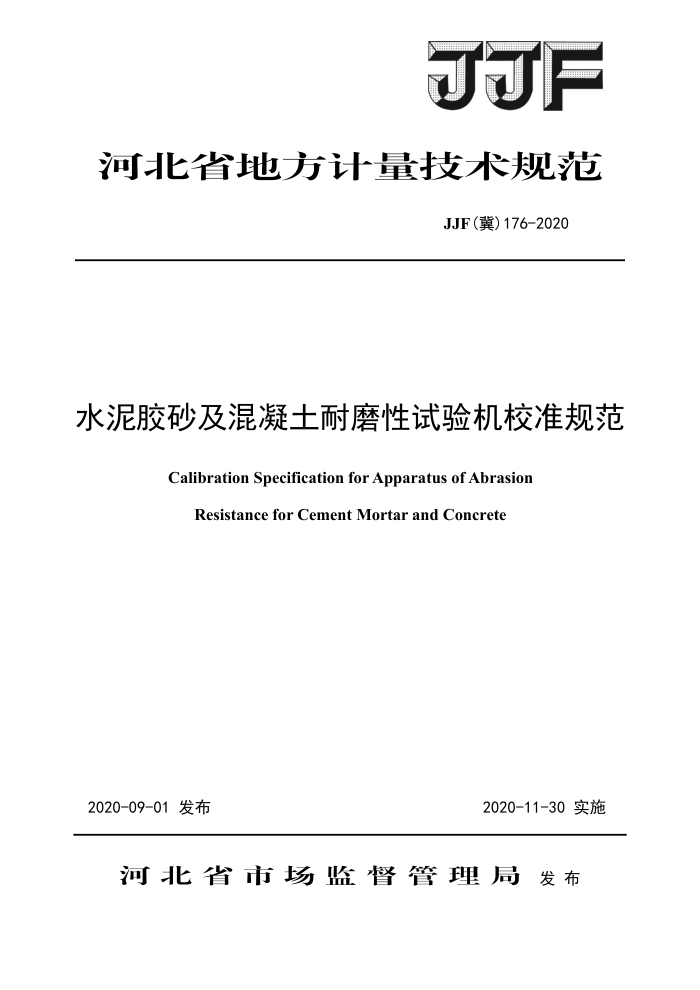

JJF
河北省地方计量技术规范
JJF(冀)176-2020
水泥胶砂及混凝土耐磨性试验机校准规范
Calibration Specification for Apparatus of Abrasion
Resistance for Cement Mortar and Concrete
2020-09-01发布
2020-11-30实施
河北省市场监督管理局发布 JJF(冀)176—2020
水泥胶砂及混凝土耐磨性
试验机校准规范 Calibration Specification for
JJF(冀)176—2020
Apparatus of Abrasion Resistance for
Cement Mortar and Concrete
归口单位：河北省市场监督管理局
主要起草单位：河北省计量监督检测研究院廊坊分院
本规范委托起草单位负责解释。 JJF(冀)176—2020
本规范主要起草人：
刘渤 （河北省计量监督检测研究院廊坊分院）
钱思皓（河北省计量监督检测研究院廊坊分院）
王丽明（河北省计量监督检测研究院廊坊分院）
李军（河北省计量监督检测研究院廊坊分院）
邱东岳（河北省计量监督检测研究院廊坊分院）
参加起草人：
苏亚静（河北省计量监督检测研究院廊坊分院）
高立峰（河北省计量监督检测研究院廊坊分院） JJF（冀）176—2020
目 录
引言范围
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (7) (9)
1
2 引用文件 3 概述
计量特性 4. 1 试验力 4. 2 转速 4.3 转数 4. 4 主轴 4. 5 花轮磨头和花轮片 5 校准条件 5. 1 环境条件 5. 2 校准用设备 6 校准项目和校准方法 6. 1 外观及功能性检查 6.2 试验力 6.3 转速 6.4 转数 6.5 主轴 6.6 花轮磨头和花轮片
4
A
校准结果表达 8复校时间间隔附录A水泥胶砂及混凝土耐磨性试验机测量结果不确定度评定举例附录B水泥胶砂及混凝土耐磨性试验机校准记录格式（供参考）附录C 校准证书（内页）格式（供参考）
- JJF（冀）176—2020
引言
本规范以JJF1071一2010 《国家计量校准规范编写规则》、JJF1001一2011 《通用计量术语及定义》和JJF1059.1一2012 《测量不确定度评定与表示》为基础性系列规范进行制定
本规范为首次发布。
II JJF（冀）176—2020
水泥胶砂及混凝士耐磨性试验机校准规范
1范围
本规范适用于水泥胶砂及混凝土耐磨性试验机（以下简称试验机）的校准。 2引用文件
本规范引用下列文件： JTGE30-2005公路工程水泥及水泥混凝土试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。 3概述
水泥胶砂及混凝土耐磨性试验机是进行水泥胶砂耐磨性试验和水泥混凝土耐磨性试验的专用仪器。由直立主轴、水平转盘、传动机构和控制系统组成，主轴下端配有磨头联结装置可装卸花轮磨头，花轮磨头由三组花轮组成按星形等分排列，每组花轮由两片花轮片装配而成，水平转盘上配有能夹紧试件的卡具。工作时，将试件夹装在水平转盘上，主轴和水平转盘不在同一轴线上，在一定的试验力下，主轴和水平转盘同时按相反方向转动，经过一定转数的磨耗，以磨损量确定试件的耐磨性。 4计量特性 4.1试验力
试验力分为200N、300N、400N三挡，示值误差不超过±1% 4.2转速
主轴转速为(612.5±17.5)r/min，水平转盘转速为(17.5±0.5)r/min。 4.3转数
水平转盘转数控制应能在(0~999)转之间人工设定，转数误差不大于1/4转。 4.4主轴 4.4.1主轴与水平转盘垂直度，测量长度80mm时偏离度不大于0.04mm。 4.4.2主轴与水平转盘的中心距离为(40±0.2)mm。 4.4.3主轴升降行程不小于80mm，磨头最低点距水平转盘工作面，对于水泥胶砂试验的试验机不大于25mm，对于混凝土试验的试验机不大于135mm。 4.5花轮磨头和花轮片 4.5.1组装后，花轮内侧与轴心的最小距离为(16±0.05)mm，花轮外侧与轴心的最
1 JJF（冀）176—2020
大距离为(25±0.05)mm。 4.5.2每组花轮由两片花轮片装配而成，其间距为(2.7±0.1)mm。 4.5.3花轮片直径为(25.01±0.01)mm，厚度为(3.01±0.01)mm。 4.5.4花轮片边缘上均匀分布12个矩形齿，齿宽为(3.3±0.05)mm，齿高为 (3±0.05)mm
注：校准工作不判断合格与否，上述计量特性要求仅供参考。 5校准条件
5.1环境条件
试验机应在温度(10~35)℃、湿度不大于80%RH的条件下校准。
5.2校准用设备
校准用设备见表1。也可用满足准确度要求的其他测量设备。
表1校准项目和校准用设备
序号 1 2
校准项目试验力
校准用设备及技术要求
标准测力仪：测量范围(50~500)N，准确度等级不低于0.3级
转速表：准确度等级不低于0.1级
转速
秒表：分辨力不低于0.1s 塞尺：极限偏差±0.005mm 游标卡尺MPE：±0.03mm
3
主轴
长爪内测游标卡尺MPE：±0.03mm
直角尺：垂直度不低于0.30mm，直线度不低于0.15mm，MPE：±0.3mm
齿厚游标卡尺MPE：±0.03mm 外径千分尺MPE：±0.004mm 游标卡尺MPE：±0.03mm
花轮磨头和花轮片
4
6校准项目和校准方法 6.1 外观及功能性检查 6.1.1试验机应有牢固的铭牌，铭牌表面应清晰，铭牌内容应包括：型号、规格、 名称、制造编号、制造日期和制造厂名。 6.1.2主轴升降应灵活，磨头安装方便可靠。 6.1.3水平转盘应有明显的转动方向标志，主轴和水平转盘按相反方向转动。 6.1.4水平转盘上的夹具夹紧试件时应保证试件不上浮或翘起。 6.2试验力
装上磨头，在水平转盘上放置标准测力仪，依次施加200N、300N和400N试验
2 JJF（冀）176—2020
力，记录标准测力仪的示值，重复测量三次取平均值。
按下式计算示值误差：
q= F-F
×100%
F
式中：q——示值误差（%);
F——施加的试验力（N); F——标准测力仪三次测量的算术平均值（N)。
6.3转速
6.3.1主轴转速用转速表校准，重复测量三次取平均值。 6.3.2水平转盘转速用秒表与人工计数联合校准。校准时，在水平转盘上作标记，启动试验机同时按动秒表，记录2min水平转盘转动的实际转数，重复测量三次取平均值，计算水平转盘的转速。 6.4转数
在水平转盘上作标记，分别设定控制器转数为30转、40转和60转，启动试验机，记录水平转盘的转数，计算转数误差。 6.5主轴 6.5.1主轴与水平转盘垂直度用塞尺和直角尺校准，校准时卸下磨头，放下负荷碗主轴，将直角尺一直角边置于水平转盘上，另一直角边紧贴主轴，用塞尺测量距水平转盘80mm处主轴与直角边间隙。测量结果应满足本规范4.4.1要求。 6.5.2主轴与水平转盘中心距用游标卡尺和直角尺校准，校准时卸下磨头，放下负荷蛇主轴，用直角尺（或辅以游标卡尺）测量主轴内测与转盘的水平距离，再用游标卡尺测量主轴直径，水平距离与主轴半径之和为主轴与转盘中心距。重复测量三次取平均值。测量结果应满足本规范4.4.2要求。 6.5.3主轴升降行程和磨头最低点距水平转盘工作面距离用长爪内测游标卡尺校准，装上磨头，提升负荷蛇主轴，用长爪内测游标卡尺测量磨头最低点与水平转盘距离；再放下负荷蛇主轴，用长爪内测游标卡尺测量磨头最低点与水平转盘距离（此为磨头最低点距水平转盘工作面距离）。两者差为主轴升降行程，重复测量三次取平均值。测量结果应满足本规范4.4.3要求。 6.6花轮磨头和花轮片
