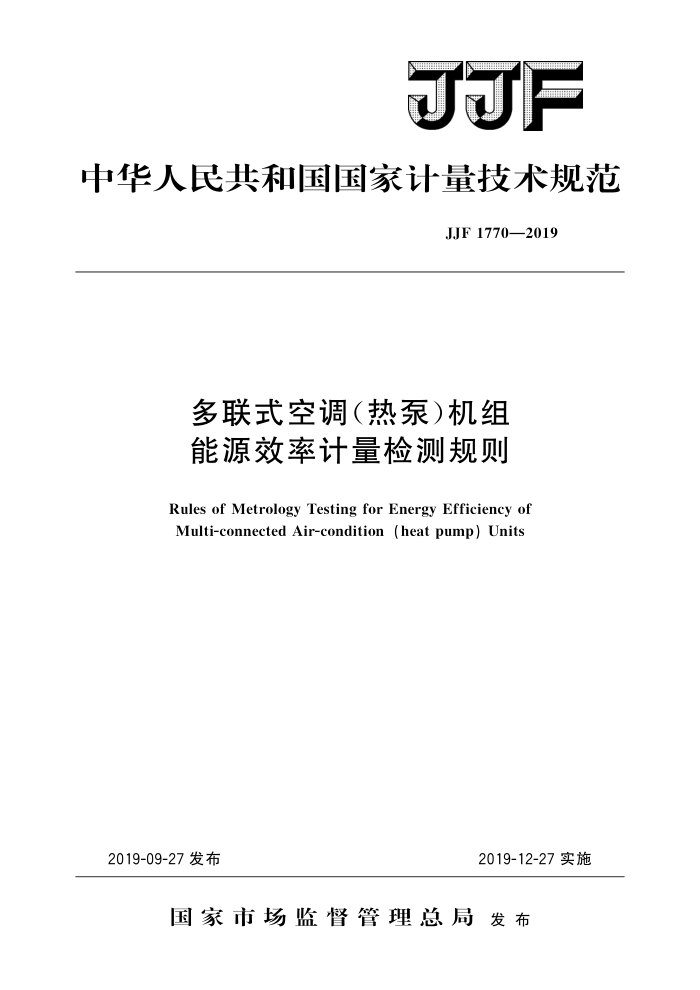

中华人民共和国国家计量技术规范
JJF1770—2019
多联式空调（热泵）机组能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Multi-connected Air-condition (heat pump)Units
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1770—2019
多联式空调（热泵）机组能源效率计量检测规则
JJF 1770—2019
Rules of Metrology Testing for Energy Efficiency of Multi-connected Air-condition (heat pump) Unit
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：合肥通用机电产品检测院有限公司参加起草单位：中国计量科学研究院
广东美的暖通设备有限公司
大金（中国）投资有限公司上海分公司青岛海信日立空调系统有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1770—2019
本规范主要起草人：
李道平（合肥通用机电产品检测院有限公司）于晓琳（合肥通用机电产品检测院有限公司）陈璞（合肥通用机电产品检测院有限公司）
参加起草人：
徐定华（中国计量科学研究院）肖劲松（广东美的暖通设备有限公司）张建强「大金（中国）投资有限公司上海分公司张文强（青岛海信日立空调系统有限公司） JJF1770—2019
目 录
引言
I
范围 2 引用文件 3术语和计量单位 3.1 制冷量 3.2 制冷消耗功率 3.3 制冷能效比 3. 4 制冷综合性能系数［IPLV（C) 3.5 能效限定值 3.6 能效等级 3.7 空气烩差法
1
.
-
概述 5 计量要求 5.1 能源效率标识标注 5.2 能效指标（能源消耗量） 5.3 能效等级 6检测条件 6.1环境条件 6.2 测量设备 6.3 测量不确定度 7检测项目和方法 7. 1 抽样原则和方法 7. 2 样本检测 7.3 原始记录 7.4 数据处理 8检测结果 8.11 能效指标（能源消耗量）计量检测结果合格判据 8.2 检测结果判定准则 8.3 检测报告附录A 多联机制冷量空气炝差法测量方法附录 B 多联机制冷综合性能系数［IPLV（C)的试验和计算附录 C 室内空气恰差法多联机能源效率测量不确定度评定示例：附录 D 多联式空调（热泵）机组能源效率计量检测抽样单（格式）附录E 多联式空调（热泵）机组能源效率计量检测原始记录（格式）附录F 多联式空调（热泵）机组能源效率计量检测报告（格式）
1
-
8 (9 (14 ) (17) （27) (28) (31)
1 JJF1770—2019
引言
为了规范实行能源效率标识管理的多联式空调 周（热泵）机组（以下简称“多联机”）的能源效率计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范为首次发布。
II JJF1770—2019
多联式空调（热泵）机组能源效率计量检测规则
1范围
本规范规定了气候类型为T1的多联机的能源效率的计量要求、计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于多联机能源效率计量监督检测，委托检测可参考本规范进行。生产和销售多联机的单位亦可参照本规范进行检测。
本规范规定的多联机能源效率计量检测方法为空气熔差法。 本规范不适用于双制冷循环系统和多制冷循环系统的机组。 接受检测的多联机应是生产者自检合格的产品，或者销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T17758一2010单元式空气调节机 GB/T18837一2002多联式空调（热泵）机组 GB21454一2008多联式空调（热泵）机组能效限定值及能源效率等级 GB27941一2011多联式空调（热泵）机组应用设计与安装要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1制冷量refrigeratingcapacity
在规定的制冷能力试验条件下，多联机从封闭空间、房间或区域排去的热量，计量单位为W。 3.2制冷消耗功率refrigeratingconsumedpower
在规定的制冷能力试验条件下，多联机运行时所消耗的总功率，计量单位为W。
3.3制冷能效比energyefficiencyratio
在规定的制冷能力试验条件下，多联机制冷量与制冷消耗功率之比，计量单位为 W/W. 3.4制冷综合性能系数［[IPLV（C)］refrigeratingintegrated partloadvalue
一个按附录B中所述方法试验和计算的，描述多联机部分负荷制冷效率的值，计量单位为W/W。
1 JJF1770—2019
3.5能效限定值minimumallowablevalueofIPLV（C）
在规定制冷能力试验条件下时，多联机制冷综合性能系数［IPLV（C)的最小允许值，计量单位为W/W。 3.6能效等级energyefficiencygrade
能效等级是表示多联机制冷综合性能系数［IPLV（C)高低的一种分级方法，分成1、2、3三个等级，1级表示能源效率最高。 3.7空气熔差法airenthalpydifferencemethod
一种测定空调机制冷（热）能力的方法。它对空调机的进风参数、出风参数以及循环风量进行测量，用测出的风量与进风、出风恰差的乘积确定空调机的制冷（热）量。
4概述
多联机是实行能源效率标识管理的产品，是由一台或数台风冷式室外机可连接数台
不同或相同型式、容量的直接蒸发式室内机构成单一制冷循环系统，它可以向一个或数个区域直接提供处理后的空气。
5计量要求
5.1能源效率标识标注
多联机的显著位置应正确使用能源效率标识。 多联机的能源效率标识标注的信息应包括生产者名称或者简称、规格型号、能效等
级、制冷综合性能系数（W/W）、额定制冷量（W）、制冷消耗功率（W）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。能源效率标识的样式应符合多联机能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1制冷量
制冷量应符合GB/T18837一2002的要求，其实测值应不小于标注值的92%。
5.2.2制冷消耗功率
制冷消耗功率应符合GB/T18837一2002的要求，其实测值应不大于标注值
的110%。 5.2.3制冷综合性能系数［IPLV（C)]
多联机能源效率标识的制冷综合性能系数［IPLV（C)］应符合GB21454一2008 对制冷综合性能系数［IPLV（C)限定值的要求，且应在其标注的能效等级对应的制冷综合性能系数［[IPLV（C)取值范围内。制冷综合性能系数［IPLV（C)实测值应不小于表1制冷综合性能系数［IPLV（C)的限定值，且实测值不小于标注值。
2 JJF1770—2019
表1 多联机综合性能系数[IPLV（C)］能效限定值
额定制冷量（CC)/W
制冷综合性能系数[IPLV（C)］／（W/W）
3.20 3.15 3.10
CC≤28 000
28000 CC>84 000
5.3能效等级
能源效率标识标注的能效等级应符合GB21454一2008对能效等级的要求，多联机能效等级对应的制冷综合性能系数［IPLV（C)]指标见表2。
表2多联机能效等级对应的制冷综合性能系数指标
W/W
能效等级
额定制冷量（CC)/W
3 3. 20 3. 15 3.10
2 3. 40 3. 35 3.30
1 3.60 3.55 3.50
CC≤28 000
28000 CC>84 000
根据制冷综合性能系数[IPLV（C)]实测值确定的能效等级应不低于标注的能效等级。 6 检测条件
6.1 环境条件
环境温度：（5～35）℃；相对湿度：10%～75%；大气压力：（86～106）kPa。
6.2 测量设备
空气恰差法测量装置应符合附录A的规定，并满足样本测量需求。本规范没有规定的，按GB/T18837一2002、GB/T17758一2010规定的方法执行。空气差法测量装置所使用的仪器仪表应具有有效的检定、校准证书，准确度等级/最大允许误差应符合本规范的要求
a）仪器仪表的技术要求应符合表3的要求。
表3仪器仪表的技术要求推荐的测量范围
类别温度测量仪表空气压力测量仪表电量/功率测量仪表
准确度等级/最大允许误差
±0.1℃ ±2.45 Pa 0.5级
(0~60)℃ (-500~1000）Pa
600V/20A (86～106)kPa (0~24)h
气压测量仪表（大气压力）
大气压力读数的士0.1% 经过时间的士0.2%
时间测量仪表
